С помощью ввода данных можно автоматически определить для расчета огнестойкости температуру определяющего компонента во время расчета. В этом случае можно подробно проследить температурную кривую в зависимости от времени, изобразив диаграмму температура-время.

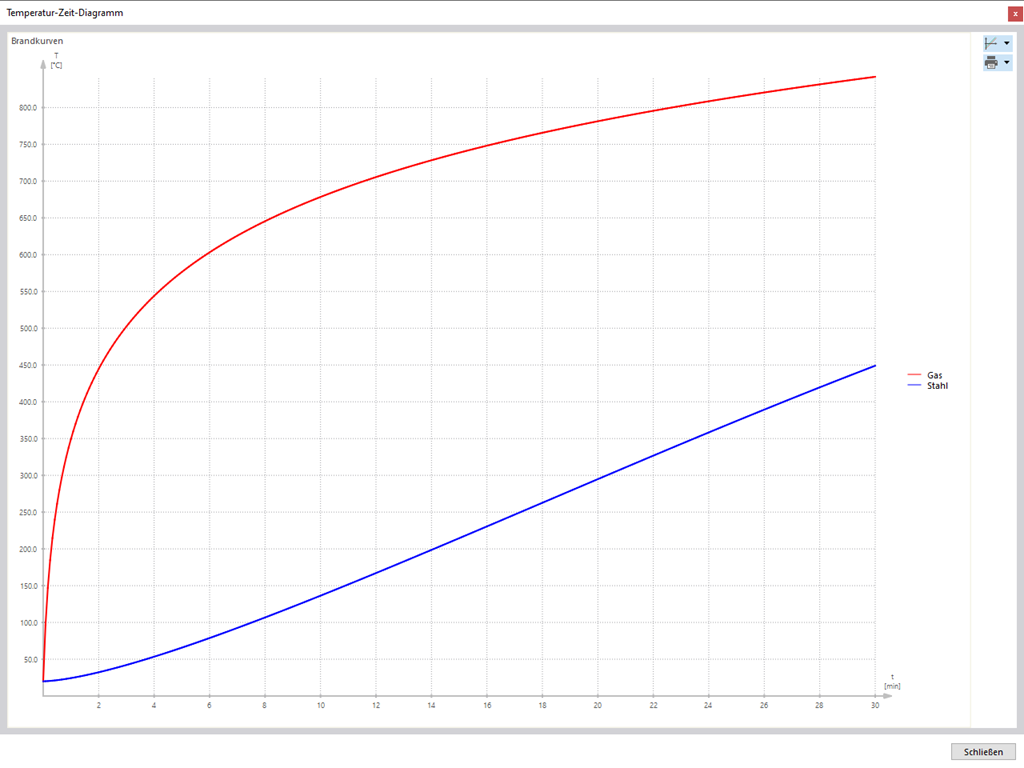

Расчёт стальных конструкций | Результаты диаграммы температура-время для температуры газа и стали
- Вычисление прогибов и сравнение с нормативными или измененными вручную предельными значениями
- Учет строительного подъема при расчете прогиба
- возможны различные предельные значения, в зависимости от типа расчётной ситуации
- Ручная настройка исходных длин и сегментация по направлению
- Расчет прогибов, связанных с исходной конструкцией или деформированной конструкцией
- Дальнейшие подробные расчётные проверки в зависимости от выбранного норматива (например, ограничение "дыхания" стенки по EN 1993-2)
- Интегрированное в RFEM/RSTAB графическое изображение результатов; например, расчетное соотношение предельного значения, деформацию или провисание
- Полная интеграция результатов в протокол результатов RFEM/RSTAB
В RFEM/RSTAB у вас есть возможность создавать, а затем рассчитывать сочетания нагрузок и расчетные сочетания, необходимые для предельного состояния по пригодности к эксплуатации. Вы можете выбрать эти расчётные ситуации для анализа прогиба в аддоне Расчёт стальных конструкций. Расчетные значения деформации определяются соответственно в каждом месте расположения стержня, в зависимости от заданного строительного подъема и системы отсчета. Наконец, можно сравнить полученные значения деформации с предельными значениями.
Знаете ли вы, что...? В конфигурации пригодности к эксплуатации можно указать предельное значение деформации индивидуально для каждого конструктивного элемента. В качестве допустимого предельного значения задайте максимальную деформацию, зависящую от исходной длины. Задав расчётные опоры, можно сегментировать компоненты, чтобы автоматически определить соответствующую исходную длину для каждого расчётного направления.
На основе положения приданных расчётных опор автоматически проводится различие между балками и консолями, поэтому можно соответствующим образом определить предельное значение.
Вы можете найти расчётные проверки предельного состояния по пригодности к эксплуатации в таблицах результатов аддона Расчёт стальных конструкций. Вы можете изобразить результаты расчета со всеми подробностями в каждом месте рассчитанных стержней. Кроме того, доступны также графики с диаграммами результатов расчетных соотношений. Это даёт вам хороший обзор.
Кроме того, можно интегрировать все таблицы результатов и графику в общий протокол результатов RFEM/RSTAB как часть результатов расчёта стальных конструкций. Таким образом, вы можете изображать и документировать деформации всей конструкции в рамках функций RFEM/RSTAB независимо от аддона.
- Задание температуры критического компонента вручную или автоматическое определение температуры компонента в течение требуемой продолжительности
- Широкий выбор кривых пожара: Стандартная кривая зависимости температуры от времени, кривая наружного сгорания, углеводородная кривая
- Ручная настройка основных коэффициентов для определения температуры стали
- Учет горячего цинкования конструктивных элементов для определения температуры стали
- Результаты диаграммы зависимости температуры от времени для температуры газа и стали
- Огнезащитное покрытие в виде контура или коробчатой облицовки из материалов, не зависящих от температуры, может быть учтено при определении температуры
- Расчёт стержней из углеродистой или нержавеющей стали
- Расчет сечения и расчет на устойчивость (метод эквивалентного стержня) по норме EN 1993-1-2, раздел 4.2.3
- Расчетные проверки сечений класса 4 по EN 1993-1-2, приложение E.
