Die zum Nachweiszeitpunkt maßgebende Bauteiltemperatur wird bei der Brandschutzbemessung anhand der Eingaben automatisch ermittelt. Dabei können Sie den Temperaturverlauf in Abhängigkeit von der Zeit gezielt über die Darstellung des Temperatur-Zeit-Diagramms nachvollziehen.

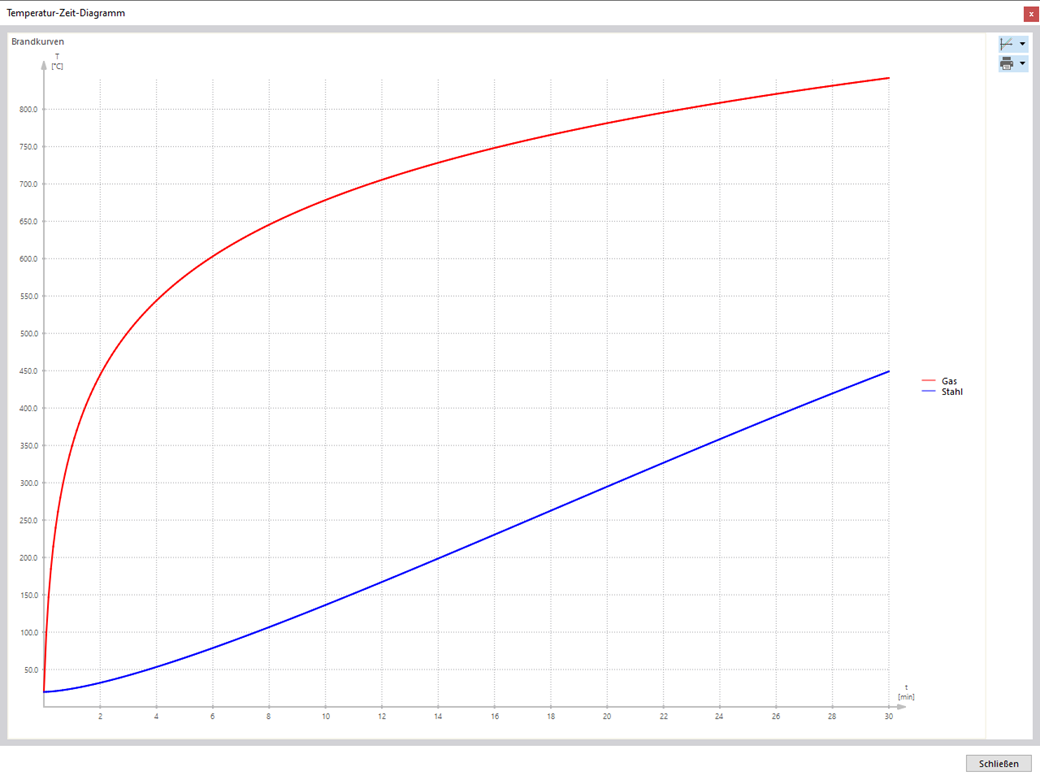

Stahlbemessung | Ausgabe des Temperatur-Zeit-Diagramms für Gas- und Stahltemperatur
- Berechnung von Durchbiegungen und Vergleich mit normativen oder manuell angepassten Grenzwerten
- Berücksichtigung von Überhöhungen bei der Berechnung der Durchbiegungen
- Unterschiedliche Grenzwerte je nach Typ der Bemessungssituation möglich
- Manuelle Anpassung von Bezugslängen und Segmentierung je nach Richtung
- Berechnung von Durchbiegungen bezogen auf das Ausgangssystem oder auf das verformte System
- Weitere Detailnachweise je nach gewählter Bemessungsnorm (z. B. Begrenzung des Stegblechatmens nach EN 1993-2)
- In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Ausnutzung des Grenzwertes bzw. Verformung oder Durchhang
- Vollständige Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
In RFEM/RSTAB haben Sie die Möglichkeit, die Last- bzw. Ergebniskombinationen, welche für den Grenzzustand der Gebrauchstauglichkeit notwendig sind, zu erzeugen sowie anschließend zu berechnen. Diese Bemessungssituationen wählen Sie im Add-On Stahlbemessung für den Durchbiegungsnachweis aus. Dementsprechend werden die berechneten Verformungswerte je nach eingegebener Überhöhung und Bezugssystem an jeder Stelle des Stabes ermittelt. Letztendlich können Sie diese Verformungswerte den Grenzwerten gegenüberstellen.
Wussten Sie schon? Den einzuhaltenden Grenzwert für die Verformung können Sie für jedes Bauteil individuell in den Gebrauchstauglichkeitskonfigurationen einstellen. Als zulässiger Grenzwert definieren Sie die max. Verformung in Abhängigkeit von der Bezugslänge. Über die Festlegung von Bemessungsauflagern ist Ihnen eine Segmentierung der Bauteile möglich, sodass für jede Nachweisrichtung die zugehörige Bezugslänge automatisch ermittelt werden kann.
Anhand der Lage der zugeordneten Bemessungsauflager wird zudem automatisch die Unterscheidung zwischen Trägern und Kragträgern vorgenommen, sodass der Grenzwert passend dazu ermittelt wird.
Sie finden die Gebrauchstauglichkeitsnachweise in den Ergebnistabellen des Add-Ons Stahlbemessung. Die Nachweisergebnisse können Sie sich an jeder Stelle der bemessenen Stäbe mit allen Details ausgeben lassen. Zudem stehen Ihnen Grafiken mit den Ergebnisverläufen der Ausnutzungen zur Verfügung. So haben Sie einen guten Überblick.
Des Weiteren können Sie sämtliche Ergebnistabellen und -grafiken als Teil der Ergebnisse der Stahlbemessung in das globale Ausdrucksprotokoll von RFEM/RSTAB einbinden. Die Verformungsfiguren der Gesamtstruktur können Sie dadurch als Teil der RFEM-/RSTAB-Funktionalität, unabhängig vom Add-On, darstellen und dokumentieren.
- Manuelle Vorgabe der kritischen Bauteiltemperatur oder programmseitige Ermittlung der Bauteiltemperatur für gewünschte die Zeitdauer
- Auswahl verschiedener Brandkurven: Einheits-Temperaturzeitkurve, Außenbrandkurve, Hydrokarbonkurve
- Manuelle Anpassung der wesentlichen Beiwerte für die Ermittlung der Stahltemperatur möglich
- Berücksichtigung der Feuerverzinkung von Bauteilen bei der Stahltemperaturermittlung
- Ausgabe des Temperatur-Zeit-Diagramms für Gas- und Stahltemperatur
- Brandschutzverkleidung als Kontur oder Kastenverkleidung mit temperaturunabhängigen Materialien kann bei der Temperaturermittlung berücksichtigt werden
- Bemessung von Stäben aus Kohlenstoffstahl oder nichtrostendem Stahl
- Querschnittsnachweise und Stabilitätsnachweise (Ersatzstabverfahren) nach EN 1993-1-2, Abschnitt 4.2.3
- Nachweise von Querschnitten der Klasse 4 nach EN 1993-1-2, Anhang E
