La temperatura del componente determinante en el momento del análisis se puede determinar automáticamente para el cálculo de la resistencia al fuego utilizando la entrada. En este caso, puede seguir la curva de temperatura en detalle como una función del tiempo al mostrar el diagrama temperatura-tiempo.

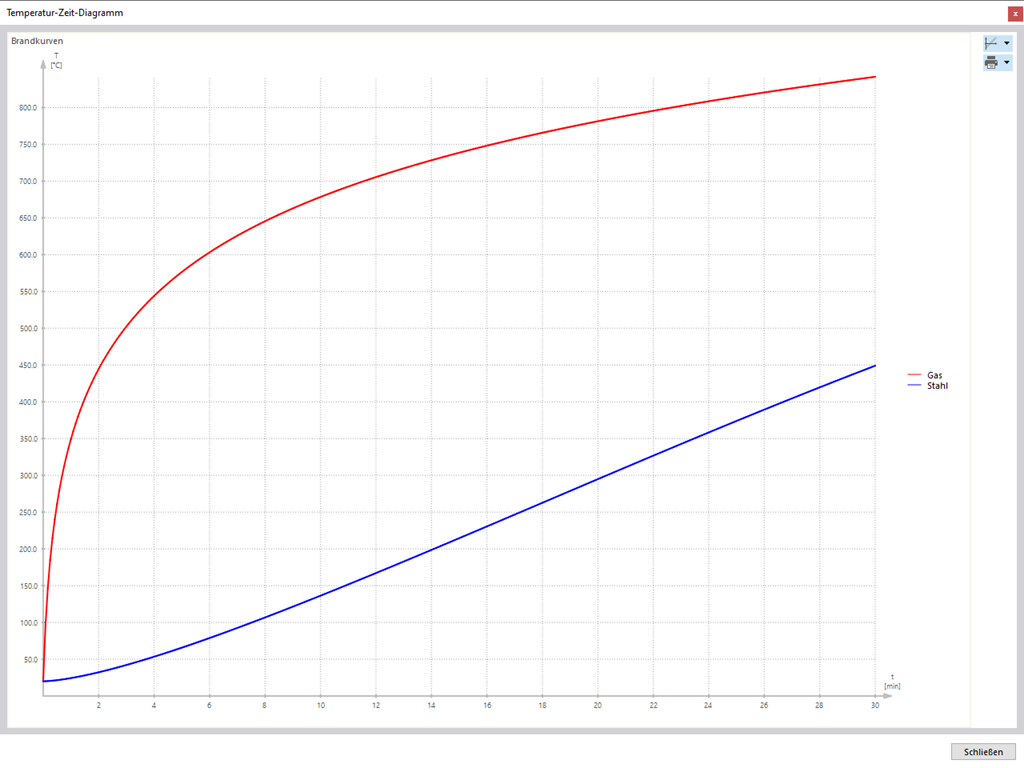

Cálculo de acero | Resultados del diagrama de temperatura-tiempo para la temperatura del gas y del acero
En el complemento Cálculo de acero puede aplicar un valor para secciones de perfiles conformados en frío según EN 1993-1-3, que realiza el análisis de estabilidad y el cálculo de la sección según los apartados 6.1.2 - 6.1.5 y 6.1.8 - 6.1.10.
Al realizar un cálculo según EN 1993‑1‑3, es posible representar gráficamente una forma de modo para el pandeo distorsional de una sección y para las secciones de RSECTION.
La forma del modo también se puede generar en RSECTION 1 para las secciones de la biblioteca.
- Cálculo de flechas y comparación con los valores límite normativos o ajustados manualmente
- Consideración de una contraflecha (imperfección de curvatura inicial) para el análisis de flechas
- Son posibles diferentes valores límite, dependiendo del tipo de situación de proyecto
- Ajuste manual de las longitudes de referencia y segmentación por dirección
- Cálculo de flechas relacionadas con la estructura inicial o con la estructura deformada
- Comprobaciones de diseño adicionales dependiendo de la norma de diseño seleccionada (por ejemplo, limitación del respiro del alma según EN 1993-2)
- Visualización gráfica de resultados integrada en RFEM/RSTAB; por ejemplo, la razón de tensiones de un valor límite, la deformación o el pandeo
- Integración completa de los resultados en el informe de RFEM/RSTAB
En RFEM/RSTAB, tiene la opción de generar y luego calcular la carga o las combinaciones de resultados necesarias para el estado límite de servicio. Puede seleccionar estas situaciones de proyecto en el complemento Cálculo de acero para la comprobación de flechas. Los valores de deformación calculados se determinan en consecuencia en cada posición de una barra, dependiendo de la curvatura inicial y el sistema de referencia especificados. Finalmente, puede comparar estos valores de deformación con los valores límite.
¿Sabía que ...? Puede especificar el valor límite de deformación individualmente para cada componente estructural en la opción Configuración de capacidad de servicio. Definir la deformación máxima en función de la longitud de referencia como valor límite admisible. Al definir los apoyos de cálculo, puede segmentar los componentes para determinar la longitud de referencia correspondiente automáticamente para cada dirección de diseño.
En función de la posición de los apoyos de cálculo asignados, la distinción entre vigas y voladizos se realiza automáticamente, por lo que el valor límite se puede determinar en consecuencia.
