В этой статье показано, как моделировать и рассчитывать вантовые конструкции в RFEM 6 и RSTAB 9.

В нашей статье показано и объяснено влияние жесткости при изгибе тросов на их внутренние силы. В нашей статье также приводятся советы о том, как уменьшить это влияние.

Норма ASCE 7-22 [1], разд. 12.9.1.6 указано, когда должны при выполнении модального анализа спектра реакций в расчете сейсмической нагрузки учитываться эффекты P-Delta. В NBC 2020 [2], Sent. 4.1.8.3.8.c содержит лишь краткое требование о том, что необходимо учесть эффекты раскачивания из-за взаимодействия гравитационных нагрузок с деформированной конструкцией. Поэтому могут возникать ситуации, когда в сейсмических расчетах необходимо учитывать эффекты второго порядка, также известные как P-Delta.

Вы точно знаете, что при соединении растянутых элементов с помощью винтовых соединений необходимо учитывать ослабление сечения из-за отверстий под винты. В программах расчета конструкций также есть решение для этого. В аддоне «Расчёт алюминия» можно ввести местное уменьшение сечения стержня. Введите уменьшение сечения как абсолютное значение или процент от общей площади.

Использовали ли вы дополнительный внутренний решатель собственных чисел для определения коэффициента критической нагрузки в рамках расчета на устойчивость? В этом случае вы можете отобразить форму управляющих колебаний проектируемого объекта.

• Расчет прогибов и сравнение с нормативными или установленными вручную предельными значениями
• Рассмотрение прекамбера для расчета прогиба
• В зависимости от типа расчетной ситуации возможны разные предельные значения.
• Ручная регулировка опорной длины и сегментация по направлению
• Расчет прогибов исходной или деформируемой конструкции
• Дальнейшие подробные проверки в зависимости от выбранного стандарта проектирования (например, проверка вибрации в соответствии с EN 1999-1-1, 7.2.3)

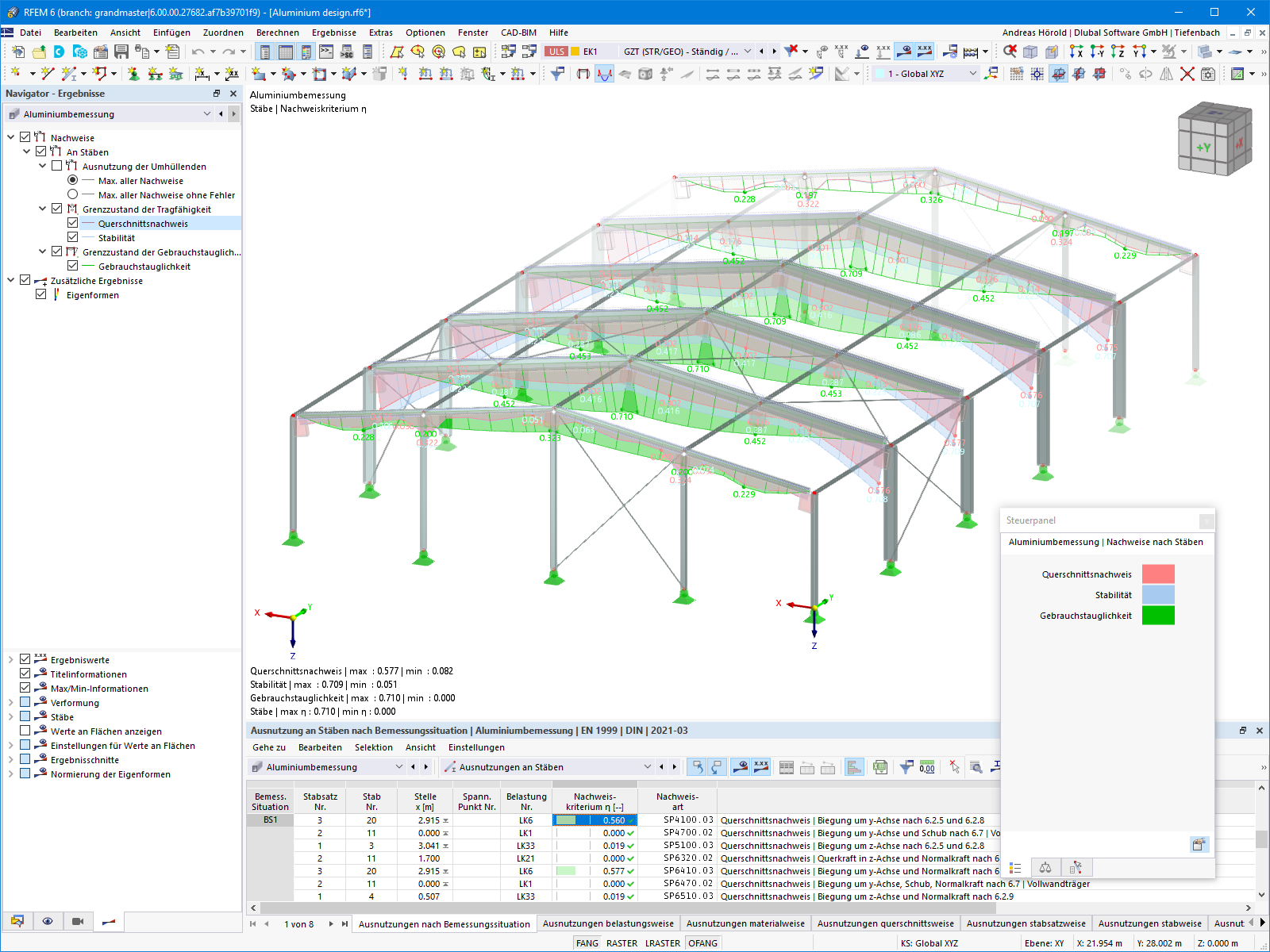

• Графическое отображение результатов, интегрированное в RFEM/RSTAB, например, расчетное отношение предельного значения, деформация или прогиб
• Полная интеграция результатов в распечатанный отчет RFEM/RSTAB
