- Анализ временных диаграмм и акселерограмм (диаграммы ускорения-время при воздействии на опор конструкции)
- Сочетание заданных пользователем диаграмм времени с нагрузками на узлы, стержни, поверхности, а также с произвольными и созданными нагрузками
- Возможно сочетание нескольких функций независимых возбуждений
- Линейный неявный анализ Ньюмарка или модальный анализ изменения во времени

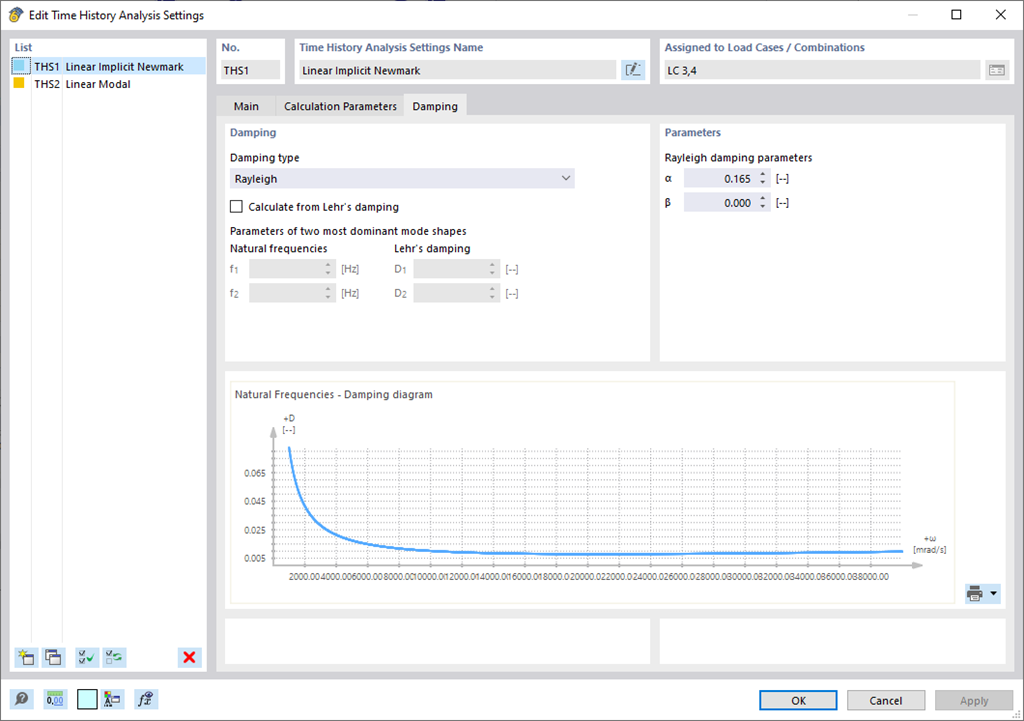

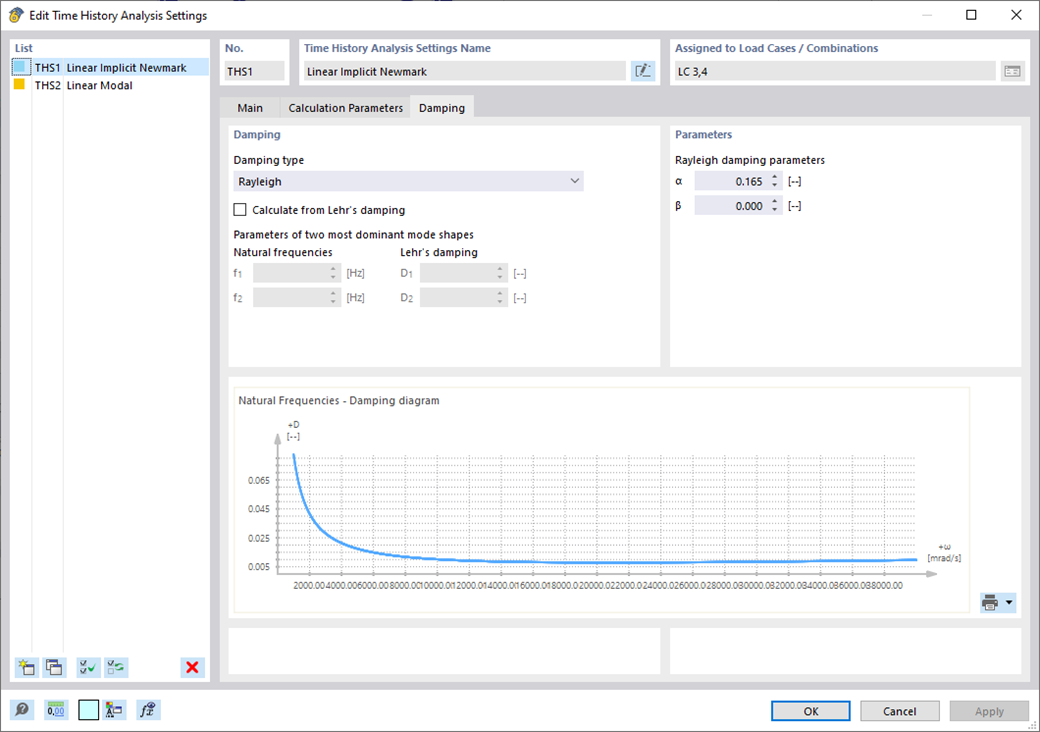

- Конструкционное затухания с помощью коэффициентов затухания Релея или значений затухания Лера
- Графическое изображение результатов в диаграммах расчёта
- Изображение результатов по отдельным шагам времени или в виде пакета за весь период времени
- Расширяемая библиотека записей землетрясений (сейсмограммы ускорений)
Анализ изменений во времени | Характеристики
У вас есть какие-нибудь вопросы?
Длина: 00:03:19 min
Функции продукта
Длина: 00:01:06 min
Длина: 00:00:55 min
Функции продукта
Длина: 00:00:32 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:01:27 min
Норма ASCE 7-22 [1], разд. 12.9.1.6 указано, когда должны при выполнении модального анализа спектра реакций в расчете сейсмической нагрузки учитываться эффекты P-Delta. В NBC 2020 [2], Sent. 4.1.8.3.8.c содержит лишь краткое требование о том, что необходимо учесть эффекты раскачивания из-за взаимодействия гравитационных нагрузок с деформированной конструкцией. Поэтому могут возникать ситуации, когда в сейсмических расчетах необходимо учитывать эффекты второго порядка, также известные как P-Delta.
В нашей статье представлены основные концепции динамики конструкций и их роль в сейсмическом расчете конструкций. Большое внимание уделяется объяснению технических аспектов в понятной форме, чтобы читатели, не имеющие глубоких технических знаний, могли получить представление о предмете.
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.
Национальные строительные нормы Канады (NBC) 2020 в разделе 4.1.8.7 содержат четкий порядок выполнения для методов сейсмического расчета. Согласно тому, более прогрессивный метод, а именно метод анализа динамических характеристик по разделу 4.1.8.12, должен применяться для всех типов конструкций, кроме тех, которые соответствуют критериям раздела 4.1.8.7. Для всех остальных конструкций затем можно применить более простой метод, т. наз. метод эквивалентной статической силы (ESFP), описанный в разделе 4.1.8.11.
![Редукция здания до консольной конструкции. Отдельные точки массы представляют собой перекрытия. Прогиб от нормальных сжимающих сил, показанных в (a), (b) преобразуется в эквивалентные моменты смещения или поперечные силы [2]]](/ru/webimage/009762/467694/01-de-png.png?mw=350&hash=d9822b6f398f12dfbe5ade0e1b85cf57c27573ab)
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
Используя стержень типа «Амортизатор», можно задать коэффициент затухания, жёсткость пружины и массу. Этот тип стержня расширяет возможности анализа изменений во времени.
По вязкоупругости тип стержня «Амортизатор» аналогичен модели Кельвина-Фойгта, которая состоит из затухающего элемента и упругой пружины (соединены параллельно).
Для диаграмм расчёта доступен тип «2D | Шарнир». Эти диаграммы шарниров показывают реакцию нелинейных шарниров на ситуации нагрузки.
Для расчётов с несколькими ситуациями нагрузки, например, при диаграммном методе расчёта или при анализе изменений во времени, можно оценить состояние шарнира на каждом шаге нагрузки.
Я хочу проанализировать временные конструкции. Какие программы вы порекомендуете?
Какие программы можно использовать для расчета электростанций и конвейерных конструкций?
Какие типы предельных состояний применимы в сейсмическом расчёте по норме AISC 341?
Как включить коэффициент (ы) перенапряжения Ωo в комбинации нагрузок ASCE 7?
Как мне включить коэффициент (ы) избыточности ρ в комбинации нагрузок ASCE 7?
Как я могу создать спектр отклика в соответствии с ASCE 7-22?
