- Análisis de diagramas de tiempo y acelerogramas (diagramas de aceleración-tiempo excitando los apoyos de una estructura)
- Combinación de diagramas de tiempo definidos por el usuario con cargas en nudos, barras y superficies, así como cargas libres y generadas
- Combinación de varias funciones de excitación independientes
- Análisis lineal implícito de Newmark o análisis modal en el dominio del tiempo

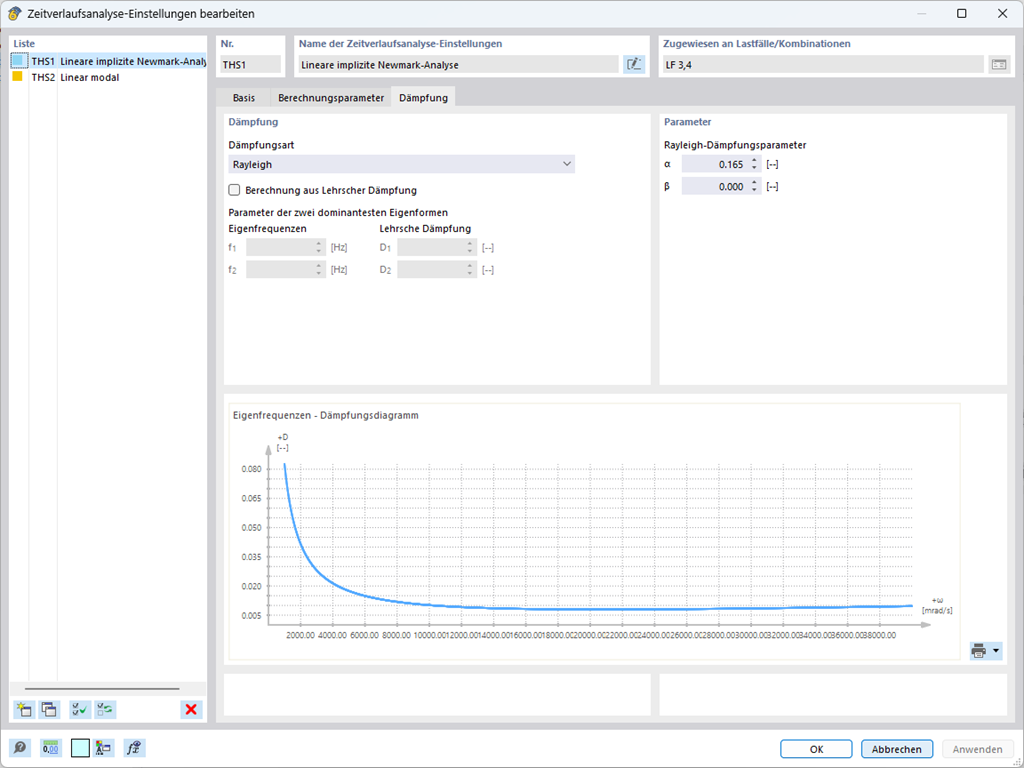

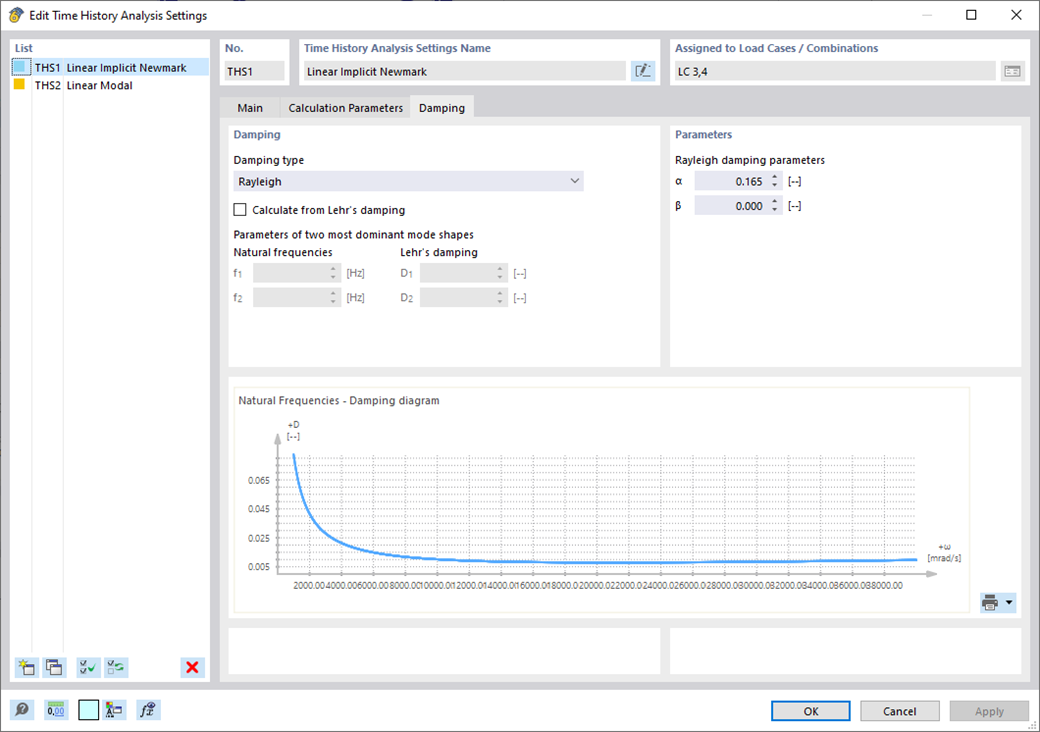

- Amortiguamiento estructural usando los coeficientes de amortiguamiento de Raleigh o el valor de amortiguamiento de Lehr
- Representación gráfica de los resultados en diagramas de cálculo
- Salida de resultados en pasos de tiempo individuales o como una envolvente durante el tiempo completo
- Amplia biblioteca de registros de terremotos (acelerogramas)
Análisis en el dominio del tiempo | Características
