Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
У вас есть какие-нибудь вопросы?
Длина: 00:00:56 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:56 min
Длина: 00:00:00 min
Длина: 00:00:00 min
База знаний
Длина: 00:04:05 min
Функции продукта
Длина: 00:00:45 min
При расчёте обычных конструкций, ввод данных зачастую не сложен, но занимает много времени. Экономьте своё драгоценное время с помощью автоматизированного ввода данных. В данном случае стоит задача рассмотреть этажи дома как отдельные стадии строительства. Ввод данных должен осуществляться с помощью программы на C #, чтобы пользователю не приходилось вводить элементы отдельных этажей вручную.
Для проверки устойчивости стержней с помощью метода эквивалентных стержней необходимо определить эффективную длину потери устойчивости или длину потери устойчивости при боковом кручении, чтобы определить критическую нагрузку для разрушения устойчивости. В этой статье представлена специфичная для программы RFEM 6 функция, с помощью которой вы можете назначить эксцентриситет узловым опорам и, таким образом, повлиять на определение критического изгибающего момента, учитываемого при расчете устойчивости.
Учет эффектов второго порядка p-δ в RFEM 6 и RSTAB 9
Типичный случай для деревянных стержневых конструкций - это соединение меньших стержней с крупным балочным элементом с помощью опирания. Кроме того, условия на концах стержня могут быть аналогичными, при которых балка опирается на опору. В любом случае балка должна быть рассчитана с учетом несущей способности поперёк волокон по норме NDS 2018 п. 3.10.2 и CSA O86:19, статьи 6.5.6 и 7.5.9. В программах для расчета конструкций обычно невозможно выполнить подобный полный расчет конструкции, поскольку площадь несущей поверхности неизвестна. Однако в новом поколении RFEM 6 и аддоне Расчет деревянных конструкций содержится функция «расчетных опор», которая теперь позволяет пользователям рассчитать несущую способность при опирании перпендикулярно волокнам по нормам NDS 2018 и CSA O86:19.

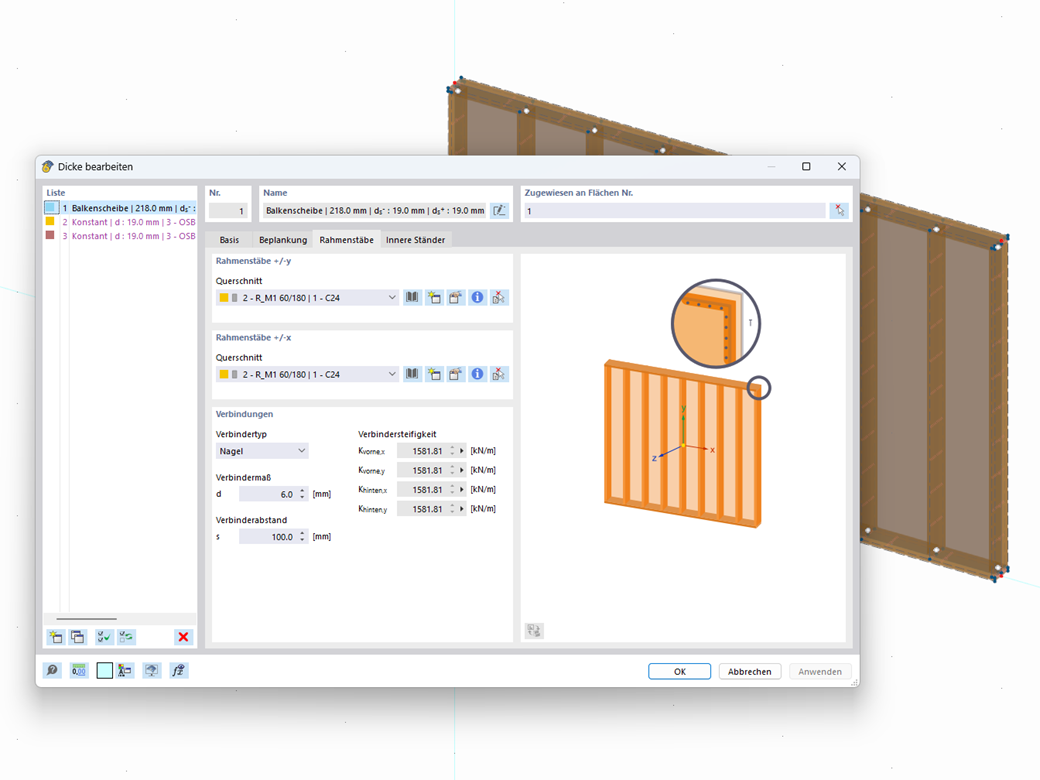

Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
Хотите рассчитать криволинейные балки (например, из клеёного бруса)? Для этого можно использовать различные распределения сечений для стержней:
- Криволинейный
- Сводчатая балка с постоянной высотой
- Сводчатая балка с переменной высотой
- Ловильная балка | Параболические
Вы можете учесть уменьшение силы сдвига для расчетных опор. Это позволяет выполнить проверку на сдвиг с определяющей силой сдвига на расстоянии высоты балки от края опоры.
