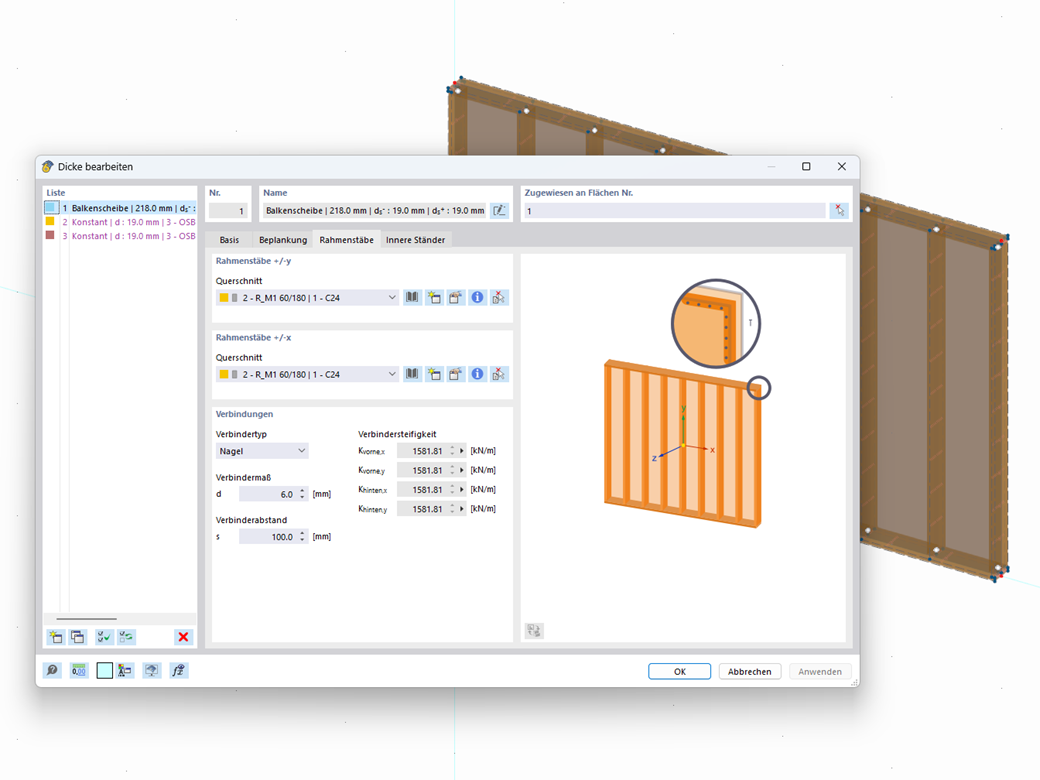

Avec le type d'épaisseur « Panneau de poutre », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l'assemblage.
Avez-vous des questions ?
23.05.2024
Webinaire
20.06.2024
Webinaire
Foire aux questions (FAQ)
Longueur: 00:01:22 min
Fonctionnalité de produit
Longueur: 00:00:56 min
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Fonctionnalité de produit
Longueur: 00:00:56 min
Longueur: 00:47:05 min
Longueur: 00:46:43 min
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Si des structures régulières doivent être calculées, l'entrée n'est souvent pas compliquée, mais elle prend du temps. L'automatisation de la saisie permet alors de gagner un temps précieux. Dans le cas présent, il s'agit de considérer les étages d'une maison comme des étapes individuelles de construction. La saisie doit être effectuée à l'aide d'un programme C# afin que l'utilisateur n'ait pas à entrer manuellement les éléments des différents étages.
Pour la vérification de stabilité des barres à l'aide de la méthode de la barre équivalente, il est nécessaire de définir les longueurs efficaces ou de déversement afin de déterminer une charge critique pour la rupture de stabilité. Cet article présente une fonction spécifique à RFEM 6 qui vous permet d'attribuer une excentricité aux appuis nodaux et d'influencer ainsi la détermination du moment fléchissant critique considéré dans l'analyse de stabilité.
Considération des effets du second ordre p-δ dans RFEM 6 et RSTAB 9
La possibilité d'assembler des barres plus petites au moyen d'un appui sur une barre de poutre plus grande est un scénario standard dans la construction de barres en bois. De plus, les conditions de fin de barre peuvent inclure une situation similaire dans laquelle la poutre est en appui sur un type d'appui. Dans les deux cas, la poutre doit être calculée en tenant compte de la capacité portante perpendiculaire au fil selon la NDS 2018, section 3.10.2 et les clauses 6.5.6 et 7.5.9 de la CSA O86:19. Dans les logiciels de calcul de structure généraux, il n'est généralement pas possible d'effectuer cette vérification complète, car la zone de portance est inconnue. Cependant, dans la nouvelle génération de RFEM 6 et du module complémentaire Vérification du bois, la fonctionnalité ajoutée « appuis de calcul » permet désormais aux utilisateurs de se conformer aux vérifications des appuis avec les normes NDS et CSA perpendiculaires au fil.
Avec le type d'épaisseur « Panneau de poutre », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l'assemblage.
Entre autres, les fabricants de bois lamellé-croisé suivants sont disponibles dans la bibliothèque de structures en couches :
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Superstructures répertoriées dans l'édition 32 de Lignatec « Bois lamellé-croisé de production suisse ».
En important une composition de la bibliothèque de structures en couches, tous les paramètres pertinents sont automatiquement adoptés. La base de données est continuellement mise à jour et enrichie.
Souhaitez-vous calculer des poutres courbes (en bois lamellé-collé, par exemple) ? Pour cela, vous pouvez utiliser différentes distributions de sections pour les barres :
- Courbe
- Poutre banane à hauteur constante
- Poutre banane à hauteur variable
- Poutre en ventre de poisson | Parabolique
Vous pouvez prendre en compte une réduction de l'effort tranchant pour les appuis de calcul. Cela vous permet d'effectuer la vérification du cisaillement avec l'effort tranchant déterminant à un espacement égal à la hauteur de la poutre par rapport au bord de l'appui.
Quels logiciels Dlubal recommandez-vous pour le calcul de structure, notamment les structures bois ?
Comment modéliser une poutre en bois avec des raidisseurs des deux côtés ? (éclisses)
Comment puis-je générer une charge surfacique sur des barres à l'aide de cellules dans RFEM 6 ou RSTAB 9 ?
Quels logiciels sont nécessaires pour calculer les structures en panneaux CLT, stratifiés et sandwich ?
Avec quels logiciels Dlubal calculer et vérifier des structures bois ?
Comment connecter des surfaces à d'autres surfaces ou barres de manière articulée/semi-rigide dans RFEM 6 ?
Qu'est-ce que des articulations linéiques et des libérations linéiques ?
Qu'est-ce que des articulations linéiques et des libérations linéiques ?
