RFEM 5 | ДЕРЕВЯННА CSA: Расчет деревянных конструкций по CSA O86

Дополнительный модуль к RFEM 5 }

Цены

Дополнительный модуль к RFEM 5
RF-TIMBER CSA

Дополнительный модуль RF-TIMBER CSA выполняет расчёт по предельным состояниям по несущей способности и пригодности к эксплуатации и расчёт на огнестойкость по канадским нормам для деревянных конструкций. Он включает в себя канадский метод расчёта по предельным состояниям (LSD).

Помимо расчёта напряжений, RF‑TIMBER CSA выполняет расчёт стержней на устойчивость по методу эквивалентных стержней или методу второго порядка. Вы также можете использовать его для расчёта по предельным состояниям по пригодности к эксплуатации и расчёта на огнестойкость.

Расчет деревянных стержней и блоков стержней по канадской норме CSA O86-19

Всего позиций: 4

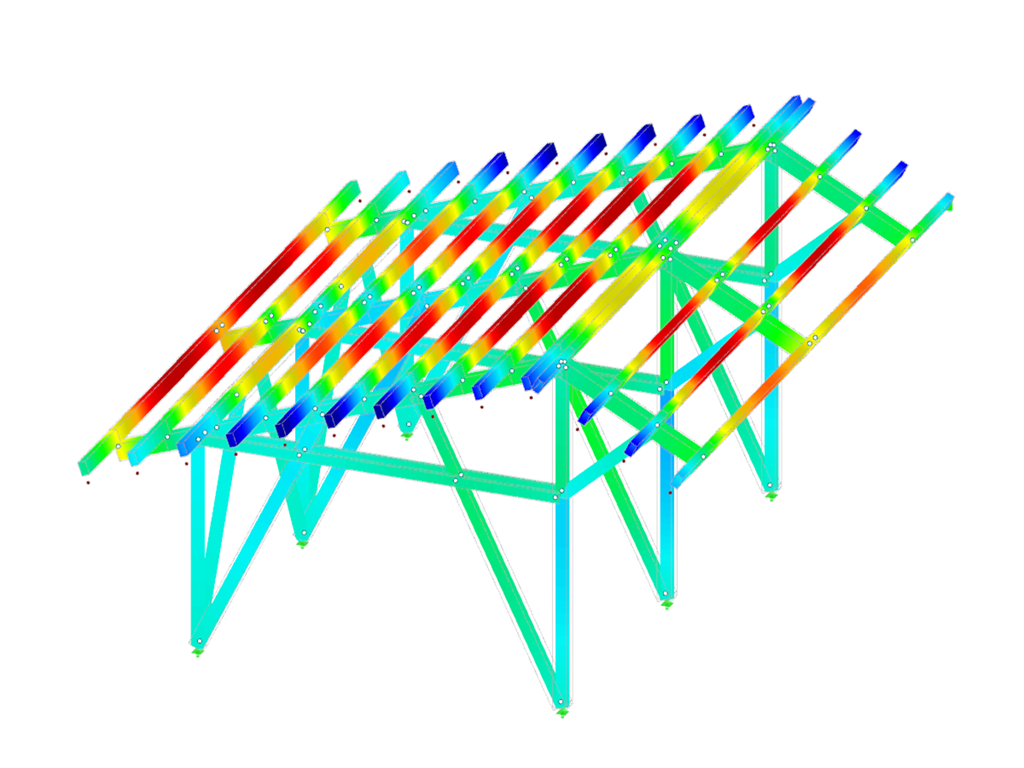

RFEM/RSTAB-Zusatzmodul RF-/HOLZ CSA | Bemessung von Stäben aus Holz nach CSA 086 (kanadische Norm)

RF-/TIMBER CSA | Характеристики

Проектирование стержней и стержневых элементов на растяжение, сжатие, изгиб, сдвиг и комбинацию усилий
Проверка устойчивости на изгибно-крутильную и осевую гибкость по методу замещающего стержня или по теории второго порядка
Проверка эксплуатационной пригодности в виде ограничения прогиба
Свободная установка времени обгорания и скорости обгорания, а также свободный выбор обгораемых сторон при проектировании на случай пожара
Проектирование суженных и изогнутых деревянных клееных балок
Канадская библиотека материалов и библиотека сечений
Пользовательский ввод прямоугольных и круговых сечений
Автоматическая оптимизация сечений
Опциональное заимствование расчетной длины из модуля RF-STABIL/RSKNICK
Подробная документация результатов с отсылками на использованные расчетные уравнения из стандарта
Многофункциональные параметры фильтрации и сортировки результатов
Учет условий влажности древесины
Визуализация загруженности на модели RSTAB/RFEM
Экспорт данных в MS Excel
Единицы измерения в метрической и имперской системах

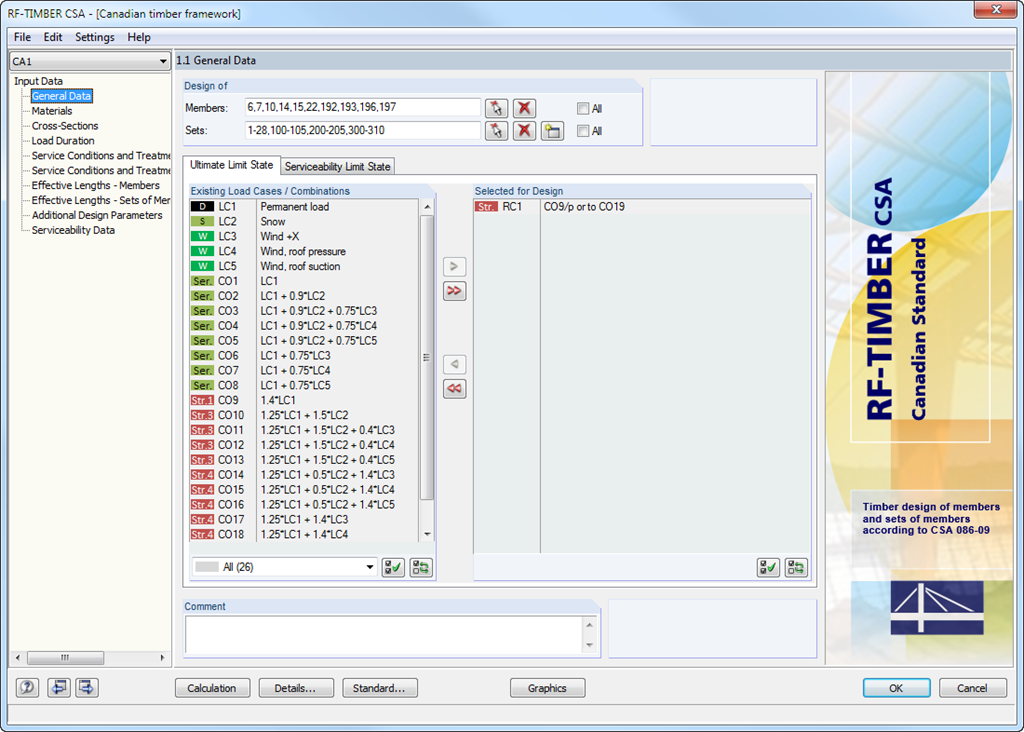

RF-/TIMBER CSA | Ввод данных

После вызова модуля необходимо определить стержни/наболоцы стержней, случаи нагрузок, комбинации нагрузок или результатов для расчёта несущей способности и пригодности к эксплуатации. Материалы из RFEM/RSTAB установлены по умолчанию, но могут быть изменены в RF-/HOLZ CSA. В библиотеке содержатся значения характеристик материалов, перечисленные в соответствующем стандарте.

При проверке сечений можно решить, учитывать ли выбранное в RFEM/RSTAB сечение или изменённое сечение в расчёте. После проверки сечений устанавливаются классы длительности действия нагрузки, условия влажности древесины и защита древесины.

Для проверки деформации указываются базовые длины для соответствующих стержней и наборов стержней. Можно учитывать направление отклонения, изгиб и тип балки.

Если должен быть выполнен расчёт на случай пожара, стороны обгорания могут быть установлены соответственно для каждого стержня или набора стержней.

RF-/TIMBER CSA | Расчёт

При проверке несущей способности сечения анализируются растяжение и сжатие вдоль волокон, изгиб, изгиб и растяжение/сжатие, а также сдвиг от поперечной силы.

Для проверки элементов, подверженных риску потери устойчивости и опрокидывания по методу замещающего стержня, учитываются запланированное центральное сжатие, изгиб с усилием и без усилия, а также изгиб и растяжение. Вычисляется прогиб для внутренних полей и консольных балок и сопоставляется с максимально допустимым прогибом.

Отдельные расчетные случаи позволяют гибкий анализ для выбранных стержней, наборов стержней и воздействий, а также для отдельных исследований устойчивости.

Параметры, имеющие отношение к расчету, такие как расчет устойчивости, продолжительность воздействия в случае пожара, стройность стержней, предельный прогиб, могут быть адаптированы по мере необходимости.

RF-/TIMBER CSA | Результаты

После расчета результаты выводятся в наглядных таблицах. Все промежуточные значения (например, определяющие внутренние усилия, корректировочные коэффициенты…) можно извлечь, что делает расчеты прозрачными. Результаты упорядочены по загружениям, сечениям, наборам стержней и стержням. Если расчет не выполнен, соответствующие сечения могут пройти процесс оптимизации.

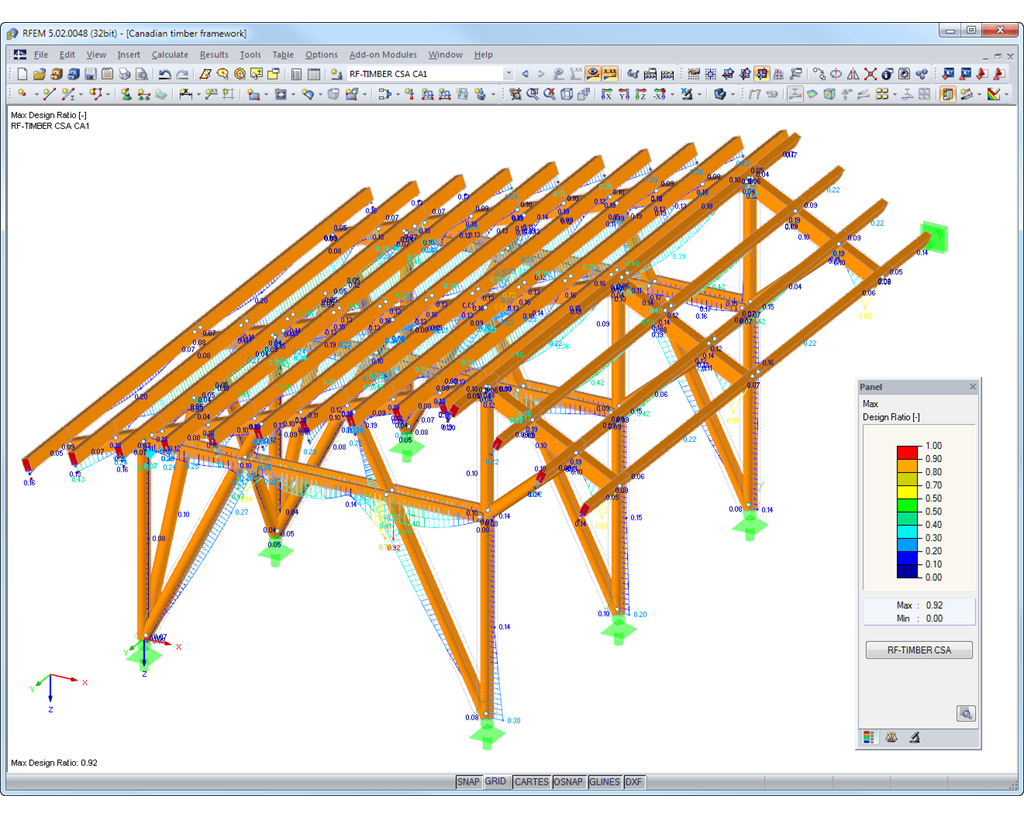

Степень использования отображается в модели RFEM/RSTAB разноцветно. Таким образом, критические или избыточно большие области можно определить с первого взгляда. Целенаправленный анализ также обеспечивается через представление распределения результатов по стержню или набору стержней.

Помимо табличных данных ввода и вывода, включая детали расчета, все графики могут быть интегрированы в протокол вывода. Это обеспечивает наглядную и понятную документацию. Содержимое протокола и требуемую степень детализации вывода для отдельных расчетов можно выбирать целенаправленно.
