Moduł dodatkowy dla RFEM 5
RF-TIMBER CSA

Moduł dodatkowy RF-TIMBER CSA przeprowadza obliczenia stanu granicznego nośności, użytkowalności i odporności ogniowej zgodnie z kanadyjską normą dla konstrukcji drewnianych. Uwzględnia on kanadyjską metodę obliczania stanów granicznych (LSD).

Oprócz analizy naprężeń, RF-TIMBER CSA przeprowadza analizę stateczności prętów zgodnie z metodą prętów równoważnych lub według analizy drugiego rzędu. Ponadto można go wykorzystać do obliczeń stanu granicznego użytkowalności i odporności ogniowej.

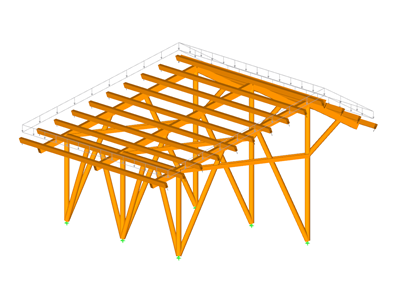

Wymiarowanie drewnianych prętów i zbiorów prętów według CSA O86-19

Ogółem: 4

RFEM/RSTAB-Zusatzmodul RF-/HOLZ CSA | Bemessung von Stäben aus Holz nach CSA 086 (kanadische Norm)

RF-/TIMBER CSA | Funkcje

Wymiarowanie prętów na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub analizy drugiego rzędu
Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub teorii drugiego rzędu
Dowolna konfiguracja czasu i prędkości zwęglania oraz dowolny wybór stron zwęglania do obliczeń odporności ogniowej
Swobodne ustalenie szybkości zwęglania, czasu oraz stron narażonych na działanie ognia przy obliczaniu odporności ogniowej
Kanadyjska baza materiałów i biblioteka przekrojów
Zdefiniowane przez użytkownika wprowadzanie przekrojów prostokątnych i okrągłych
Automatyczna optymalizacja przekrojów
Możliwość importowania długości wyboczeniowych z modułu dodatkowego RF-STABILITY/RSBUCK
Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
Różne opcje filtrowania i sortowania wyników
Uwzględnienie wpływu warunków wilgotności drewna
Wizualizacja kryterium obliczeniowego na modelu w programie RFEM/RSTAB
Eksport danych do MS Excel
Jednostki metryczne i imperialne

RF-/TIMBER CSA | Wprowadzanie danych

Po otwarciu modułu należy wybrać pręty/zbiory prętów, przypadki obciążeń, kombinacje obciążeń lub kombinacje wyników dla obliczeń stanu granicznego nośności i użytkowalności. Materiały z programu RFEM/RSTAB są wstępnie ustawione i można je dostosować w RF-/TIMBER CSA. Charakterystyki materiałowe zgodne z odpowiednimi normami zapisane są w bibliotece.

Podczas sprawdzania przekrojów można zdecydować, czy wartości obliczeniowe mają być określone normowo czy zdefiniowane przez użytkownika. Po sprawdzeniu przekroju, możliwe jest przypisanie klas trwania obciążenia, wpływu temperatury i warunków wilgotności drewna.

Do analizy odkształceń niezbędne jest ustalenie długości odniesienia odpowiednich prętów i zbiorów prętów. Można też uwzględnić wygięcie w danym kierunku, wygięcie wstępne czy typ belki.

W przypadku obliczeń odporności ogniowej można zdefiniować strony zwęglenia pręta lub zbioru prętów.

RF-/TIMBER CSA | analiza statyczna

Podczas określania wytrzymałości przekroju, program RF-/TIMBER CSA analizuje rozciąganie i ściskanie wzdłuż włókien, zginanie, zginanie i rozciąganie/ściskanie, jak również ścinanie.

Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego, wówczas program rozpatruje ściskanie osiowe, zginanie wraz z lub bez siły ściskającej, jak również zginanie i rozciąganie. Ugięcie wewnętrznych przęseł i wsporników jest porównywane z maksymalnym dopuszczalnym ugięciem.

Oddzielne przypadki obliczeniowe pozwalają na elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań, jak również na indywidualne sprawdzenie stateczności.

Parametry istotne dla obliczeń, takie jak analiza stateczności, czas trwania obciążenia w warunkach pożaru, smukłość prętów i ugięcie graniczne, można dostosowywać zgodnie z potrzebami.

RF-/TIMBER CSA | Wyniki

Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Aby obliczenia były bardziej przejrzyste, można uwzględnić wszystkie wartości pośrednie (np. decydujące siły wewnętrzne, współczynniki korekcyjne itp.). Wyniki są posortowane według przypadków obciążenia, przekrojów, zbiorów prętów i prętów. Jeżeli analiza nie powiedzie się, przekroje, których to dotyczy, można zmodyfikować w procesie optymalizacji.

Stopień wykorzystania jest przedstawiony na modelu w programie RFEM/RSTAB za pomocą kolorów. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane. Dokładną ocenę zapewniają wykresy wyników wyświetlane na pręcie lub zbiorze prętów.

Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
