Module additionnel pour RFEM 5
RF-TIMBER CSA

Le module additionnel RF-TIMBER CSA permet d'effectuer des vérifications à l'état limite ultime, à l'état limite de service et de la résistance au feu selon la norme canadienne pour les structures en bois. Cette extension inclut la méthode de vérification aux états limites (LSD) du Canada.

Outre l'analyse des contraintes, RF-TIMBER CSA effectue l'analyse de stabilité des barres selon la méthode de la barre équivalente ou l'analyse du second ordre. Vous pouvez également l'utiliser pour la vérification à l'état limite de service et de la résistance au feu.

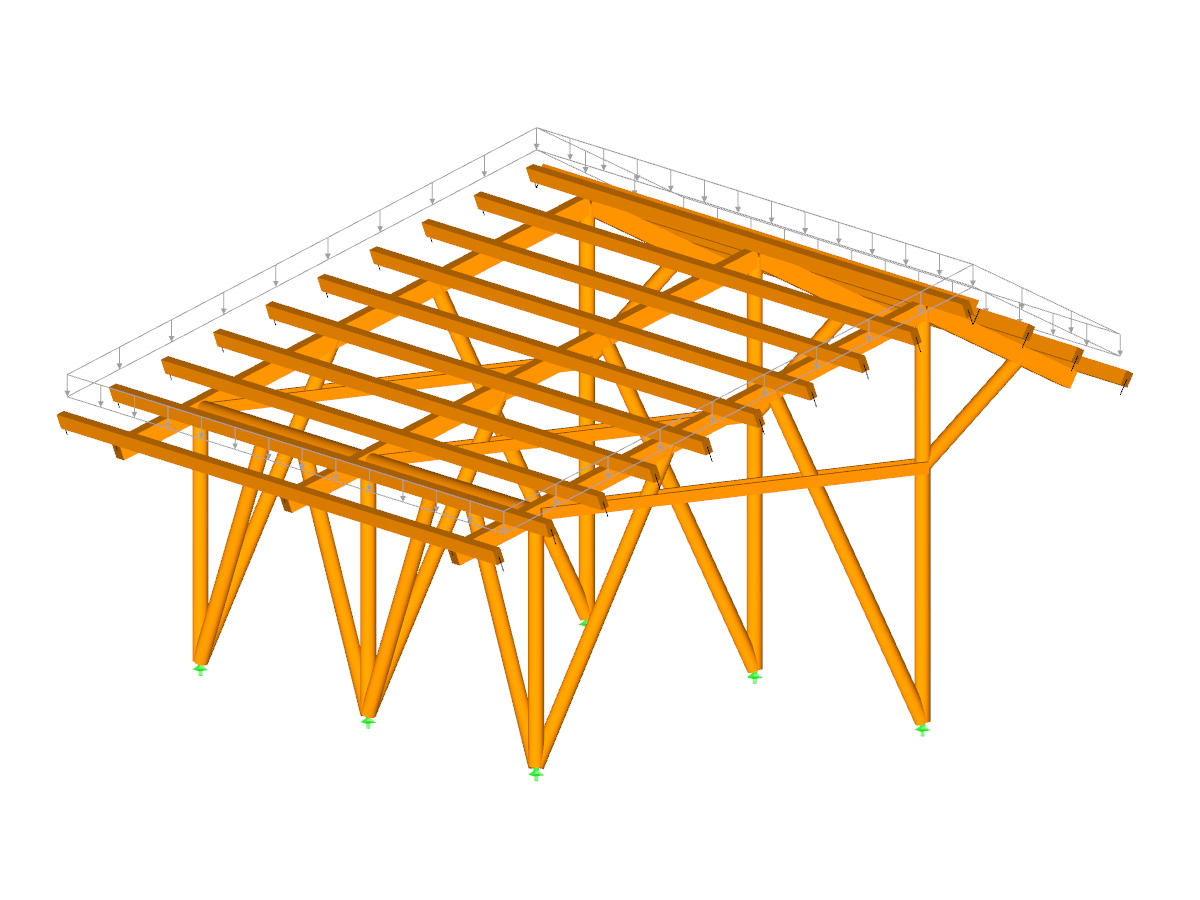

Vérification des poutres et ensembles de poutres en bois selon la norme CSA O86-19

Nombre total d'articles : 4

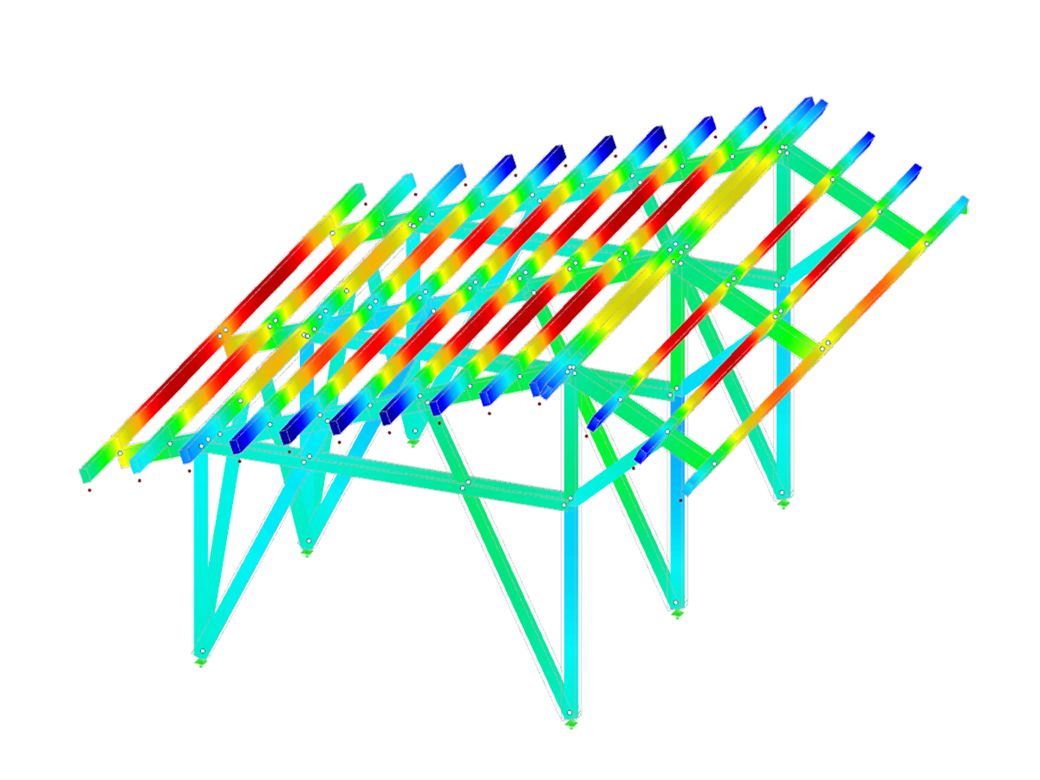

RFEM/RSTAB-Zusatzmodul RF-/HOLZ CSA | Bemessung von Stäben aus Holz nach CSA 086 (kanadische Norm)

RF-/TIMBER CSA | Fonctionnalités

Dimensionnement des barres et des tirants pour traction, compression, flexion, cisaillement et sollicitations combinées
Vérifications de la stabilité pour le flambement en flexion-torsion et le flambement selon la méthode de la barre équivalente ou selon la théorie du second ordre
Vérification de l'aptitude au service sous forme de limitation de la flèche
Réglage libre de la durée et des taux de carbonisation ainsi que le choix libre des faces de carbonisation lors du dimensionnement en cas d'incendie
Dimensionnement des poutres en bois lamellé-collé avec variations et courbures
Bibliothèque de matériaux et de sections canadienne
Entrée personnalisée pour les sections rectangulaires et circulaires
Optimisation automatique des sections
Option de transfert des longueurs de flambement à partir du module RF-STABIL/RSKNICK
Documentation complète des résultats avec des références aux équations de vérification utilisées issues de la norme
Options polyvalentes de filtrage et de tri des résultats
Prise en compte des conditions d'humidité du bois
Visualisation de l'occupation dans le modèle RSTAB/RFEM
Exportation des données vers MS Excel
Unités métriques et impériales

RF-/TIMBER CSA | Entrées

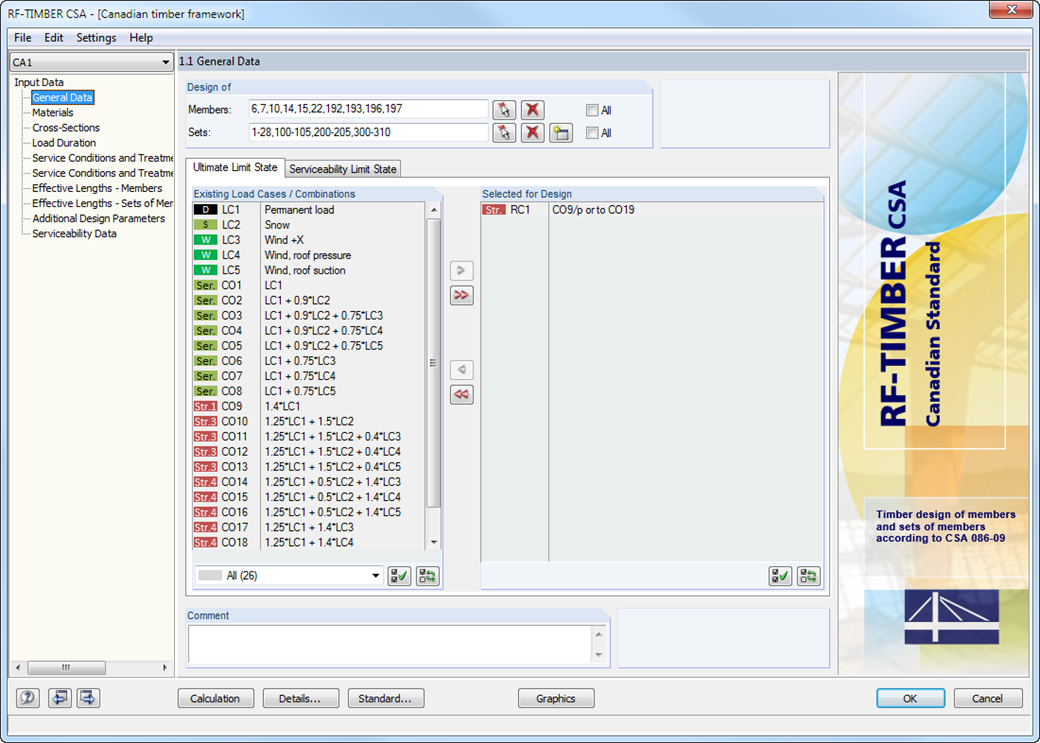

Après l'appel du module, il convient de définir les barres/groupes de barres à dimensionner, ainsi que les cas de charge, combinaisons de charges ou de résultats pour les vérifications de la capacité portante et de l'aptitude au service. Les matériaux de RFEM/RSTAB sont prédéfinis, mais peuvent être ajustés dans RF-/TIMBER CSA. Les valeurs caractéristiques des matériaux listées dans la norme respective sont répertoriées dans la bibliothèque.

Lors de la vérification des sections transversales, il est possible de décider si la section choisie dans RFEM/RSTAB ou une section modifiée doit être prise en compte dans le dimensionnement. Après la vérification des sections, les classes de durée d'application des charges, les conditions d'humidité du bois et la protection du bois sont définies.

Pour la vérification des déformations, les longueurs de référence des barres et des groupes de barres pertinents sont indiquées. La direction du gauchissement, une flèche inversée et le type de poutre peuvent être pris en compte.

Si un dimensionnement en cas d'incendie doit avoir lieu, les côtés de carbonisation peuvent ensuite être définis individuellement pour chaque barre ou groupe de barres.

RF-/TIMBER CSA | Vérification

Lors de la vérification de la capacité portante de la section transversale, la traction et la compression dans le sens des fibres, la flexion, la flexion combinée avec traction/compression ainsi que le cisaillement dû à la force transverse sont analysés.

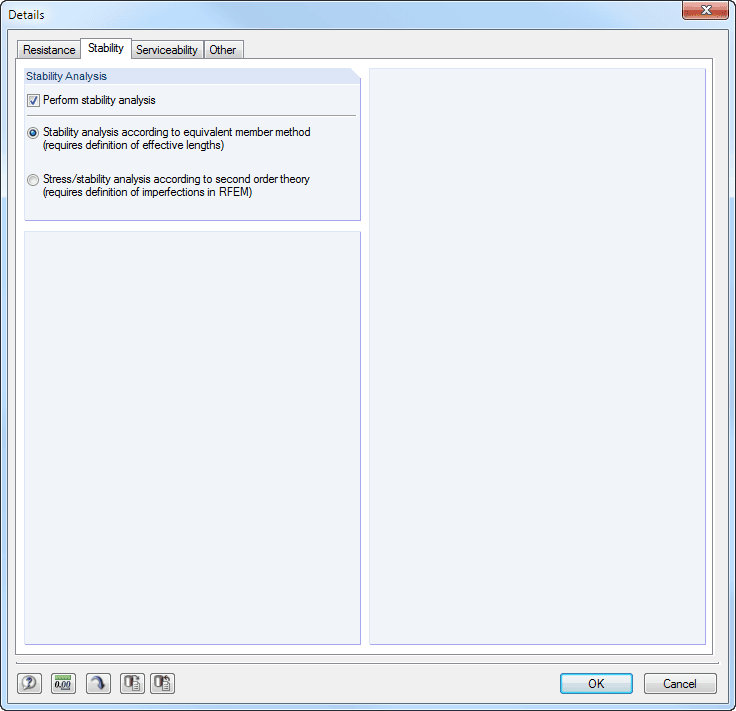

Pour la vérification des éléments exposés au risque de flambement et de déversement selon la méthode des barres équivalentes, la compression axiale centrée prévue, la flexion avec ou sans force de compression, ainsi que la flexion et la traction sont prises en compte. La flèche est déterminée pour les travées intérieures et les porte-à-faux, et comparée à la flèche maximale admissible.

Des cas de dimensionnement séparés permettent une analyse flexible pour des barres sélectionnées, des ensembles de barres et des actions ainsi que pour les différentes vérifications de la stabilité.

Les paramètres pertinents pour le dimensionnement tels que, par exemple, le dimensionnement de la stabilité, la durée d'exposition en cas d'incendie, les élancements des barres, la flèche limite peuvent être ajustés comme souhaité.

RF-/TIMBER CSA | Résultats

Après le dimensionnement, les résultats sont affichés dans des tableaux clairs. Toutes les valeurs intermédiaires (par exemple, les efforts internes déterminants, les facteurs d'ajustement…) peuvent être extraites, rendant ainsi les vérifications transparentes. Les résultats sont présentés de manière ordonnée par cas de charge, sections, ensembles de barres et barres. Si la vérification n'est pas réussie, les sections concernées peuvent passer par un processus d'optimisation.

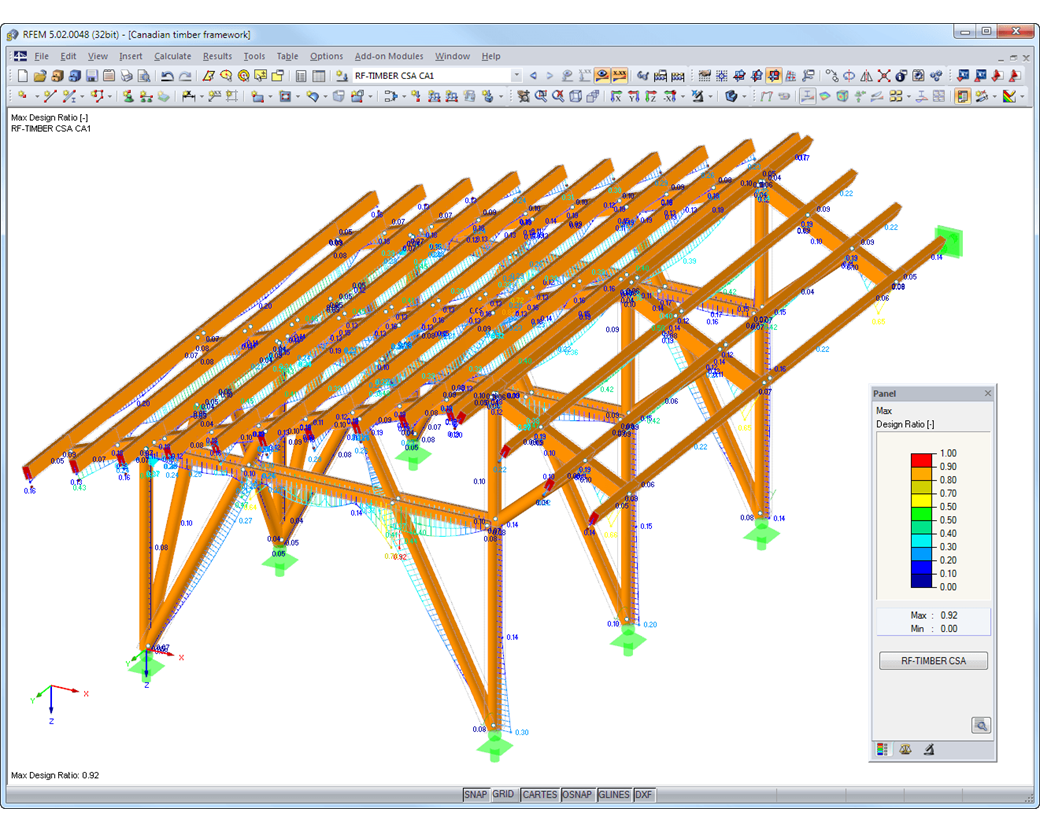

Le degré d'utilisation est représenté en couleurs variées dans le modèle RFEM/RSTAB. Cela permet de repérer d'un coup d'œil les zones critiques ou surdimensionnées. L'évaluation ciblée est également assurée par l'affichage des courbes de résultats sur la barre ou l'ensemble de barres.

Outre les données tabulaires d'entrée et de sortie, y compris les détails de dimensionnement, tous les graphiques peuvent être intégrés dans le rapport d'impression. Cela garantit une documentation compréhensible et visuelle. Le contenu du rapport et la profondeur souhaitée de l'affichage pour les vérifications individuelles peuvent être sélectionnés de manière ciblée.
