Дополнительный модуль к RFEM 5
RF-JOINTS Steel - Rigid

Общие сведения

• Категория соединения балки с колонной: соединение возможно как узел балки с полкой колонны, а также как узел колонны с полкой ригеля
• Категория соединения балки с балкой: расчет балочных узлов в качестве как устойчивых к моменту соединений с торцевыми пластинами, так и жестких соединений с накладками
• Автоматический экспорт данных по модели и нагрузкам возможен из RFEM или RSTAB
• Размеры болтов от M12 до M36 с классами прочности 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 и 10.9, если эти классы прочности доступны в выбранном национальном приложении
• Практически любой шаг болтов и расстояниями от края (выполняется проверка допустимых расстояний)
• Усиление балки с помощью вутов или элементов жесткости на верхней и нижней поверхностях
• Соединение с помощью торцевой пластины с перехлестом и без
• Соединение с напряжением чистого изгиба, нагрузкой чистой нормальной силы (растяжение) или возможным сочетанием нормальной силы и изгиба
• Расчет жесткости соединения и проверка наличия шарнирного, полужесткого или жесткого соединения

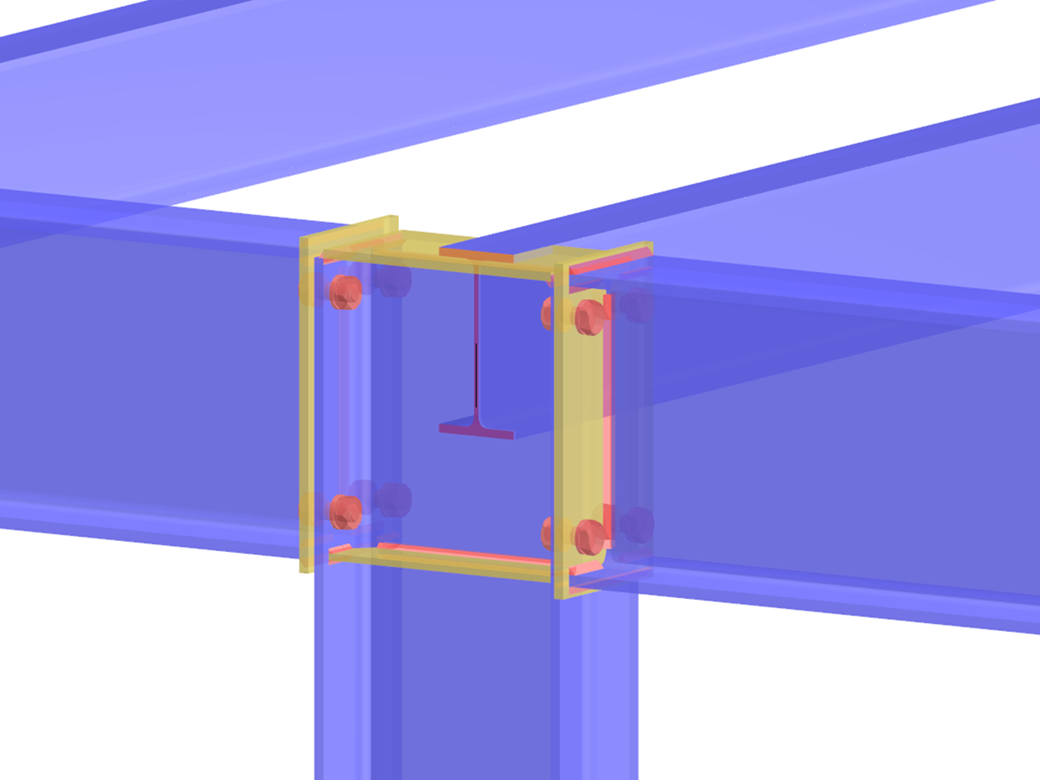

Соединение с лобовой плитой в установке балка-колонна

• Узлы балок или колонн могут быть усилены вутами с одной стороны или ребрами жесткости с одной или с обеих сторон
• Широкий диапазон возможных элементов жесткости соединения (например, полных или неполных ребер жесткости стенки)
• Возможны до десяти горизонтальных и четырех вертикальных болтов
• Соединенный объект возможен в виде постоянного или конического двутавра
• Критерий расч.:
  • Предельное состояние соединенной балки (например, сопротивление сдвигу или растяжению плиты стенки)
  • Предельное состояние лобовой плиты у балки (например, тавр при растягивающем напряжении)
  • Предельное состояние сварных швов на лобовой плите
  • Предельное состояние колонны в области соединения (например, полка колонны при изгибе - тавр)
  • Все расчеты выполняются в соответствии с EN 1993-1-8 и EN 1993-1-1

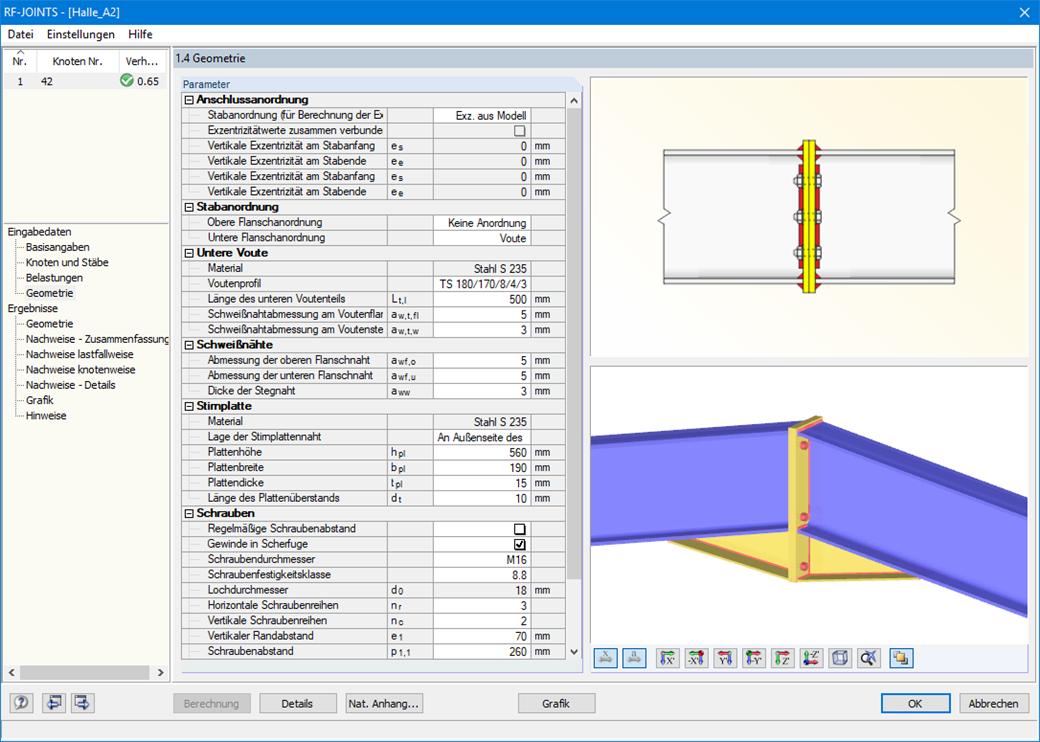

Устойчивое к моменту соединение с лобовой плитой

• Возможны два или четыре вертикальных рядов болтов и до 10 горизонтальных
• Узлы балок могут быть усилены вутами с одной стороны или ребрами жесткости с одной или с обеих сторон
• Соединенные объекты возможны в виде постоянного или конического двутавра
• Критерий расч.:
  • Предельное состояние соединенной балки (например, сопротивление сдвигу или растяжению плит стенок)
  • Предельное состояние лобовой плиты на балке (например, тавр при растягивающем напряжении)
  • Предельное состояние сварных швов на лобовой плите
  • Предельное состояние болтов в лобовой плите по несущей способности (сочетание растяжения и сдвига)

Жесткое соединение со стыковой накладкой

• Для соединения плиты полки возможно до десяти рядов болтов, один за другим
• Для соединения стеночной плиты возможно до десяти рядов болтов в вертикальном и горизонтальном направлении
• Материал накладки может отличаться от материала одной из балок
• Критерий расч.:
  • Предельное состояние соединений балок (например, сечение в растянутой зоне)
  • Предельное состояние плит накладок (например, сечение нетто при растягивающем напряжении)
  • Предельное состояние отдельных болтов и групп болтов (например, расчет сопротивления сдвигу одиночного болта)

Die Bemessung erfolgt gemäß EN 1993-1-8 und EN 1993-1-1. Die Schnittgrößen werden direkt im vorgegebenen Knoten angenommen. Bei Träger-Stützen-Anschlüssen entstehen somit zusätzliche Exzentrizitäten zur Anschlussebene, welche in der Berechnung berücksichtigt werden. Neben der Bemessung der ausreichenden Tragfähigkeit des Anschlusses erfolgt eine Berechnung und Einstufung der Verbindung hinsichtlich der Steifigkeit.
