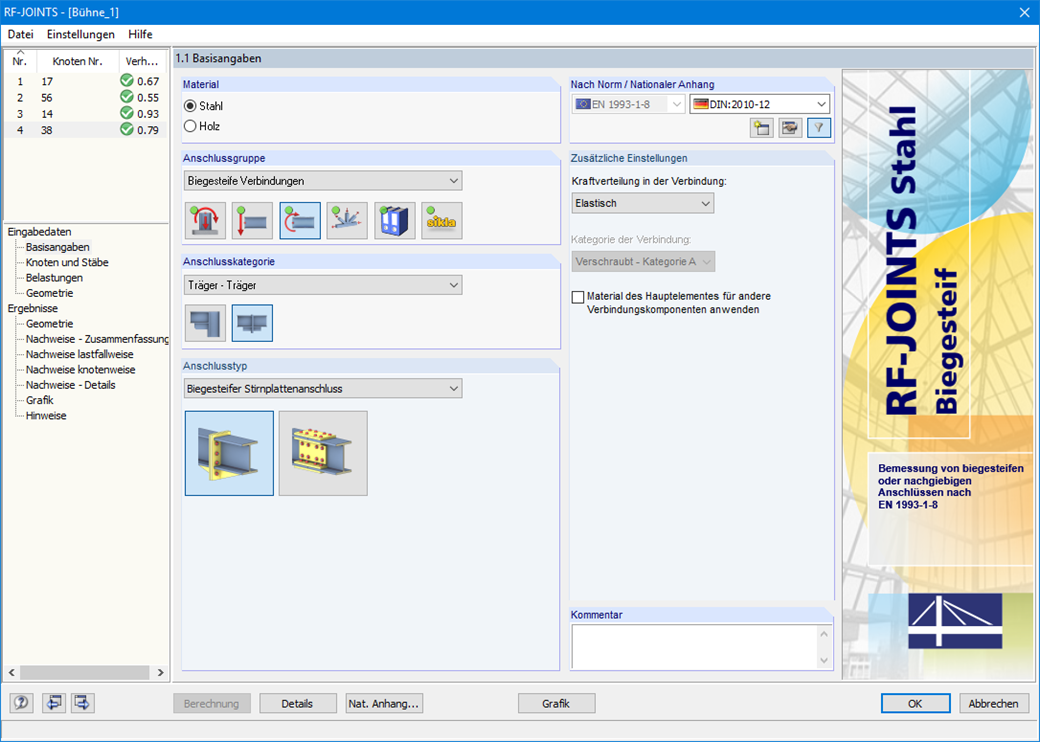

RF-/JOINTS Steel - Rigid | Входные данные

В данной технической статье будет на примере двухэтажной, двухпролетной стальной рамы проанализировано влияние величины жесткости соединения на определение значений внутренних сил и на общий расчет соединений.

В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.

Аддон Расчёт стальных конструкций в RFEM 6 теперь содержит функцию выполнения сейсмического расчёта по нормам AISC 341-16 и AISC 341-22. В настоящее время в нем содержится пять типов сейсмоустойчивых систем (SFRS).

Общие сведения

• Категория соединения балки с колонной: соединение возможно как узел балки с полкой колонны, а также как узел колонны с полкой ригеля
• Категория соединения балки с балкой: расчет балочных узлов в качестве как устойчивых к моменту соединений с торцевыми пластинами, так и жестких соединений с накладками
• Автоматический экспорт данных по модели и нагрузкам возможен из RFEM или RSTAB
• Размеры болтов от M12 до M36 с классами прочности 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 и 10.9, если эти классы прочности доступны в выбранном национальном приложении
• Практически любой шаг болтов и расстояниями от края (выполняется проверка допустимых расстояний)
• Усиление балки с помощью вутов или элементов жесткости на верхней и нижней поверхностях
• Соединение с помощью торцевой пластины с перехлестом и без
• Соединение с напряжением чистого изгиба, нагрузкой чистой нормальной силы (растяжение) или возможным сочетанием нормальной силы и изгиба
• Расчет жесткости соединения и проверка наличия шарнирного, полужесткого или жесткого соединения

Соединение с лобовой плитой в установке балка-колонна

• Узлы балок или колонн могут быть усилены вутами с одной стороны или ребрами жесткости с одной или с обеих сторон
• Широкий диапазон возможных элементов жесткости соединения (например, полных или неполных ребер жесткости стенки)
• Возможны до десяти горизонтальных и четырех вертикальных болтов
• Соединенный объект возможен в виде постоянного или конического двутавра
• Критерий расч.:
  • Предельное состояние соединенной балки (например, сопротивление сдвигу или растяжению плиты стенки)
  • Предельное состояние лобовой плиты у балки (например, тавр при растягивающем напряжении)
  • Предельное состояние сварных швов на лобовой плите
  • Предельное состояние колонны в области соединения (например, полка колонны при изгибе - тавр)
  • Все расчеты выполняются в соответствии с EN 1993-1-8 и EN 1993-1-1

Устойчивое к моменту соединение с лобовой плитой

• Возможны два или четыре вертикальных рядов болтов и до 10 горизонтальных
• Узлы балок могут быть усилены вутами с одной стороны или ребрами жесткости с одной или с обеих сторон
• Соединенные объекты возможны в виде постоянного или конического двутавра
• Критерий расч.:
  • Предельное состояние соединенной балки (например, сопротивление сдвигу или растяжению плит стенок)
  • Предельное состояние лобовой плиты на балке (например, тавр при растягивающем напряжении)
  • Предельное состояние сварных швов на лобовой плите
  • Предельное состояние болтов в лобовой плите по несущей способности (сочетание растяжения и сдвига)

Жесткое соединение со стыковой накладкой

• Для соединения плиты полки возможно до десяти рядов болтов, один за другим
• Для соединения стеночной плиты возможно до десяти рядов болтов в вертикальном и горизонтальном направлении
• Материал накладки может отличаться от материала одной из балок
• Критерий расч.:
  • Предельное состояние соединений балок (например, сечение в растянутой зоне)
  • Предельное состояние плит накладок (например, сечение нетто при растягивающем напряжении)
  • Предельное состояние отдельных болтов и групп болтов (например, расчет сопротивления сдвигу одиночного болта)
