Přídavný modul pro RFEM 5
RF-JOINTS Steel - Rigid

Obecné

• Kategorie spoje Nosník na sloup: možnost připojení nosníku na pásnici sloupu i připojení sloupu k pásnici nosníku
• Kategorie spoje Nosník na nosník: návrh přípoje nosníku jako spoje s čelními deskami přenášející momenty v obou směrech a tuhý spoj s příložkami
• Automatický export modelu a údajů o zatížení z programu RFEM nebo RSTAB
• Velikosti šroubů od M12 do M36 s pevnostními stupni 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 a 10.9, pokud jsou ve vybrané národní příloze k dispozici stupně pevnosti
• Libovolná rozteč otvorů pro šrouby a vzdálenosti od okraje (kontrola povolených vzdáleností)
• Zesílení nosníku s náběhy nebo výztuhami na horní a dolní ploše
• Připojení čelní deskou s přesahy nebo bez nich
• Spojení s čistě ohybovým namáháním, čistě normálovou silou (tahový spoj) nebo kombinací normálové síly a ohybu je možné
• Výpočet tuhostí spojů a kontrola, zda existuje kloubový, polotuhý nebo tuhý spoj

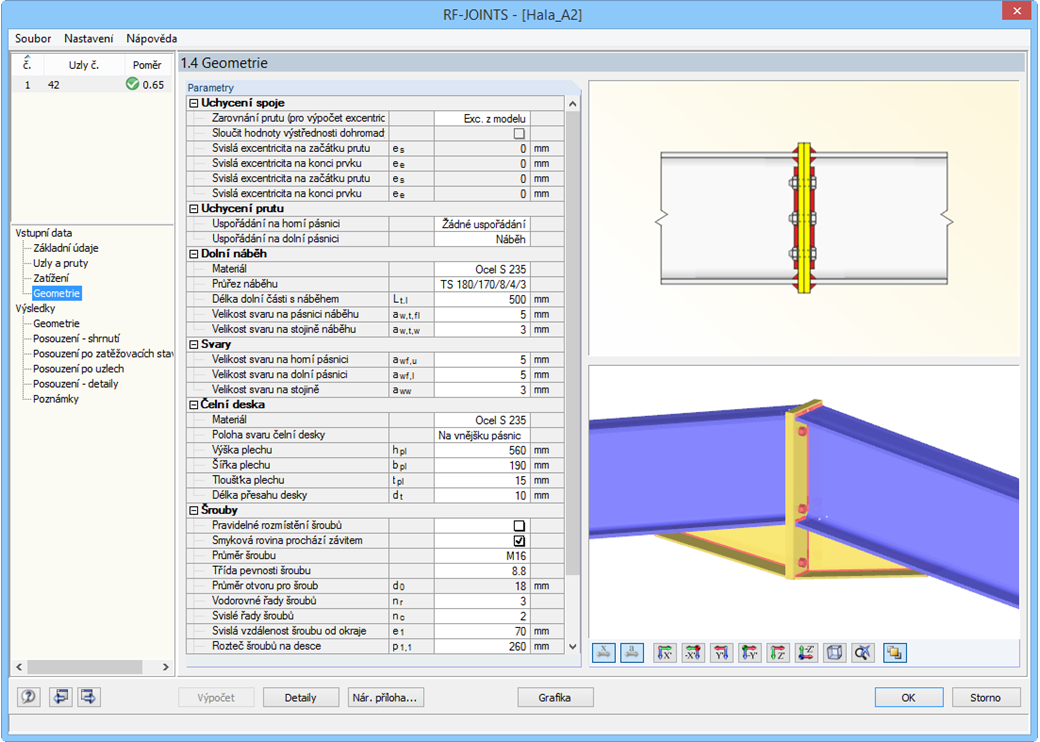

Přípoj s čelní deskou pro spoj Nosník na sloup

• Spojované nosníky nebo sloupy mohou být vyztuženy jednostrannými náběhy nebo oboustrannými výztuhami
• Široká škála možných výztuh přípoje (například kompletní nebo neúplné výztuhy stojiny)
• Až deset vodorovných a čtyři vertikální řady šroubů
• Připojený objekt může být I-profil s konstantním nebo proměnným průřezem
• Posouzení:
  • Mezní stav únosnosti připojeného nosníku (například smyková nebo tahová únosnost stojiny)
  • Mezní stav únosnosti čelní desky na nosníku (např. T-profil při namáhání v tahu)
  • Mezní stav únosnosti svarů na čelní desce
  • Mezní stav únosnosti sloupu v oblasti spoje (např. ohybová pásnice sloupu - T-profil)
  • Všechna posouzení jsou v souladu s ČSN EN 1993-1-8 a ČSN EN 1993-1-1;

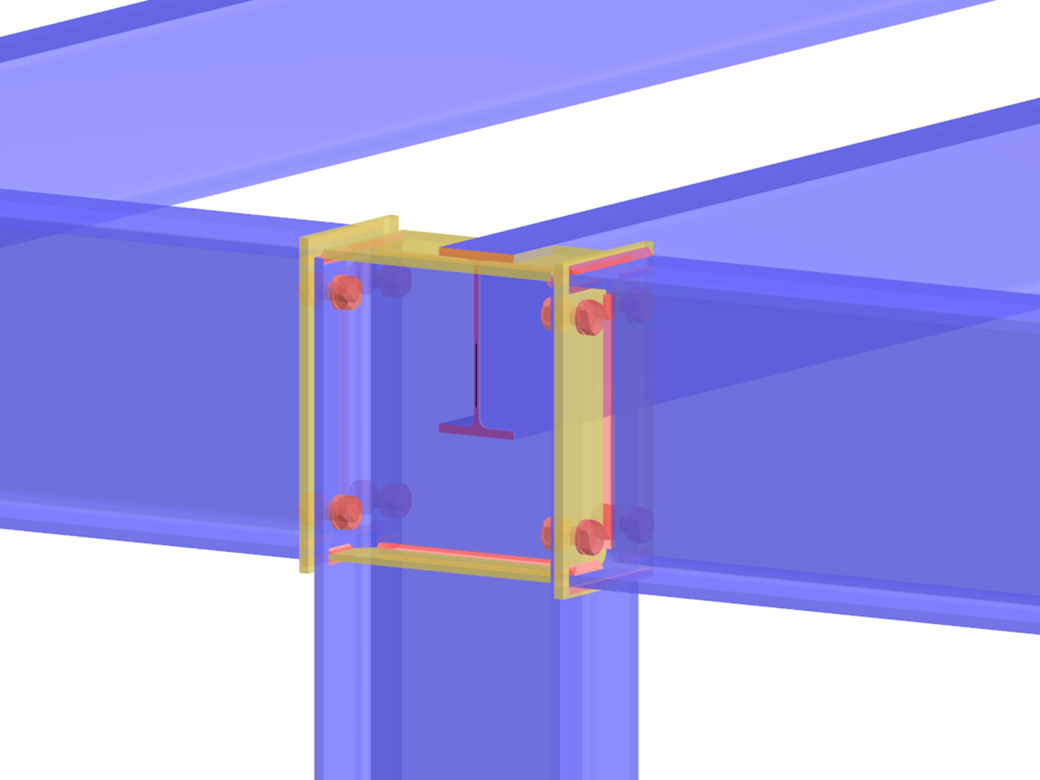

Přípoj s momentově tuhou čelní deskou

• Dvě nebo čtyři svislé a až 10 vodorovných řad šroubů
• Nosníky mohou být zesíleny jednostranným náběhem nebo výztuhami na jedné či obou stranách
• Připojené objekty mohou být I-průřezy s konstantním nebo proměnným profilem
• Posouzení:
  • Mezní stav únosnosti připojených nosníků (například smyková nebo tahová únosnost stojiny)
  • Mezní stav únosnosti čelních desek na nosníku (např. T-profil při namáhání v tahu)
  • Mezní stav únosnosti svarů na čelní desce
  • Mezní stav únosnosti šroubů v čelní desce (kombinace napětí a smyku)

Tuhý přípoj s příložkami

• Pro připojení příložky na přírubu lze použít až deset řad šroubů za sebou
• Pro připojení příložky na stojinu lze použít až deset řad šroubů ve svislém a vodorovném směru
• Materiál příložky může být odlišný od materiálu nosníků
• Posouzení:
  • Mezní stav únosnosti nosníků přípoje (např. oslabený průřez v tažené oblasti)
  • Mezní stav únosnosti příložek (např. oslabený průřez při namáhání v tahu)
  • Mezní stav únosnosti jednotlivých šroubů a skupin šroubů (např. posouzení smykové únosnosti jednotlivého šroubu)

Die Bemessung erfolgt gemäß EN 1993-1-8 und EN 1993-1-1. Die Schnittgrößen werden direkt im vorgegebenen Knoten angenommen. Bei Träger-Stützen-Anschlüssen entstehen somit zusätzliche Exzentrizitäten zur Anschlussebene, welche in der Berechnung berücksichtigt werden. Neben der Bemessung der ausreichenden Tragfähigkeit des Anschlusses erfolgt eine Berechnung und Einstufung der Verbindung hinsichtlich der Steifigkeit.
