Дополнительный модуль к RFEM 5
RF-STEEL SP

• Расчет на растяжение, сжатие, изгиб, сдвиг и комбинированные внутренние усилия
• Проверка устойчивости на изгибную и крутильную устойчивость
• Автоматическое определение стабильности факторов по приложениям E, F и G
• Возможность дискретной боковой поддержки балок
• Автоматическая проверка гибкости элементов поперечного сечения под сжатием
• Допуск по деформациям (эксплуатационная пригодность)
• Оптимизация поперечного сечения
• Большой выбор доступных профилей, таких как прокатные I-профили, U-профили, прямоугольные полые профили, уголки, T-профили. Сварные профили: I-образные (симметричные и несимметричные относительно сильной оси), U-профили (симметричные относительно сильной оси), прямоугольные полые профили, уголки, круглые трубы, круглые прутки
• Четко структурированные таблицы результатов
• Обширная документация результатов с ссылками на использованные расчетные уравнения из стандарта
• Многофункциональные варианты фильтрации и сортировки результатов, включая список по элементам, поперечным сечениям, по x-позициям или по загружениям / комбинациям нагрузок / результатам комбинаций
• Таблица результатов для гибкости стержней и определяющих внутренних усилий
• Ведомость материалов с указанием веса и объема
• Бесшовная интеграция в RFEM/RSTAB

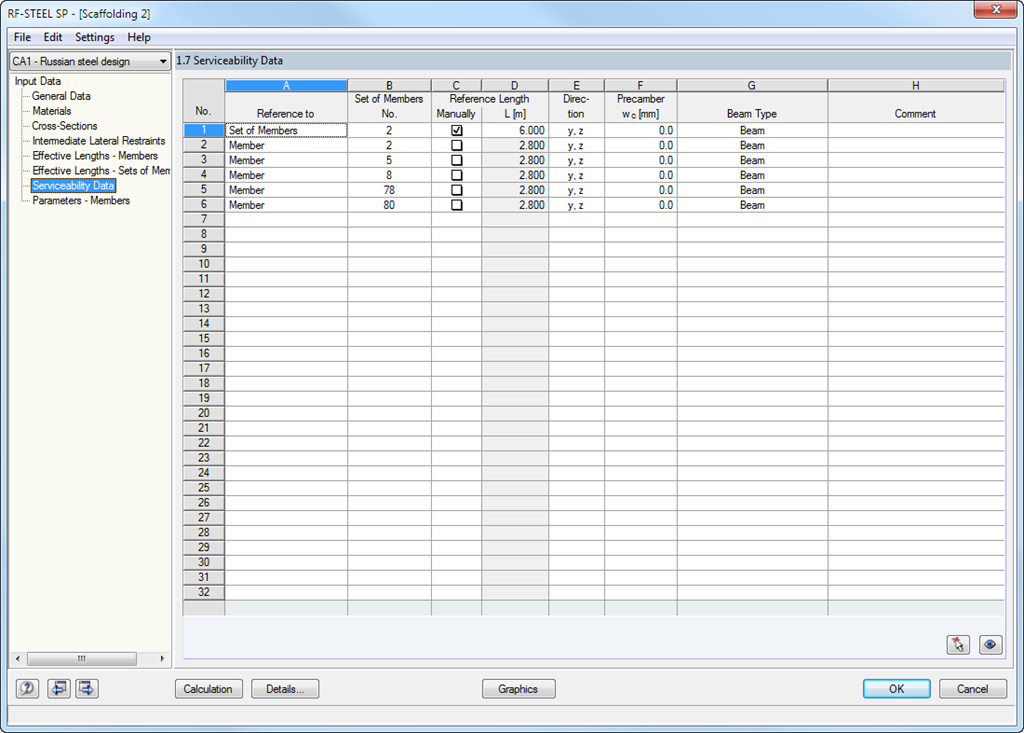

В первой таблице результатов приводится максимальный коэффициент использования с соответствующим доказательством для каждого рассчитанного случая нагрузки (комбинации нагрузок / комбинации результатов).

В последующих таблицах результатов все детальные результаты перечислены в тематических расширяемых меню в виде дерева. Все промежуточные результаты вдоль стержней можно прочитать в любой точке. Это дает возможность точно проследить, как модуль выполняет отдельные проверки.

Все данные модуля являются частью протокола печати RFEM/RSTAB. Содержимое протокола и необходимую глубину вывода для отдельных проверок можно выборочно задать.
