Module additionnel pour RFEM 5
RF-STEEL SP

• Dimensionnement en traction, compression, flexion, cisaillement et combinaisons d'efforts internes
• Vérification de la stabilité pour le flambement par flexion et le déversement
• Détermination automatique des facteurs de stabilité selon les annexes E, F et G
• Possibilité de soutien latéral discret pour les poutres
• Vérification automatique de l'élancement des parties transversales sous pression

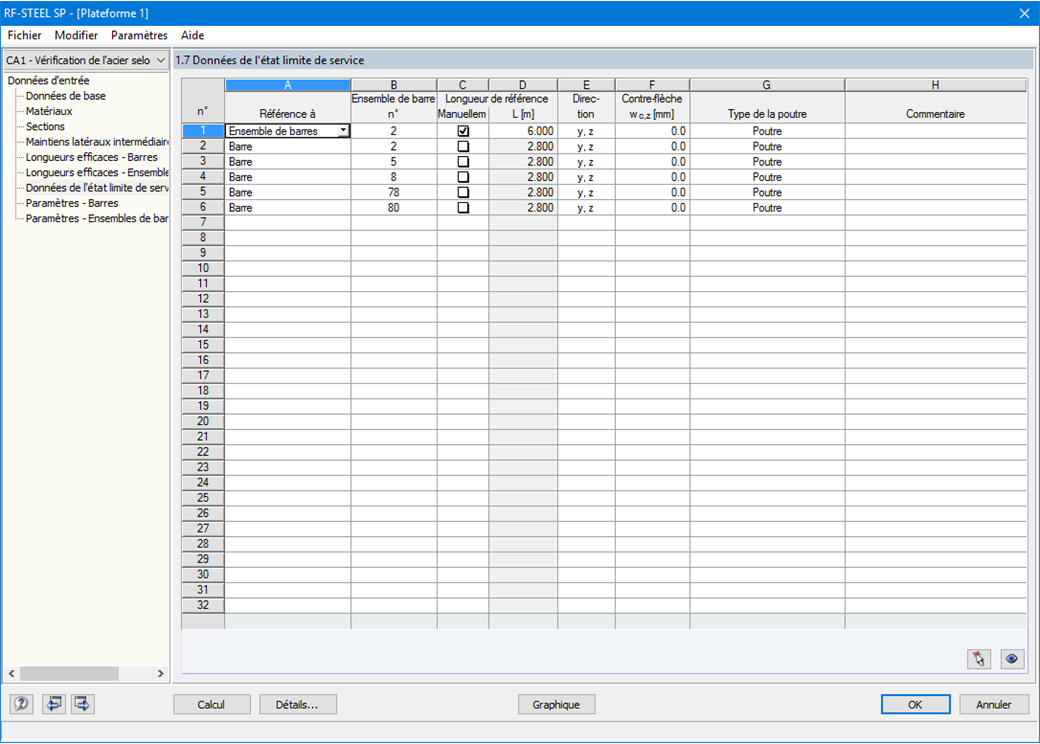

• Vérification des déformations (serviceabilité)
• Optimisation de la section transversale
• Grand choix de sections disponibles, comme les profils laminés en I, profils en U, tubes rectangulaires, cornières, profils en T. Profils soudés: formes en I (symétriques et asymétriques par rapport à l'axe fort), profils en U (symétriques par rapport à l'axe fort), tubes rectangulaires, cornières, tubes ronds, barres rondes
• Tableaux de résultats clairement structurés
• Documentation complète des résultats avec références aux équations de vérification utilisées dans la norme
• Options polyvalentes de filtrage et de tri des résultats, y compris un classement par barre, par section transversale, par position x ou par cas de charge / combinaisons de charges / combinaisons de résultats
• Tableau de résultats pour les élancements des barres et les efforts internes déterminants
• Liste de pièces avec indications de poids et de volume
• Intégration transparente dans RFEM/RSTAB

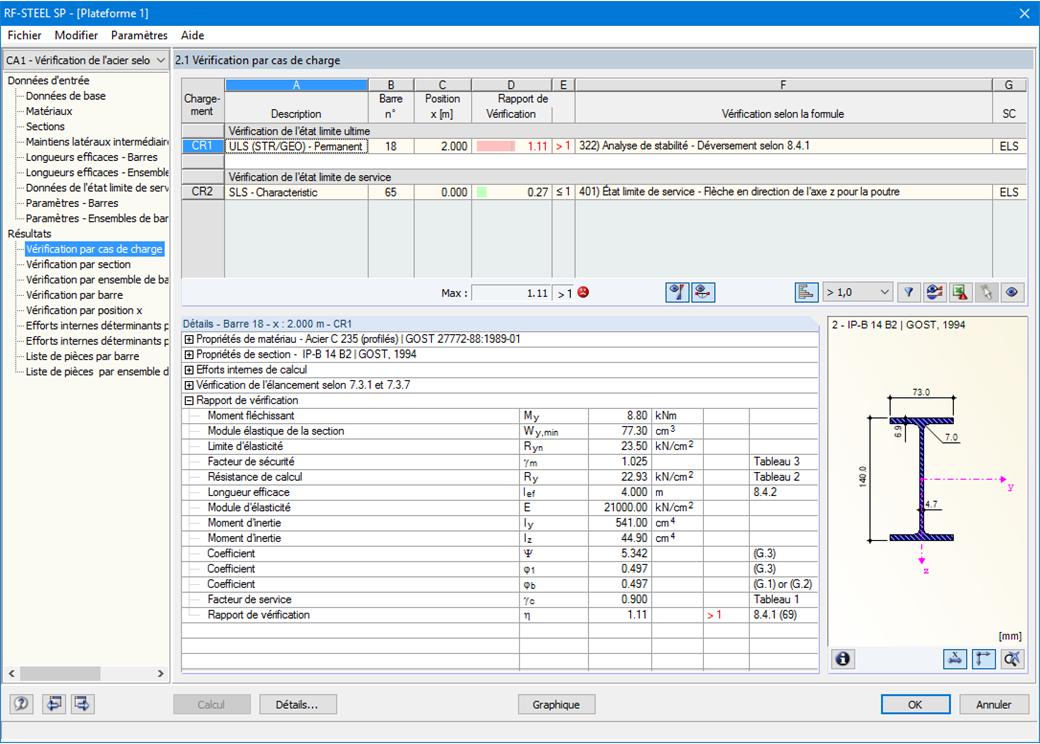

Dans le premier tableau de résultats, on obtient le taux d'utilisation maximal avec le calcul correspondant pour chaque cas de charge dimensionné (combinaison de charges / combinaison de résultats).

Dans les autres tableaux de résultats, tous les résultats détaillés sont présentés thématiquement dans des menus arborescents extensibles. Tous les résultats intermédiaires le long des barres peuvent être consultés à n'importe quel endroit. Cela permet de suivre précisément comment le module effectue les vérifications individuelles.

Toutes les données du module font partie du rapport d'impression RFEM/RSTAB. Le contenu du rapport et le niveau de détail souhaité pour la sortie des vérifications individuelles peuvent être sélectionnés de manière ciblée.
