Módulo adicional para RFEM 5
RF-STEEL SP

• Dimensionamiento para tracción, compresión, flexión, corte y combinaciones de fuerzas internas
• Verificación de estabilidad para pandeo por flexión y pandeo lateral-torsional
• Determinación automática de los factores de estabilidad según los anexos E, F y G
• Posibilidad de soporte lateral discreto para vigas
• Comprobación automática de la esbeltez de las partes de la sección bajo compresión
• Verificación de deformaciones (utilización)
• Optimización de la sección transversal
• Gran selección de secciones disponibles, como perfiles laminados en I, perfiles en U, perfiles huecos rectangulares, ángulos, perfiles en T. Perfiles soldados: en forma de I (simétricos y asimétricos respecto al eje fuerte), perfiles en U (simétricos respecto al eje fuerte), perfiles huecos rectangulares, ángulos, tubos redondos, barras redondas
• Tablas de resultados claramente estructuradas
• Documentación de resultados exhaustiva con referencias a las ecuaciones de verificación utilizadas de la norma
• Opciones versátiles de filtro y ordenamiento para resultados, incluyendo listado por barras, por secciones, en puntos x o por casos de carga / combinaciones de carga / combinaciones de resultados
• Tabla de resultados para esbeltas de barras y fuerzas internas determinantes
• Lista de materiales con indicaciones de peso y volumen
• Integración sin fisuras en RFEM/RSTAB

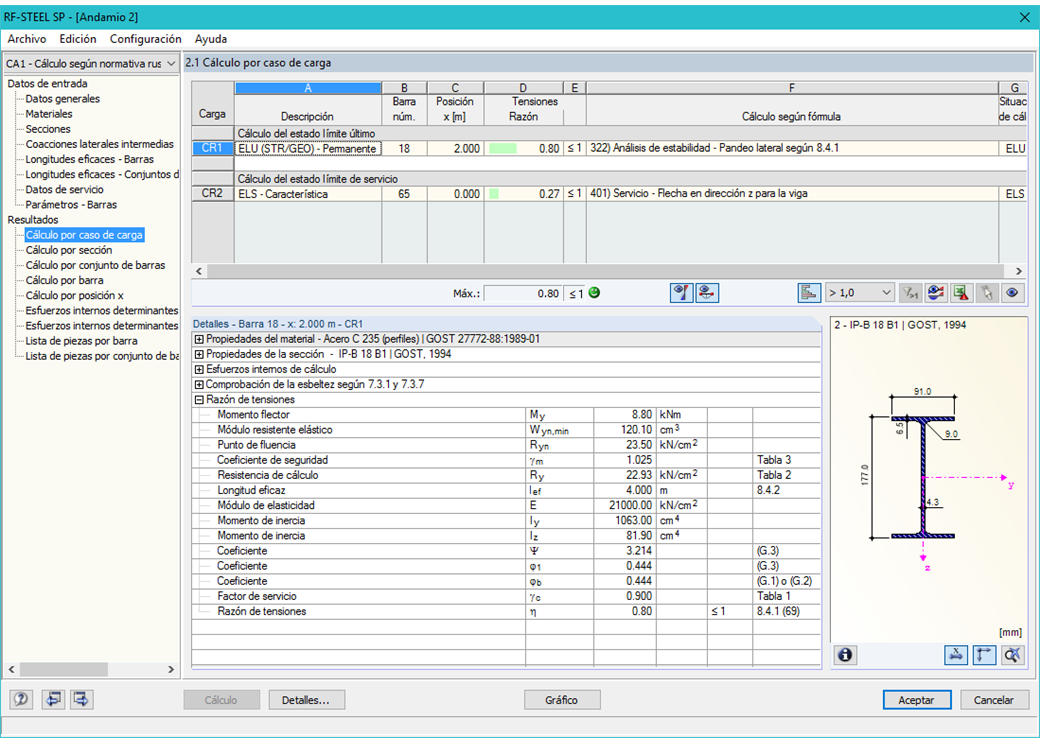

En la primera tabla de resultados se obtiene el grado máximo de utilización con la verificación correspondiente por cada caso de carga dimensionado (combinación de cargas / combinación de resultados).

En las siguientes tablas de resultados, todos los resultados detallados se enumeran temáticamente en menús de árbol expandibles. Todos los resultados intermedios a lo largo de las barras pueden leerse en cualquier punto. Esto permite seguir con precisión cómo el módulo realiza las verificaciones individuales.

Todos los datos del módulo son parte del protocolo de impresión de RFEM/RSTAB. El contenido del protocolo y la profundidad de salida deseada para las verificaciones individuales se pueden seleccionar de manera específica.
