Дополнительные модули к RSTAB 8 - Башни и мачты

Дополнительный модуль TOWER Structure инновационно облегчает вашу работу при создании геометрически сложных 3D башенных конструкций. Решетчатые или сотовые башни могут быть легко созданы с помощью параметров.

Кроме того, вы можете корректировать существующие модели RSTAB с помощью TOWER Structure.

Башни служат в качестве несущих конструкций для передающих антенн и различного оборудования (платформы, лестницы, кабельные каналы), которое необходимо учитывать при расчётах.

Дополнительный модуль TOWER Equipment позволяет легко создавать системы передатчиков из соответствующего оборудования.

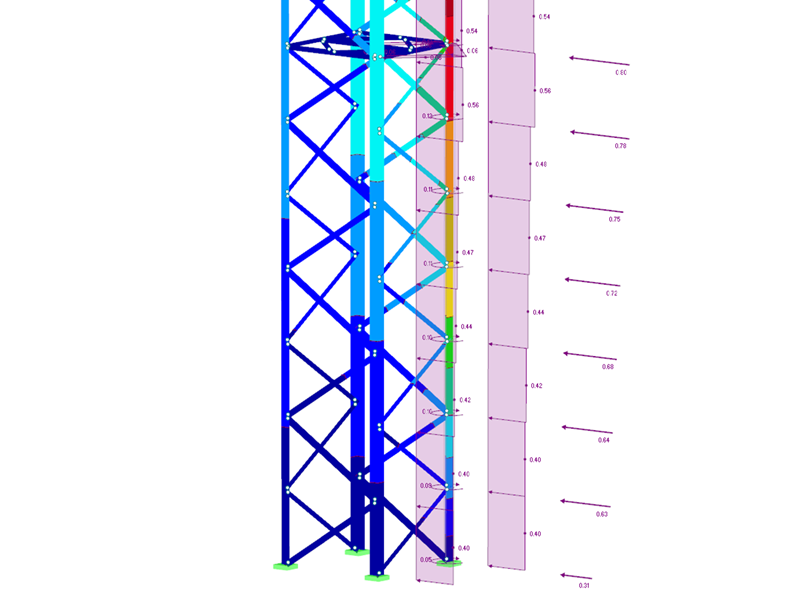

Данный модуль генерирует соответствующие расчётные воздействия для RSTAB 8. которые можно задать в виде параметризированных ветровых, гололёдных и временных нагрузок.

В модели также учитываются объекты, созданные в TOWER Structure и TOWER Equipment.

Дополнительный модуль TOWER Effective Lengths определяет длины потери устойчивости стержней, используемых в решётчатых башнях с квадратным, прямоугольным или треугольным расположением в плане.

В качестве исходных данных можно задать как пользовательские решётчатые башни, созданные в основной программе RSTAB, так и решётчатые башни, созданные в дополнительных модулях TOWER Structure и TOWER Equipment. После определения расчетных длин, можно экспортировать их в дополнительный модуль TOWER Design для дальнейшего применения.

Дополнительный модуль TOWER Design проектирует решётчатые башни по норме EN 1993‑1‑1, EN 1993‑3‑1 и EN 50341.

Программа предлагает автоматическую классификацию сечений, расчёт решётчатых башен с тремя и четырьмя сторонами, включая Национальные приложения, и расчёт ферм на потерю устойчивости при изгибе. Результаты наглядно отображаются в таблицах результатов, а также можно создать спецификацию деталей и протокол результатов для передачи на экспертизу.
