Přídavné moduly pro RSTAB 8 – Věže a stožáry

Přídavný modul TOWER Structure vám inovativním způsobem usnadní práci při generování geometricky složitých 3D stožárových konstrukcí. Příhradové stožáry nebo stožáry mobilních operátorů lze snadno vytvořit na základě odpovídajících parametrů.

Kromě toho lze pomocí programu TOWER Structure upravovat stávající modely z programu RSTAB.

Stožáry slouží jako nosné konstrukce pro vysílací antény a různá příslušenství, jako jsou plošiny, žebříky nebo kabelovody, které je třeba při návrhu zohlednit.

Pomocí přídavného modulu TOWER Equipment lze snadno vytvářet vysílače s nezbytným příslušenstvím.

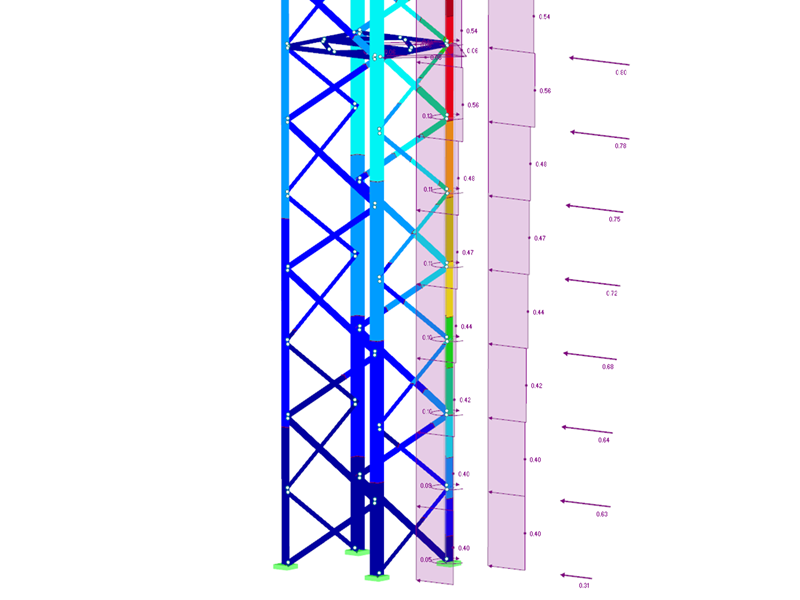

Tento přídavný modul vytváří účinky relevantní pro posouzení v programu RSTAB 8. Lze je zadat jako parametrická zatížení větrem, námrazou a provozní zatížení.

Během generování se zohledňují i objekty vytvořené v modulech TOWER Structure a TOWER Equipment.

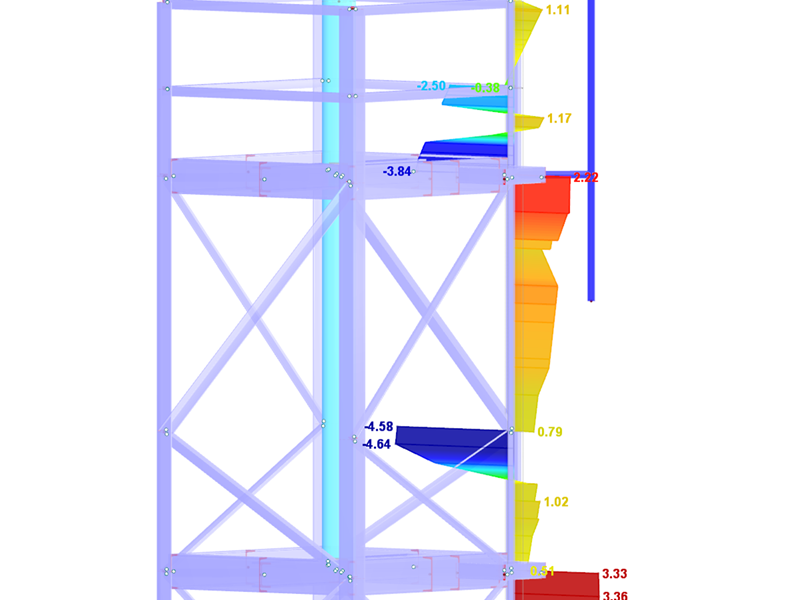

Přídavný modul TOWER Effective Lengths určuje vzpěrné délky prutů v příhradových stožárech se čtvercovým, obdélníkovým nebo trojúhelníkovým půdorysem.

Vstupní data zohledňují příhradové stožáry samostatně vytvořené v programu RSTAB nebo v přídavných modulech TOWER Structure a TOWER Equipment. Vypočítané vzpěrné délky lze následně exportovat do přídavného modulu TOWER Design pro další posouzení.

V přídavném modulu TOWER Design jsou posuzovány příhradové stožáry podle EN 1993‑1‑1, EN 1993‑3‑1 a EN 50341.

Software nabízí automatickou klasifikaci průřezů, posouzení trojúhelníkových a čtyřúhelníkových příhradových stožárů včetně národních příloh, analýzu vzpěru příhradových prutů. Výsledky jsou přehledně zobrazeny v tabulkách a můžete také vytvořit výkaz materiálu a ověřitelný tiskový protokol.
