Анализ спектра реакции для RSTAB 9

Анализ спектра реакции для RSTAB 9

Каждый инженер-строитель преодолевает силы природы. Но не волнуйтесь, в случае землетрясения расчёты можно выполнить заранее. В этом вам поможет аддон Анализ спектра реакции. Он выполняет сейсмический расчёт с помощью метода мультимодального спектра реакций. Вы можете создавать необходимые для этого спектры реакций, в соответствии с нормативами или задаваемые пользователем. Программа использует их для создания эквивалентных статических сил.

Аддон также включает в себя обширную базу данных акселерограмм из разных сейсмических областей. Вы можете использовать их для создания спектров реакций.

Примечания: Сейсмический расчёт с использованием мультимодального анализа спектра реакций требует анализа собственных колебаний в аддоне Модальный анализ.

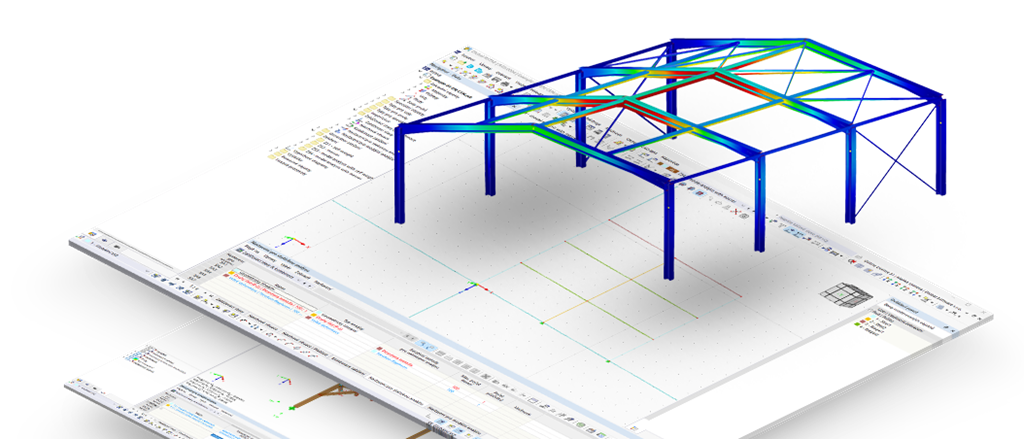

Баннер | Анализ спектра реакции для RSTAB 9

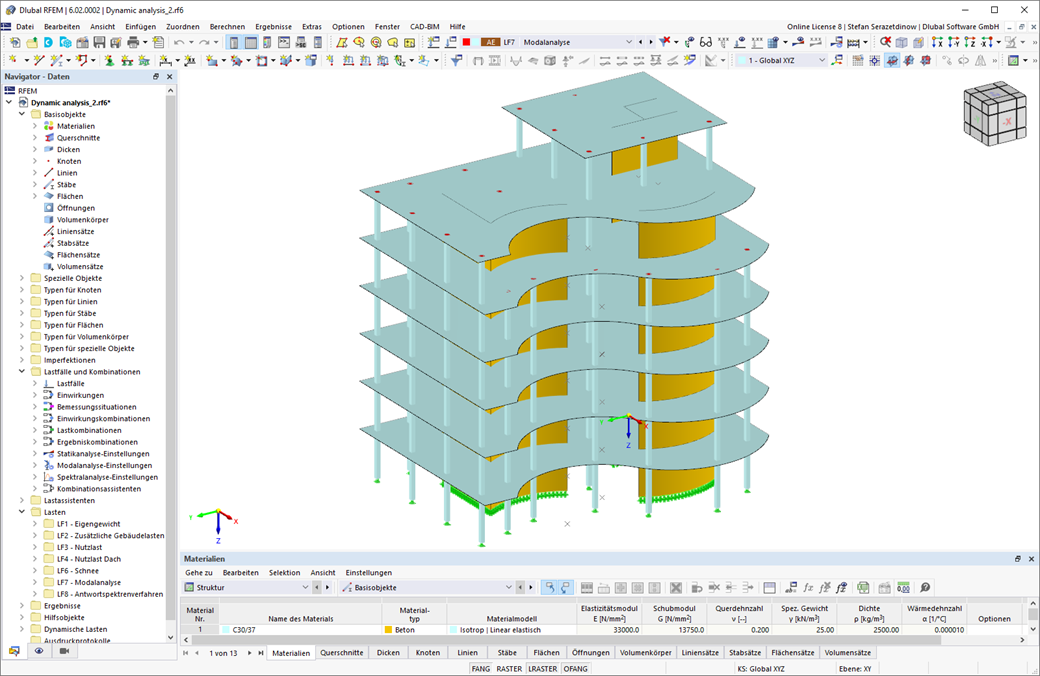

Анализ спектра реакций - система

Анализ спектра реакций | Характеристики

  • Реализованы спектры реакций следующих нормативов:
    • Флаг Европейского Союза EN 1998-1:2010 + A1:2013 (Европейский Союз)
    • ДЕ | Флаг DIN 4149:2005-04 (Германия)
    • Швейцария | Флаг SIA 261:2020-08 (Швейцария)
    • Швейцария | Флаг SIA 261:2014-07 (Швейцария)
    • EN-US | Флаг ASCE 7 | 2022 - IBC | 2024 (США)
    • EN-US | Флаг ASCE 7 | 2016 - IBC | 2018/21 (США)
    • EN-US | Флаг ASCE 7 | 2010 - IBC | 2012/15 (США)
    • EN-US | Флаг ASCE 7 | 2005 - IBC | 2009 (США)
    • EN-US | Флаг IBC 2000 (США)
    • Флаг Мексики CFE Sismo:2015-07 (Мексика)
    • Аргентина CIRSOC 103:2013-07 (Аргентина)
    • Китайская Народная Республика | Флаг GB 50011-2010-12 (Китай)
    • Индия | Флаг IS 1893:2016-12 (Индия)
    • Канада | Флаг NBC 2020 (Канада)
    • Канада | Флаг NBC 2015 (Канада)
    • Флаг Испании NCSE 02:2009 (Испания)
    • Флаг Нидерландов NPR 9998:2020-12 (Нидерланды)
    • Флаг Италии NTC 2018-01 (Италия)
    • Флаг Румынии P 100-1:2013-08 (Румыния)
    • Флаг ЮАР SANS 10160-4:2017 (ЮАР)
    • Саудовская Аравия SBC 103:2018 (Саудовская Аравия)
    • Турция TBEC:2018 (Турция)
  • Доступны следующие национальные приложения к норме EN 1998-1:
    • ДЕ | Флаг DIN EN 1998-1/NA:2023-11 (Германия)
    • Австрия | Флаг ÖNORM EN 1998-1/NA:2017-07 (Австрия)
    • Швейцария | Флаг SN 1998-1/NA:2019-12 (Швейцария)
    • Флаг Европейского Союза 1998-1/NA:2013-05 (Европейский Союз)
    • Босния и Герцеговина BAS EN 1998-1/NA:2018 (Босния и Герцеговина)
    • Болгария | Флаг BDS 1998-1/NA:2012-03 (Болгария)
    • EN-GB | Флаг BS EN 1998-1/NA:2008-08 (Великобритания)
    • CS | Флаг CSN EN 1998-1/NA:2016-09 (Чешская республика)
    • Флаг Кипра CYS EN 1998-1/NA:2009-03 (Кипр)
    • Греческий флаг ELOT EN 1998-1/NA:2015-04 (Греция)
    • Флаг Хорватии HRN EN 1998-1/NA:2011-06 (Хорватия)
    • Флаг Литвы LST EN 1998-1/NA:2010-12 (Литва)
    • Флаг Люксембурга ILNAS EN 1998-1/NA:2011-09 (Люксембург)
    • Флаг Латвии LVS EN 1998-1/NA:2015-01 (Латвия)
    • Флаг Малайзии MS EN 1998-1/NA:2017-01 (Малайзия)
    • Флаг Венгрии MSZ EN 1998-1/NA:2013-07 (Венгрия)
    • Флаг Бельгии NBN EN 1998-1/NA:2011-10 (Бельгия)
    • Флаг Франции NF EN 1998-1/NA:2013-12 (Франция)
    • Флаг Португалии NP EN 1998-1/NA:2010-03 (Португалия)
    • Флаг Норвегии NS EN 1998-1/NA:2021-06 (Норвегия)
    • Словения Флаг SIST EN 1998-1/NA:2009-01 (Словения)
    • Флаг Румынии SR EN 1998-1/NA:2008-11 (Румыния)
    • Сербия SRPS EN 1998-1/NA:2018-12 (Сербия)
    • Флаг Сингапура SS EN 1998-1/NA:2013-02 (Сингапур)
    • Флаг Словакии STN EN 1998-1/NA:2009-04 (Словакия)
    • Флаг Испании UNE EN 1998-1/NA:2020-01 (Испания)
    • Флаг Италии UNI EN 1998-1/NA:2013-03 (Италия)
  • Спектры реакций, заданные пользователем или созданные на основе акселерограмм
  • Применение спектров реакций, зависящих от направления
  • Ручной или автоматический выбор соответствующих форм колебаний для спектра реакций (может быть применено правило 5% из EC 8)
  • Расчётные сочетания по модальному наложению (правило SRSS или CQC) и по наложению направлений (правило SRSS или 100% / 30%)
  • Случайные воздействия кручения учитываются автоматически
  • Могут быть изображены подписанные результаты, основанные на преобладающей форме колебаний

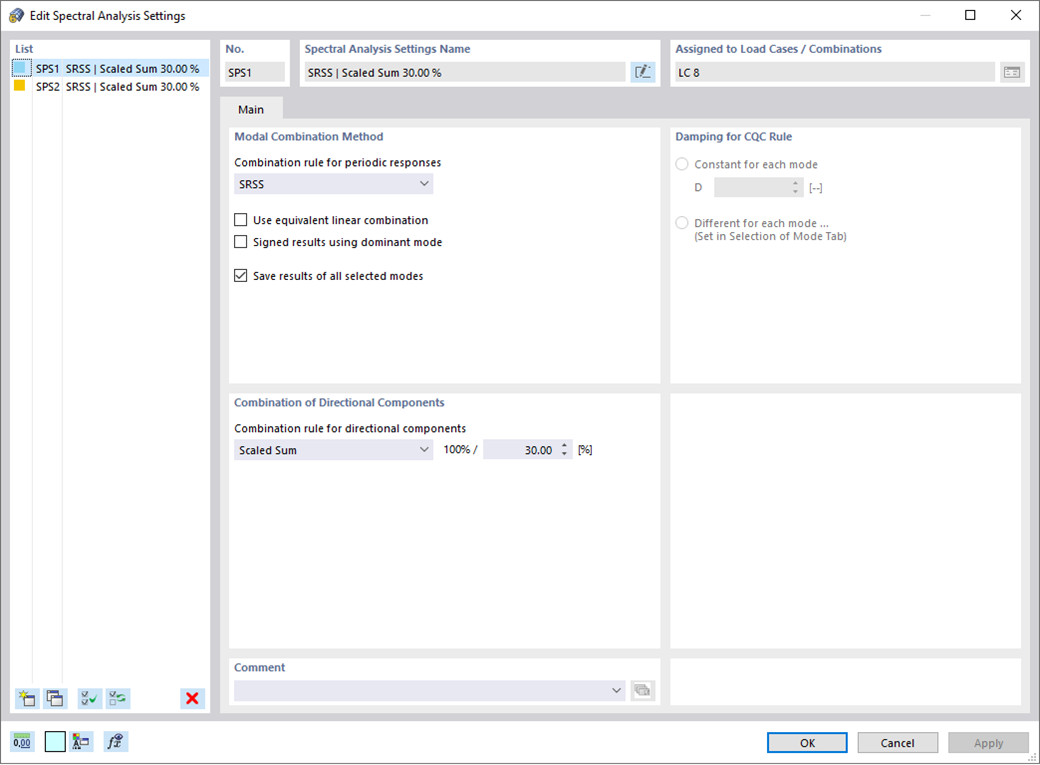

Параметры спектрального анализа

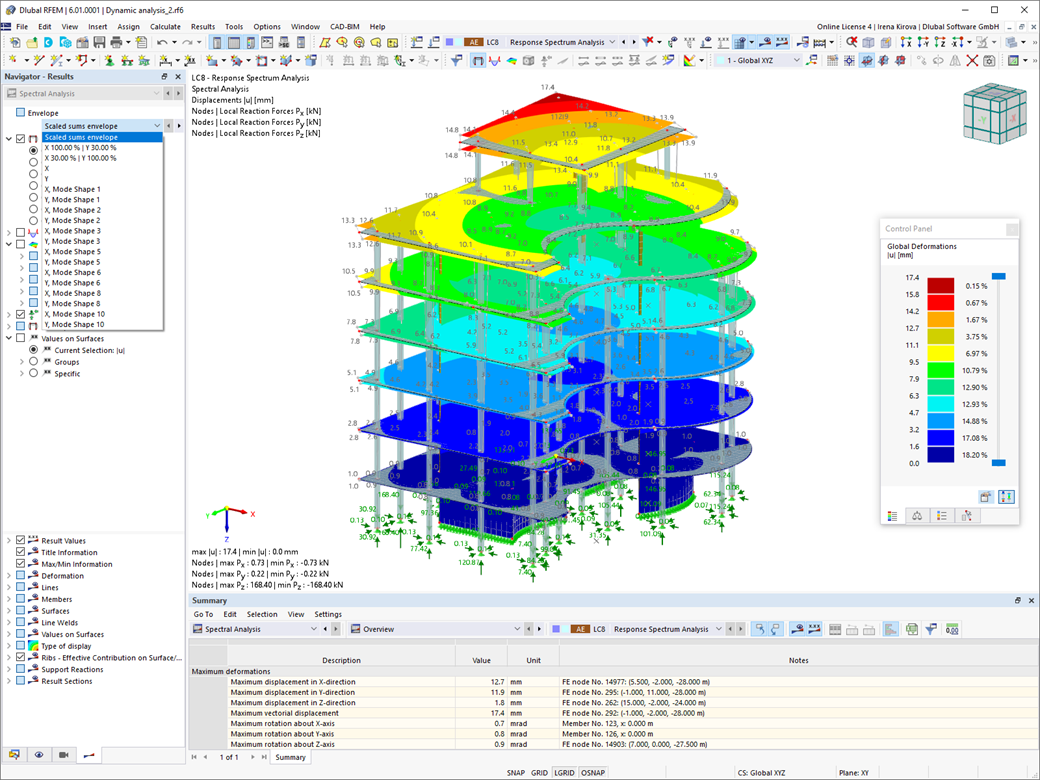

Пакет масштабируемых сумм

Анализ спектра реакций | Ввод данных

Программное обеспечение Dlubal для расчёта конструкций делает за вас очень много работы. Вводные параметры, соответствующие выбранным нормативам, предлагаются программой в соответствии с заданными правилами. Кроме того, можно задать спектры реакций вручную.

Загружения типа Анализ спектра реакций определяют направление, в котором действуют спектры реакций и какие собственные значения конструкции важны для расчета. В настройках спектрального анализа можно задать подробности для правил комбинирования, затухания (если применимо) и ускорения с нулевым периодом (ZPA).

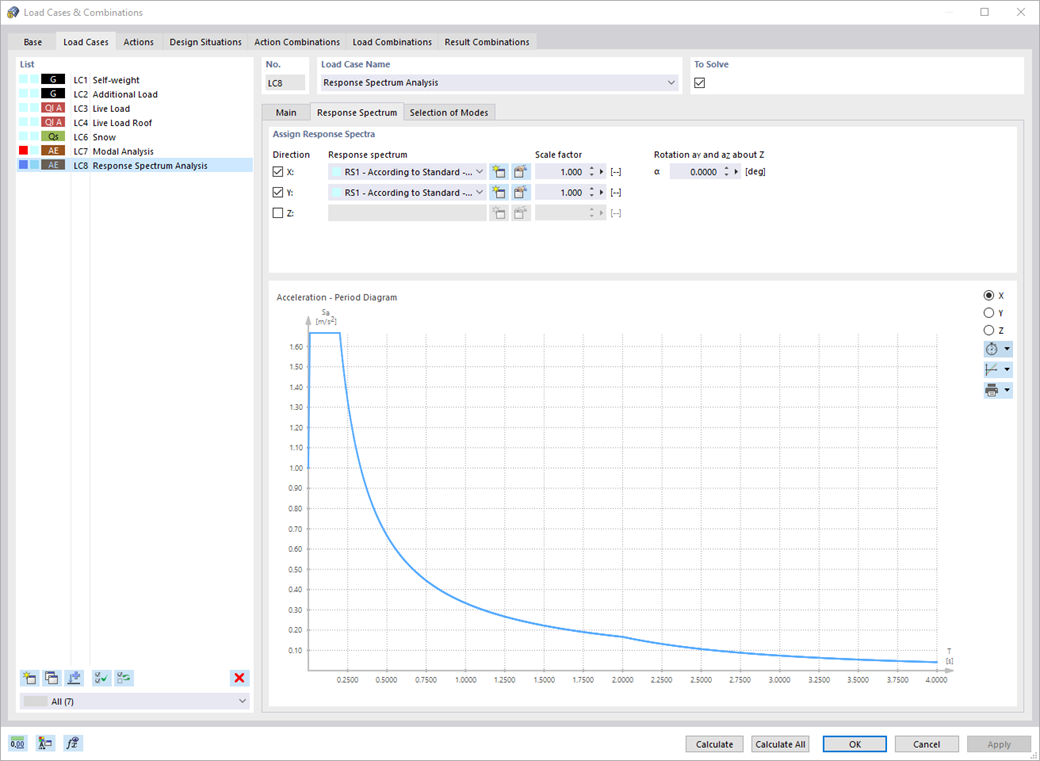

Придать спектр реакций
Пакет масштабируемых сумм

Анализ спектра реакций | Расчёт

Знаете ли вы, что...? Эквивалентные статические нагрузки создаются отдельно для каждого соответствующего собственного числа и направления возбуждения. Эти нагрузки сохраняются в загружении типа «Анализ спектра реакций», а программа RFEM/RSTAB выполняет линейный статический расчет.

Пакет масштабируемых сумм
Метод спектра реакций - система

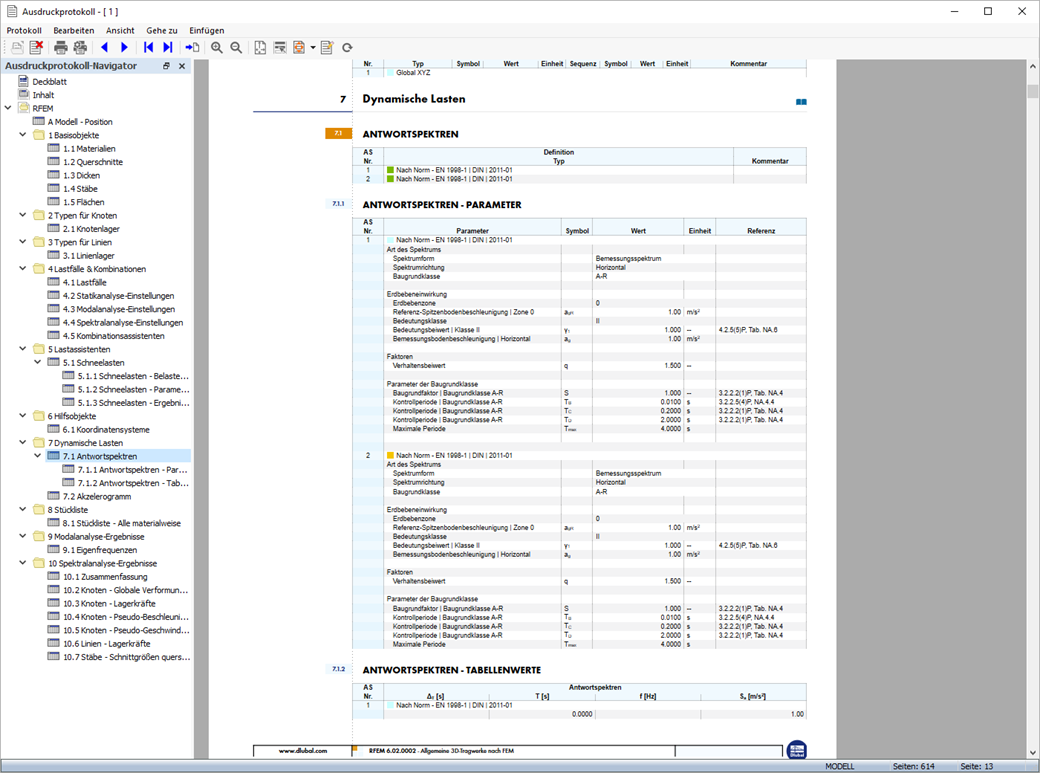

Анализ спектра реакций - протокол результатов

Анализ спектра реакций | Результаты

Загружения типа Анализ спектра реакций содержат созданные эквивалентные нагрузки. Сначала необходимо комбинировать модальные составляющие с учетом правила SRSS или CQC. В этом случае можно использовать знаковые результаты, основанные на преобладающей собственной форме.

После этого направленные компоненты сейсмических воздействий комбинируются с SRSS или правилом 100%/30%.
