Análisis del espectro de respuesta para RSTAB 9

Análisis del espectro de respuesta para RSTAB 9

Las fuerzas de la naturaleza son un enemigo natural de todo calculista de estructuras. Pero no se preocupe, puede realizar sus cálculos con previsión en caso de un terremoto. El complemento Análisis del espectro de respuesta le ayudará con esto. Realiza análisis sísmicos utilizando el método del espectro de respuesta multimodal. Puede crear los espectros de respuesta necesarios para ello de conformidad con las normas o definidos por el usuario. El programa los usa para generar las fuerzas estáticas equivalentes.

El complemento incluye aún más para usted, por ejemplo, una amplia biblioteca de acelerogramas de zonas sísmicas. Puede usarlos también para generar los espectros de respuesta.

Nota: El análisis sísmico utilizando el análisis del espectro de respuesta multimodal requiere el análisis de las vibraciones naturales en el complemento Análisis modal.

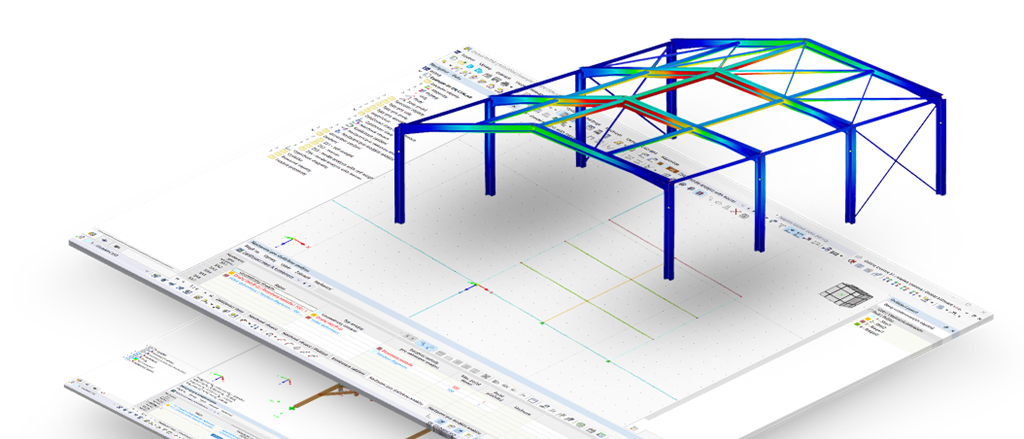

Banner | Análisis del espectro de respuesta para RSTAB 9
Análisis del espectro de respuesta - Sistema

Análisis del espectro de respuesta | Características

  • Están implantados los espectros de respuesta de las normas siguientes:
    • Unión Europea | Bandera EN 1998-1:2010 + A1:2013 (Unión Europea)
    • DE | Bandera DIN 4149:2005-04 (Alemania)
    • Suiza | Bandera SIA 261:2020-08 (Suiza)
    • Suiza | Bandera SIA 261:2014-07 (Suiza)
    • ES-ES | Bandera ASCE 7 | 2022 - IBC | 2024 (Estados Unidos)
    • ES-ES | Bandera ASCE 7 | 2016 - IBC | 2018/21 (Estados Unidos)
    • ES-ES | Bandera ASCE 7 | 2010 - IBC | 2012/15 (Estados Unidos)
    • ES-ES | Bandera ASCE 7 | 2005 - IBC | 2009 (Estados Unidos)
    • ES-ES | Bandera IBC 2000 (Estados Unidos)
    • Bandera de mexico CFE Sismo:2015-07 (México)
    • Argentina CIRSOC 103:2013-07 (Argentina)
    • República Popular China | Bandera GB 50011-2010-12 (China)
    • India | Bandera IS 1893:2016-12 (India)
    • Canadá | Bandera NBC 2020 (Canadá)
    • Canadá | Bandera NBC 2015 (Canadá)
    • Bandera de españa NCSE 02:2009 (España)
    • Bandera de los países bajos NPR 9998:2020-12 (Países Bajos)
    • Bandera de italia NTC 2018-01 (Italia)
    • Bandera de rumania P 100-1:2013-08 (Rumanía)
    • Bandera de sudáfrica SANS 10160-4:2017 (Sudáfrica)
    • Arabia Saudita SBC 103:2018 (Arabia Saudí)
    • Turquía TBEC:2018 (Turquía)
  • Están disponibles los Anejos Nacionales siguientes según EN 1998-1:
    • DE | Bandera DIN EN 1998-1/NA:2023-11 (Alemania)
    • Austria | Bandera ÖNORM EN 1998-1/NA:2017-07 (Austria)
    • Suiza | Bandera SN 1998-1/NA:2019-12 (Suiza)
    • Unión Europea | Bandera 1998-1/NA:2013-05 (Unión Europea)
    • Bosnia y Herzegovina BAS EN 1998-1/NA:2018 (Bosnia y Herzegovina)
    • Bulgaria | Bandera BDS 1998-1/NA:2012-03 (Bulgaria)
    • EN-ES | Bandera BS EN 1998-1/NA:2008-08 (Reino Unido)
    • CS | Bandera CSN EN 1998-1/NA:2016-09 (República Checa)
    • Bandera de chipre CYS EN 1998-1/NA:2009-03 (Chipre)
    • Bandera griega ELOT EN 1998-1/NA:2015-04 (Grecia)
    • Bandera de croacia HRN EN 1998-1/NA:2011-06 (Croacia)
    • Bandera de lituania LST EN 1998-1/NA:2010-12 (Lituania)
    • Bandera de Luxemburgo ILNAS EN 1998-1/NA:2011-09 (Luxemburgo)
    • Bandera de letonia LVS EN 1998-1/NA:2015-01 (Letonia)
    • Bandera de malasia MS EN 1998-1/NA:2017-01 (Malasia)
    • Bandera de hungría MSZ EN 1998-1/NA:2013-07 (Hungría)
    • Bandera de bélgica NBN EN 1998-1/NA:2011-10 (Bélgica)
    • Bandera de francia NF EN 1998-1/NA:2013-12 (Francia)
    • Bandera de portugal NP EN 1998-1/NA:2010-03 (Portugal)
    • Bandera de noruega NS EN 1998-1/NA:2021-06 (Noruega)
    • Bandera de eslovenia SIST EN 1998-1/NA:2009-01 (Eslovenia)
    • Bandera de rumania SR EN 1998-1/NA:2008-11 (Rumanía)
    • Serbia SRPS EN 1998-1/NA:2018-12 (Serbia)
    • Bandera de singapur SS EN 1998-1/NA:2013-02 (Singapur)
    • Bandera de eslovaquia STN EN 1998-1/NA:2009-04 (Eslovaquia)
    • Bandera de españa UNE EN 1998-1/NA:2020-01 (España)
    • Bandera de italia UNI EN 1998-1/NA:2013-03 (Italia)
  • Espectros de respuesta definidos por el usuario o generados a partir de acelerogramas
  • Planteamiento de los espectros de respuesta relacionados con la dirección
  • Selección manual o automática de los modos de vibración relevantes para los espectros de respuesta (se puede aplicar la regla del 5 % del EC 8)
  • Combinaciones de resultados por superposición modal (por regla de la raíz cuadrada de la suma de los cuadrados SRSS o por regla de la combinación cuadrática completa CQC) y por superposición de dirección (regla de la raíz cuadrada de la suma de los cuadrados o regla del 100% / 30%)
  • Las acciones de torsión accidentales se pueden considerar automáticamente
  • Se pueden mostrar los resultados con signos basados en la forma del modo dominante
Configuración del análisis espectral
Envolvente de sumas ponderadas

Análisis del espectro de respuesta | Entrada de datos

El software de análisis estructural de Dlubal hace mucho trabajo por usted. Los parámetros de entrada de datos relevantes para las normas seleccionadas son sugeridos por el programa de acuerdo con las reglas. Además, puede introducir los espectros de respuesta manualmente.

Los casos de carga del tipo Análisis de espectro de respuesta definen la dirección en la que actúan los espectros de respuesta y qué valores propios de la estructura son relevantes para el análisis. En la configuración del análisis espectral, puede definir detalles, si es preciso, para las reglas de combinación y amortiguamiento, así como la aceleración de período cero (ZPA).

Asignación del espectro de respuesta
Envolvente de sumas ponderadas

Análisis del espectro de respuesta | Cálculo

¿Sabía que Las cargas estáticas equivalentes se generan por separado para cada valor propio y dirección de excitación relevantes. Estas cargas se guardan en un caso de carga del tipo Análisis del espectro de respuesta y RFEM/RSTAB realiza un análisis estático lineal.

Envolvente de sumas ponderadas

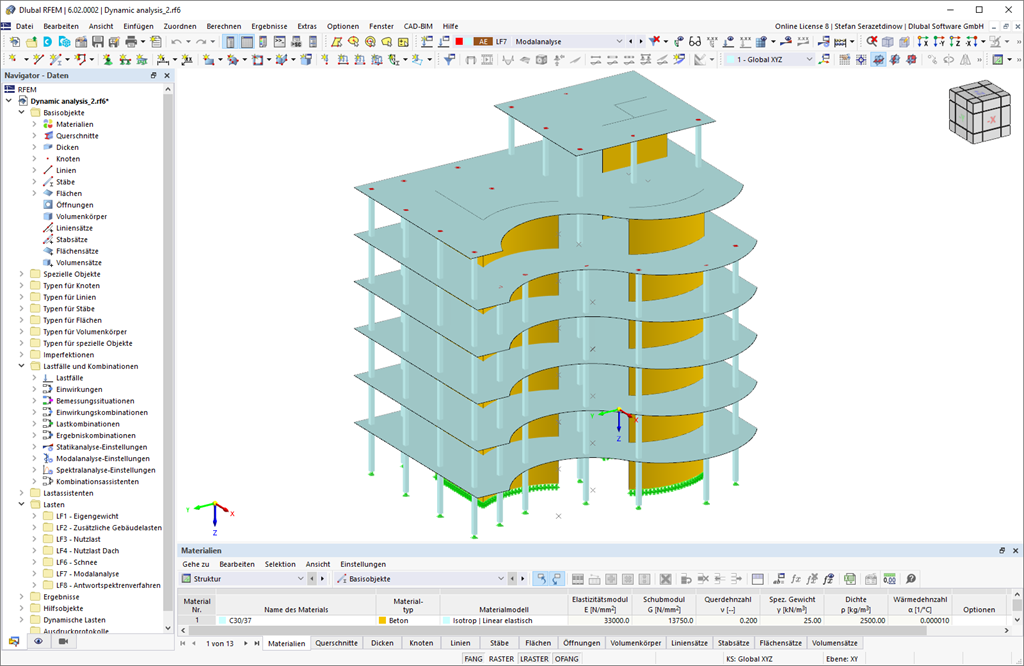

Método del espectro de respuesta - Sistema
Análisis del espectro de respuesta - Informe

Análisis del espectro de respuesta | Resultados

Los casos de carga del tipo Análisis de espectro de respuesta contienen las cargas equivalentes generadas. Primero, las contribuciones modales se deben superponer con la regla SRSS o CQC. En este caso, puede usar los resultados con signo según la forma del modo dominante.

Posteriormente, los componentes direccionales de las acciones sísmicas se combinan con el SRSS o la regla del 100%/30%.
