Analyse du spectre de réponse pour RSTAB 9

Analyse du spectre de réponse pour RSTAB 9

Les forces de la nature sont un ennemi naturel pour tout ingénieur structure. Pas d'inquiétude, vous pouvez effectuer vos calculs à l'avance en cas de séisme. Le module complémentaire Analyse du spectre de réponse vous aidera dans cette tâche. Il effectue des analyses sismiques à l'aide de la méthode du spectre de réponse multimodale. Vous pouvez créer les spectres requis selon les normes ou les définir vous-même. Le logiciel les utilise pour générer les efforts statiques équivalents.

Le module complémentaire a encore plus à vous offrir, telle qu'une bibliothèque complète d'accélérogrammes issus de zones sismiques. Vous pouvez les utiliser pour générer des spectres de réponse.

Remarque : La condition préalable aux analyses sismiques à l'aide de l'analyse du spectre de réponse multimodal est l'analyse des vibrations propres dans le module complémentaire Analyse modale.

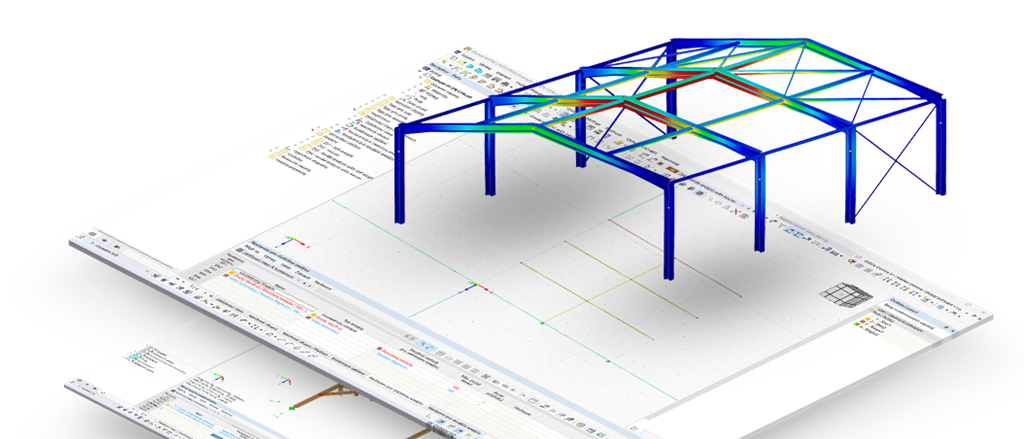

Banner | Analyse du spectre de réponse pour RSTAB 9
Analyse du spectre de réponse - Système

Analyse du spectre de réponse | Fonctionnalités

  • Les spectres de réponse des normes suivantes sont implémentés :
    • Union européenne | Drapeau EN 1998-1:2010 + A1:2013 (Union Européenne)
    • DK | Drapeau DIN 4149:2005-04 (Allemagne)
    • Suisse | Drapeau SIA 261:2020-08 (Suisse)
    • Suisse | Drapeau SIA 261:2014-07 (Suisse)
    • Australie | Drapeau AS 1170.4: 2018-02 (Australie)
    • FR | Drapeau ASCE 7 | 2022 - IBC | 2024 (États-Unis)
    • FR | Drapeau ASCE 7 | 2016 - IBC | 2018/21 (États-Unis)
    • FR | Drapeau ASCE 7 | 2010 - IBC | 2012/15 (États-Unis)
    • FR | Drapeau ASCE 7 | 2005 - IBC | 2009 (États-Unis)
    • FR | Drapeau IBC 2000 (États-Unis)
    • Drapeau du Mexique CFE Sismo:2015-07 (Mexique)
    • Argentine CIRSOC 103:2013-07 (Argentine)
    • DTR-BC 2-48: 2003 (Algérie)
    • République populaire de Chine | Drapeau GB 50011-2010-12 (Chine)
    • Inde | Drapeau IS 1893:2016-12 (Inde)
    • Canada | Drapeau NBC 2020 (Canada)
    • Canada | Drapeau NBC 2015 (Canada)
    • NCh 433: 2009 (Chili)
    • Drapeau de l'Espagne NCSE 02:2009 (Espagne)
    • Drapeau des Pays-Bas NPR 9998:2020-12 (Pays-Bas)
    • Colombie NSR-10: 2010-10 (Colombie)
    • Drapeau de l'Italie NTC 2018-01 (Italie)
    • Drapeau de la Roumanie P 100-1:2013-08 (Roumanie)
    • Drapeau de l'Afrique du Sud SANS 10160-4:2017-02 (Afrique du Sud)
    • Arabie Saoudite SBC 301:2018 (Arabie Saoudite)
    • Turquie TBEC:2018 (Turquie)
  • Les annexes nationales suivantes selon l'EN 1998-1 sont disponibles :
    • DK | Drapeau DIN EN 1998-1/NA:2023-11 (Allemagne)
    • Autriche | Drapeau ÖNORM EN 1998-1/NA:2017-07 (Autriche)
    • Suisse | Drapeau SN 1998-1/NA:2019-12 (Suisse)
    • Union européenne | Drapeau 1998-1/NA:2013-05 (Union Européenne)
    • Bosnie-Herzégovine BAS EN 1998-1/NA:2018 (Bosnie-Herzégovine)
    • Bulgarie | Drapeau BDS 1998-1/NA:2012-03 (Bulgarie)
    • FR-FR | Drapeau BS EN 1998-1/NA:2008-08 (Royaume-Uni)
    • CS | Drapeau CSN EN 1998-1/NA:2016-09 (République Tchèque)
    • Drapeau de Chypre CYS EN 1998-1/NA:2009-03 (Chypre)
    • Pavillon Grec ELOT EN 1998-1/NA:2015-04 (Grèce)
    • Drapeau de la Croatie HRN EN 1998-1/NA:2011-06 (Croatie)
    • Drapeau Lituanie LST EN 1998-1/NA:2010-12 (Lituanie)
    • Drapeau Luxembourg ILNAS EN 1998-1/NA:2011-09 (Luxembourg)
    • Drapeau Lettonie LVS EN 1998-1/NA:2015-01 (Lettonie)
    • Drapeau de la Malaisie MS EN 1998-1/NA:2017-01 (Malaisie)
    • Drapeau Hongrie MSZ EN 1998-1/NA:2013-07 (Hongrie)
    • Drapeau Belgique NBN EN 1998-1/NA:2011-10 (Belgique)
    • Drapeau de la France NF EN 1998-1/NA:2013-12 (France)
    • Drapeau Portugal NP EN 1998-1/NA:2010-03 (Portugal)
    • Drapeau Norvège NS EN 1998-1/NA:2021-06 (Norvège)
    • Drapeau de la Slovénie SIST EN 1998-1/NA:2009-01 (Slovénie)
    • Drapeau de la Roumanie SR EN 1998-1/NA:2008-11 (Roumanie)
    • Serbie SRPS EN 1998-1/NA:2018-12 (Serbie)
    • Drapeau de Singapour SS EN 1998-1/NA:2013-02 (Singapour)
    • Drapeau Slovaquie STN EN 1998-1/NA:2009-04 (Slovaquie)
    • Drapeau de l'Espagne UNE EN 1998-1/NA:2020-01 (Espagne)
    • Drapeau de l'Italie UNI EN 1998-1/NA:2013-03 (Italie)
  • Spectres de réponse définis par l’utilisateur ou générés à partir d’accélérogrammes
  • Approche des spectres de réponse directionnels
  • Les modes propres pertinents pour le spectre de réponse peuvent être sélectionnés manuellement ou automatiquement (la règle des 5% du EC 8 peut être appliquée)
  • Combinaisons de résultats par superposition modale (règle SRSS ou CQC) et superposition directionnelle (règle SRSS ou 100% / 30%)
  • Les effets de torsion aléatoire peuvent être pris en compte automatiquement
  • Les résultats signés basés sur le mode propre dominant peuvent être produits

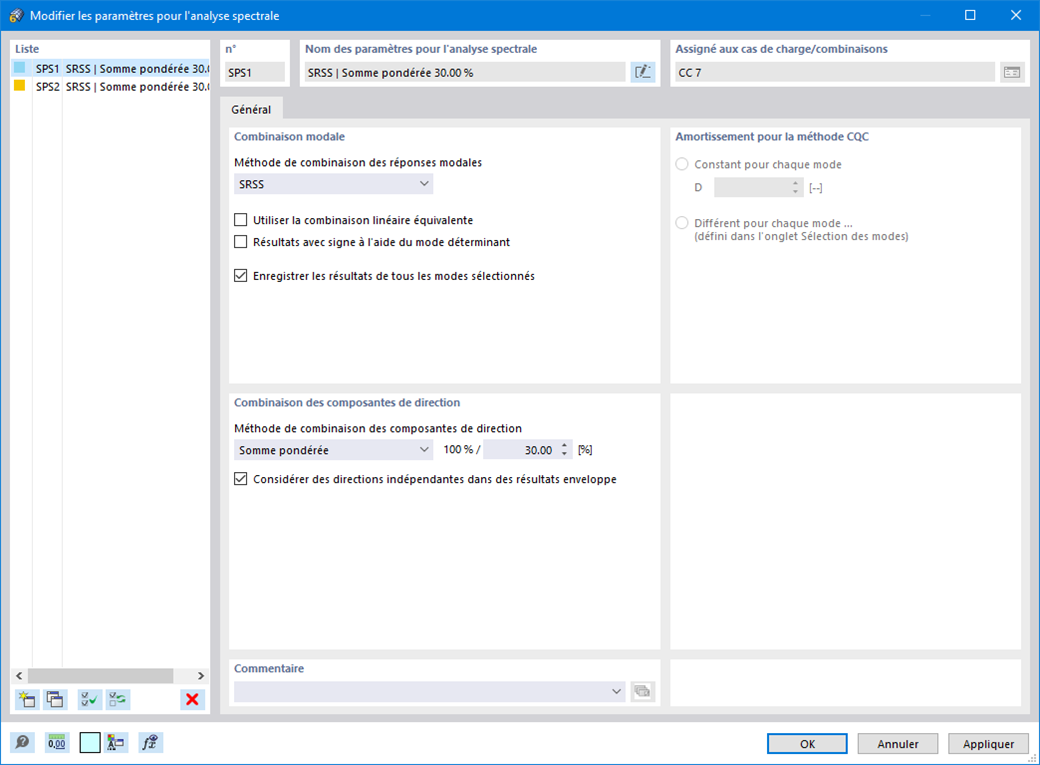

Paramètres pour l'analyse spectrale
Enveloppe des sommes pondérées

Analyse du spectre de réponse | Entrée

Le logiciel de calcul de structure Dlubal vous facilite beaucoup la tâche. Les paramètres d'entrée pertinents pour les normes sélectionnées sont suggérés par le logiciel conformément aux règles. Il est également possible d'entrer manuellement les spectres de réponse.

Les cas de charge de type Analyse du spectre de réponse définissent la direction dans laquelle agissent les spectres de réponse et les valeurs propres de la structure pertinentes pour l'analyse. Dans les paramètres de l'analyse spectrale, il est possible de définir précisément des détails pour les règles de combinaison, voire d'amortissement, ainsi que l'accélération à période nulle (ZPA).

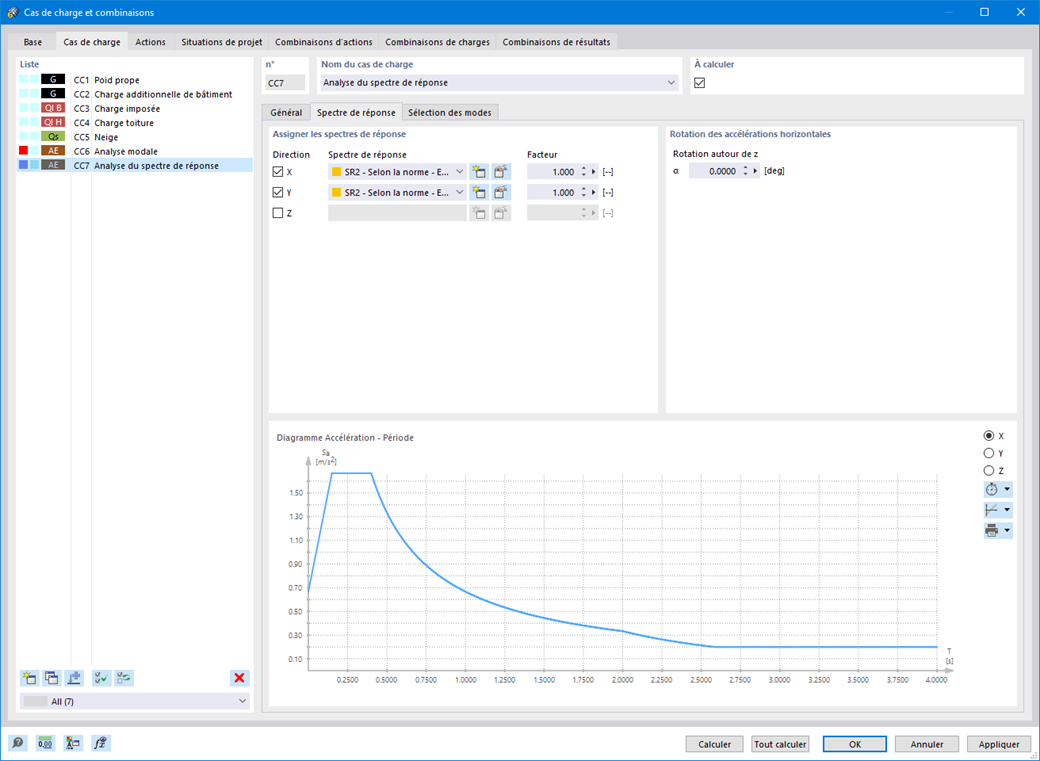

Attribuer le spectre de réponse
Enveloppe des sommes pondérées

Analyse du spectre de réponse | Calcul

Le saviez-vous ? Les charges statiques équivalentes sont générées séparément pour chaque mode propre et direction d'excitation pertinente. Ces charges sont enregistrées dans un cas de charge de type Analyse du spectre de réponse et RFEM/RSTAB effectue une analyse statique linéaire.

Enveloppe des sommes pondérées
Méthode du spectre de réponse - Système

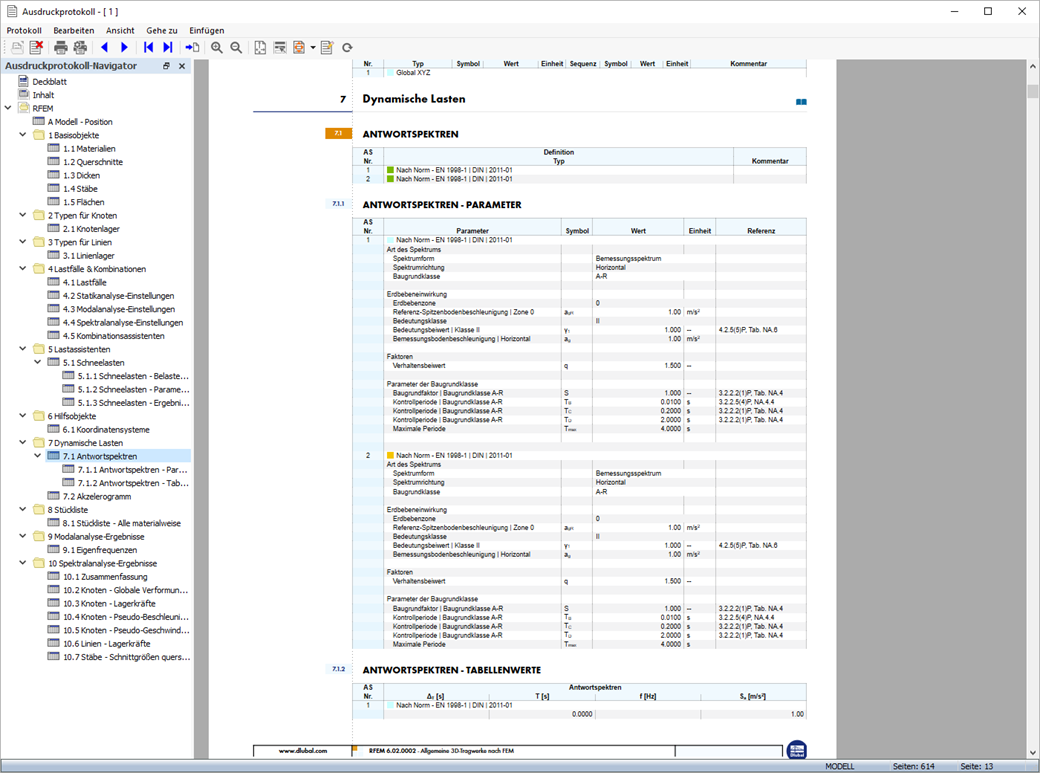

Analyse du spectre de réponse - Rapport d'impression

Analyse du spectre de réponse | Résultats

Les cas de charge de type analyse spectrale de réponse contiennent les charges équivalentes générées Tout d'abord, les contributions modales (règle SRSS ou CQC) doivent être superposées. Des résultats avec signes basés sur le mode propre dominant sont possibles dans ce cas.

Les composants directionnels des actions sismiques sont ensuite combinés soit avec la règle SRSS soit avec la règle 100%/30%.
