Консоль
Консоль полезна для ввода и выполнения команд или проверки результатов. Откройте консоль, щелкнув соответствующую запись в меню «Вид», или используйте кнопку
на панели инструментов.

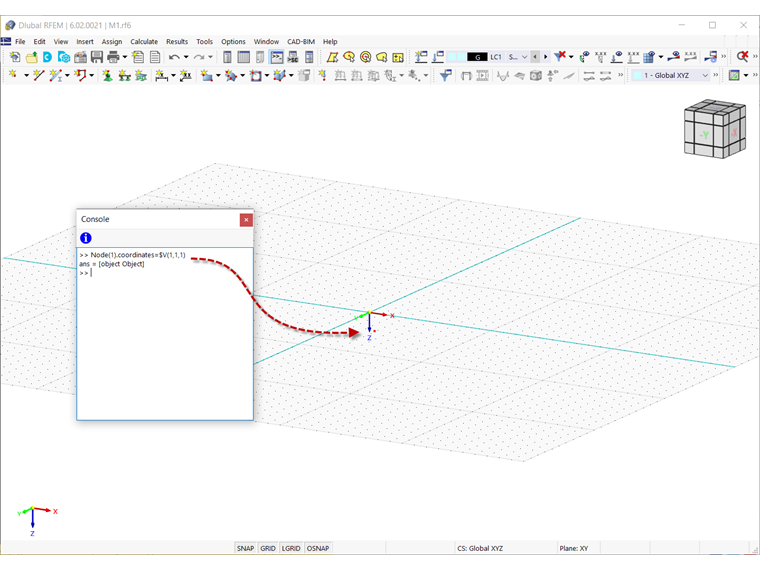

Вы можете вводить и выполнять команды прямо в консоли. Автозаполнение помогает быстро вставлять функции и свойства объектов. Это также помогает избежать ошибок ввода и синтаксиса. Например, на изображении Выполнение команд в консоли показано, как задать узел с координатами X = 1, Y = 1, Z = 1. Наконец, выполните команду, заданную в консоли, с помощью клавиши Enter.

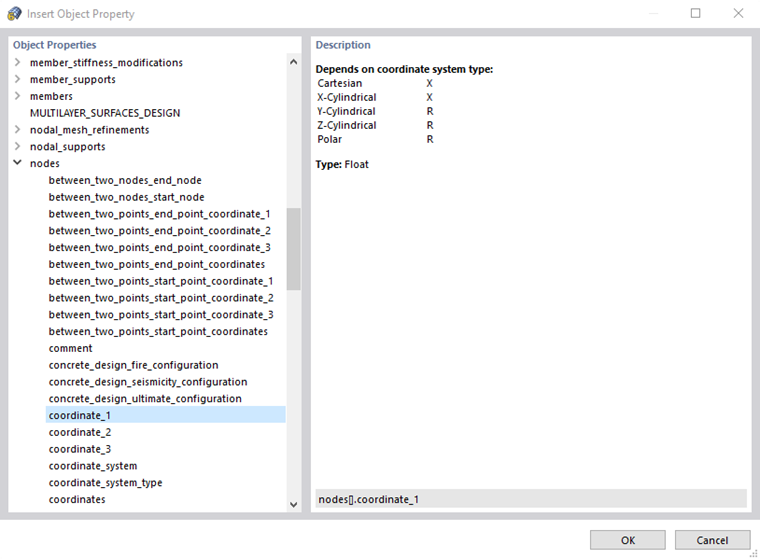

Вы также можете вставить любые свойства объекта в качестве ссылок на команды в консоли. Кнопка
позволяет просматривать требуемые свойства объекта в диалоговом окне. Затем перенесите свойства объекта в консоль, дважды щелкнув ее или нажав OK.
Диспетчер скриптов
Менеджер сценариев позволяет вам организовать папки сценариев и файлы сценариев. Вы можете открыть диспетчер сценариев, щелкнув соответствующую запись в меню «Просмотр» или кнопку
на панели инструментов. Категория скриптов Dlubal содержит несколько примеров файлов скриптов, созданных во время установки. В папке «includes» вы также найдете библиотеку функций, к которым можно получить доступ в вашем файле сценария с помощью команды «include ()».
Щелкните правой кнопкой мыши папку, в которой вы хотите сохранить сценарий. Затем выберите в контекстном меню запись « Новый скрипт ».

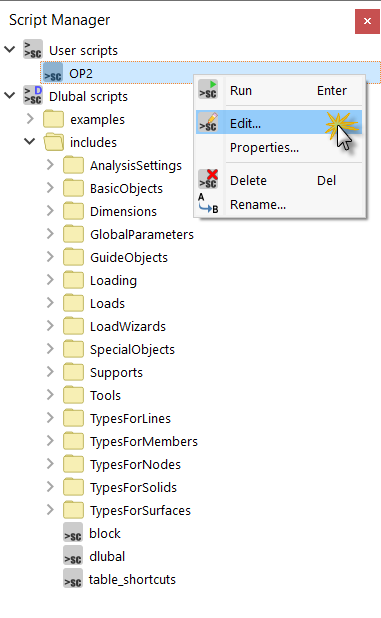

В нашем примере новый скрипт называется OP2 и доступен в пользовательских скриптах после того, как был создан. Чтобы отредактировать его, щелкните его правой кнопкой мыши и выберите « Изменить сценарий ».
Хотя в данном вебинаре используется Notepad ++, вы можете редактировать сценарии в RFEM 6 с помощью любого другого редактора. Например, на рисунке 02 показано, как отредактировать сценарий для создания нескольких узлов на линии. В соответствии с командой, записанной в сценарии, через каждые 1 м создается узел в направлении X, который в данном случае равен 5.
Обязательно сохраните скрипт. В списке пользовательских сценариев можно дважды щелкнуть сценарий, чтобы увидеть элементы, созданные в рабочем окне RFEM.
