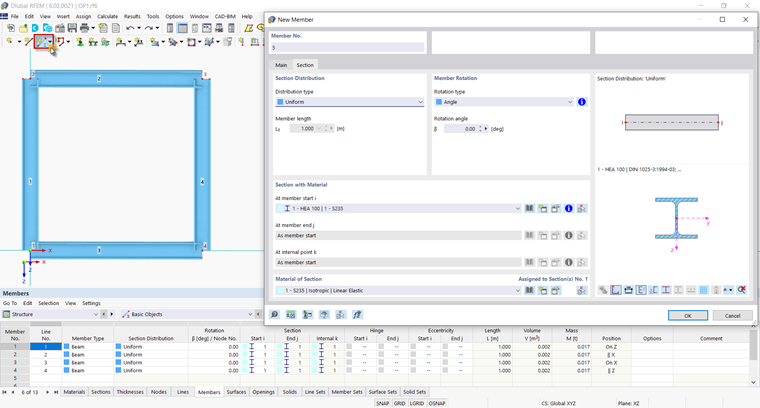

Для определения стержней используйте кнопку
на панели инструментов. Сначала определите стержни 1, 2, 3 и 4 с одинаковым поперечным сечением (HEA 100) и одинаковой длиной (1 м).

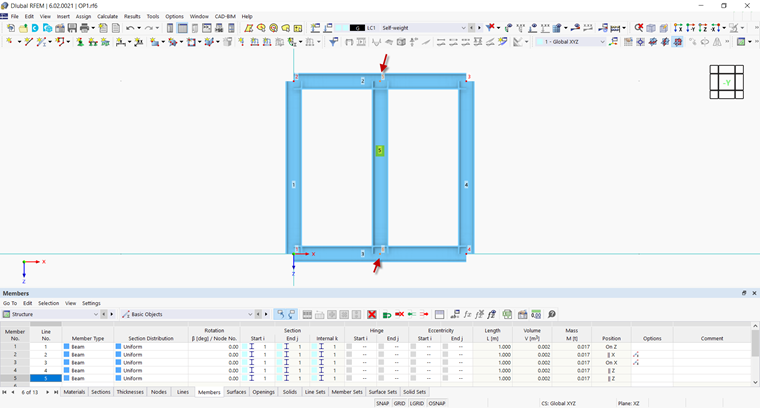

Бар нет. 5 сначала располагается посередине между верхним поясом (такт 2) и нижним поясом (такт 3). Для этого создайте промежуточные узлы как на элементе № 2, так и на элементе № 3. Промежуточные узлы могут быть созданы с помощью функции Split line/member. Затем соедините эти узлы с новым стержнем (т.е. стержнем № 5), который имеет такое же сечение (HEA 100), что и другие стержни.
