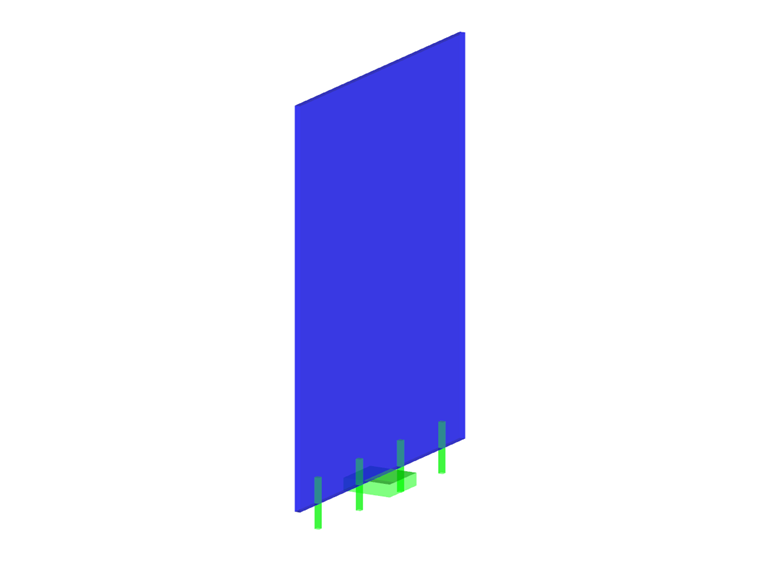

С одной стороны она прикреплена к тонкой пластине, а с другой, нагружена распределенным крутящим моментом. Сначала плита моделируется в виде плоской пластины. Кроме того, пластина моделируется как одна четвертая поверхности цилиндра. Ширина плоской модели равна длине одной четверти окружности криволинейной модели. Таким образом, криволинейная модель имеет почти одинаковую постоянную кручения, что и плоская модель.
