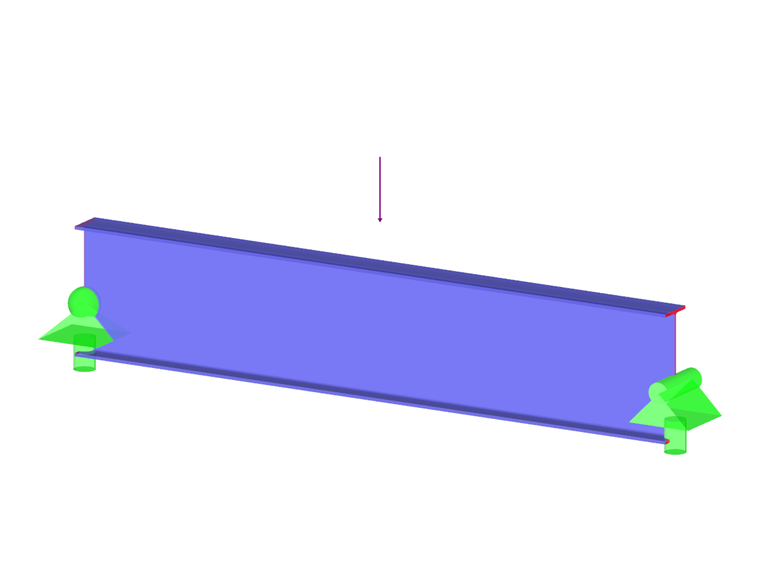

На рисунке 1 показана балка ASTM A992 W 24x62 со сдвигом на концах 48 000 и 145 000 kips от постоянной и временной нагрузки соответственно. Verify the available shear strength of the selected beam, based on LRFD and ASD.
W-образная форма с сильным осевым сдвигом по AISC G.1A
