Ein Träger vom Typ ASTM A992 W 24×62 mit Endscherkräften von Eigen- und Nutzlast i.H.v. 48.000 und 145.000 kips ist in Bild 1 dargestellt. Verify the available shear strength of the selected beam, based on LRFD and ASD.

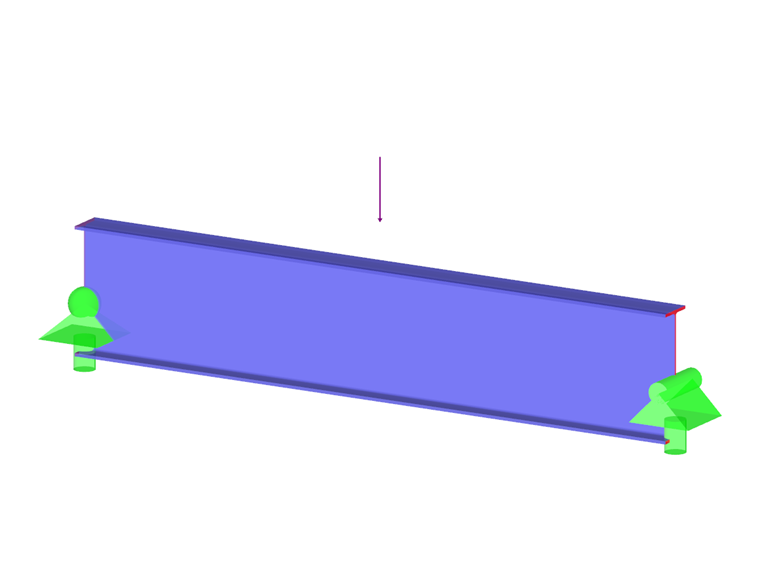

W-Form in starkem Achsenschub nach AISC G.1A
