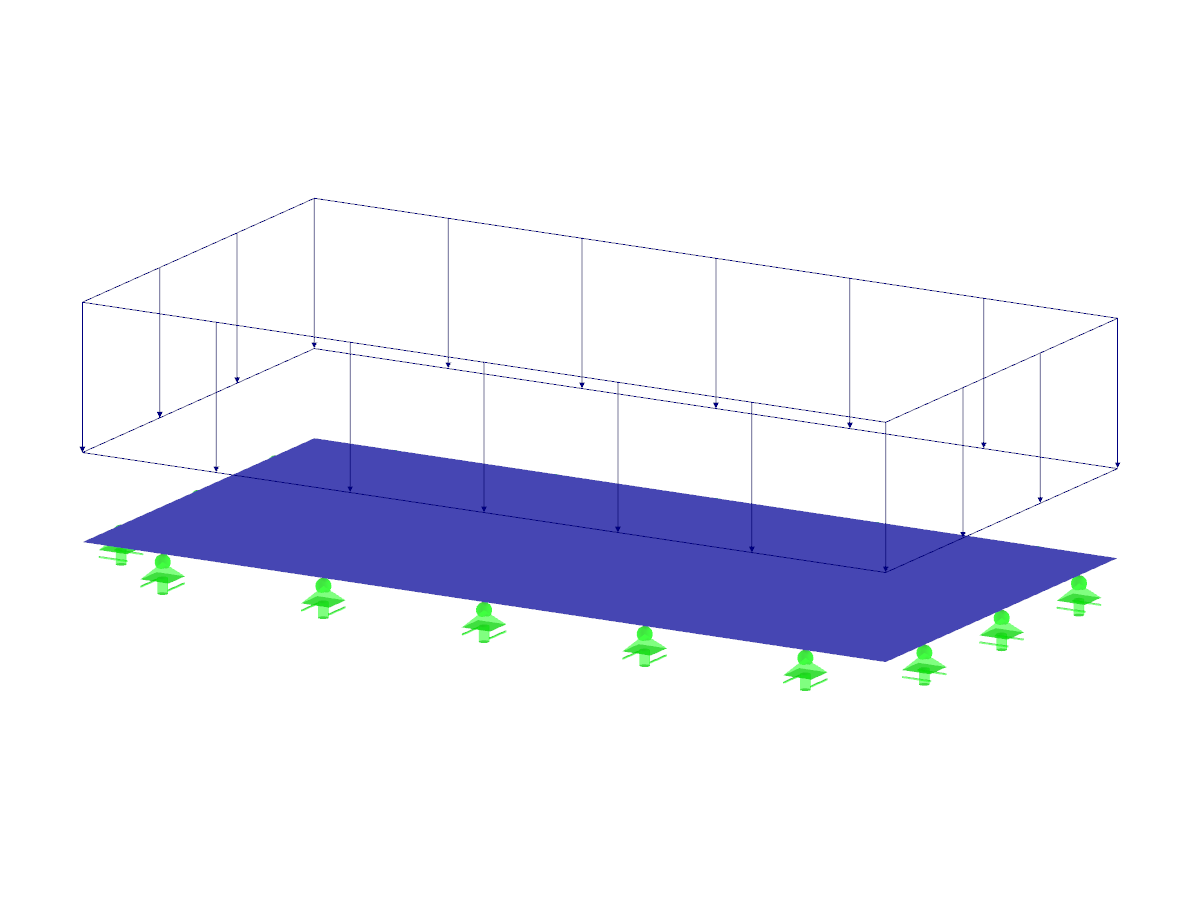

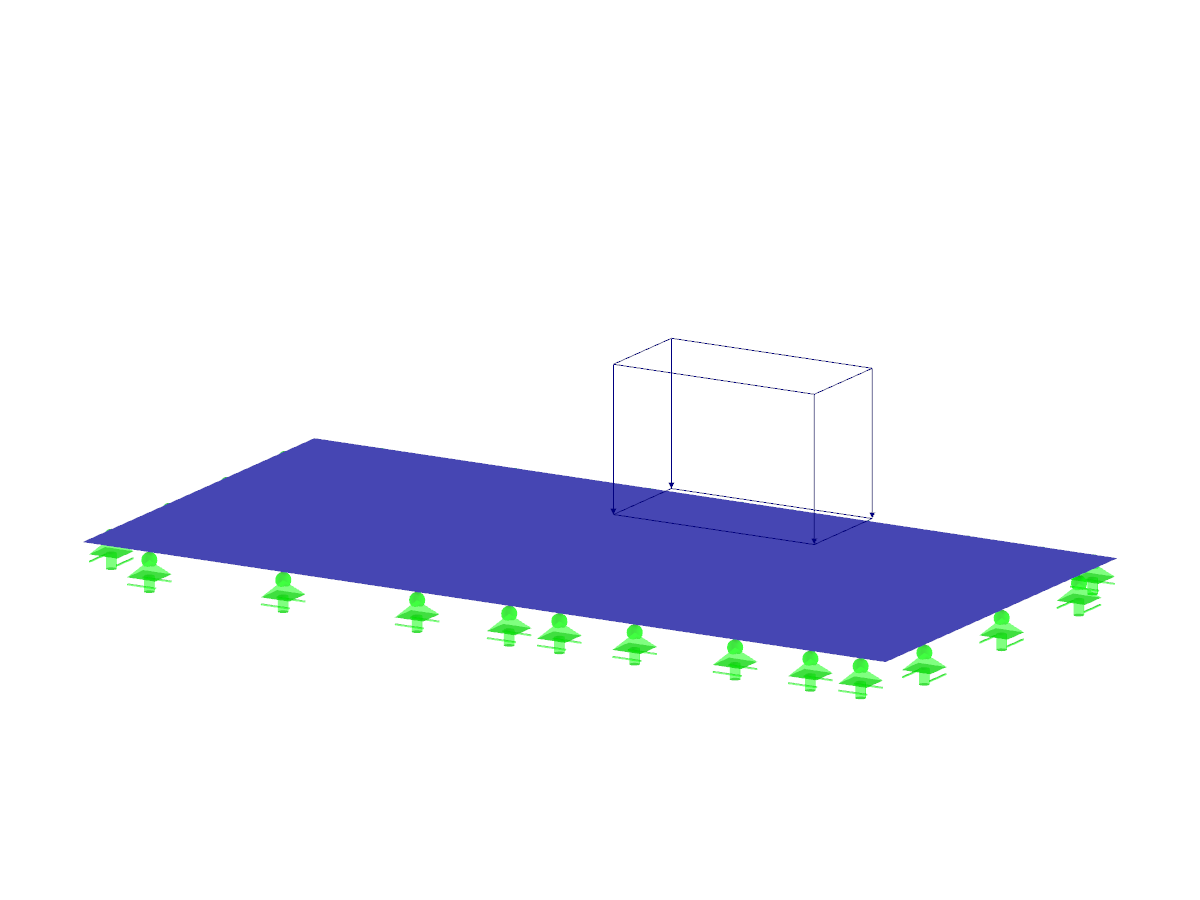

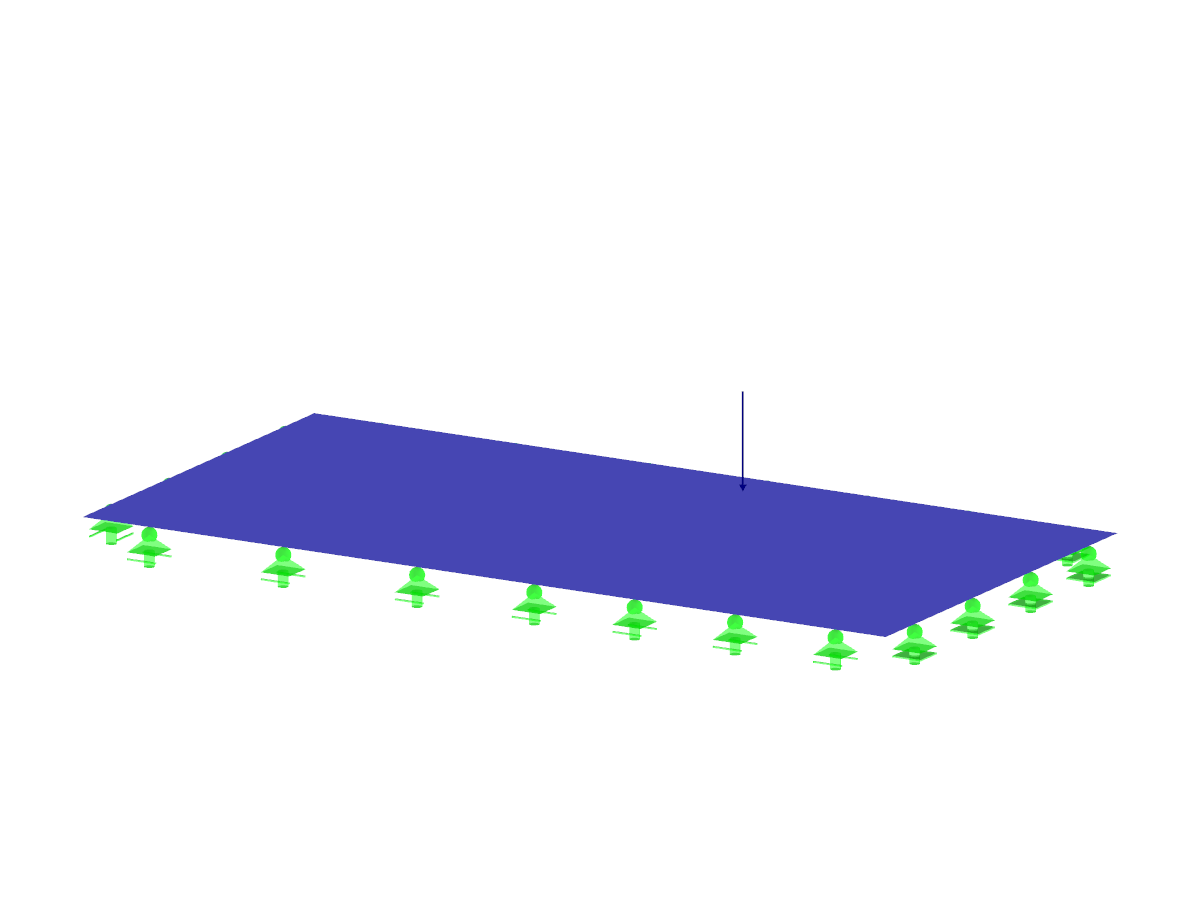

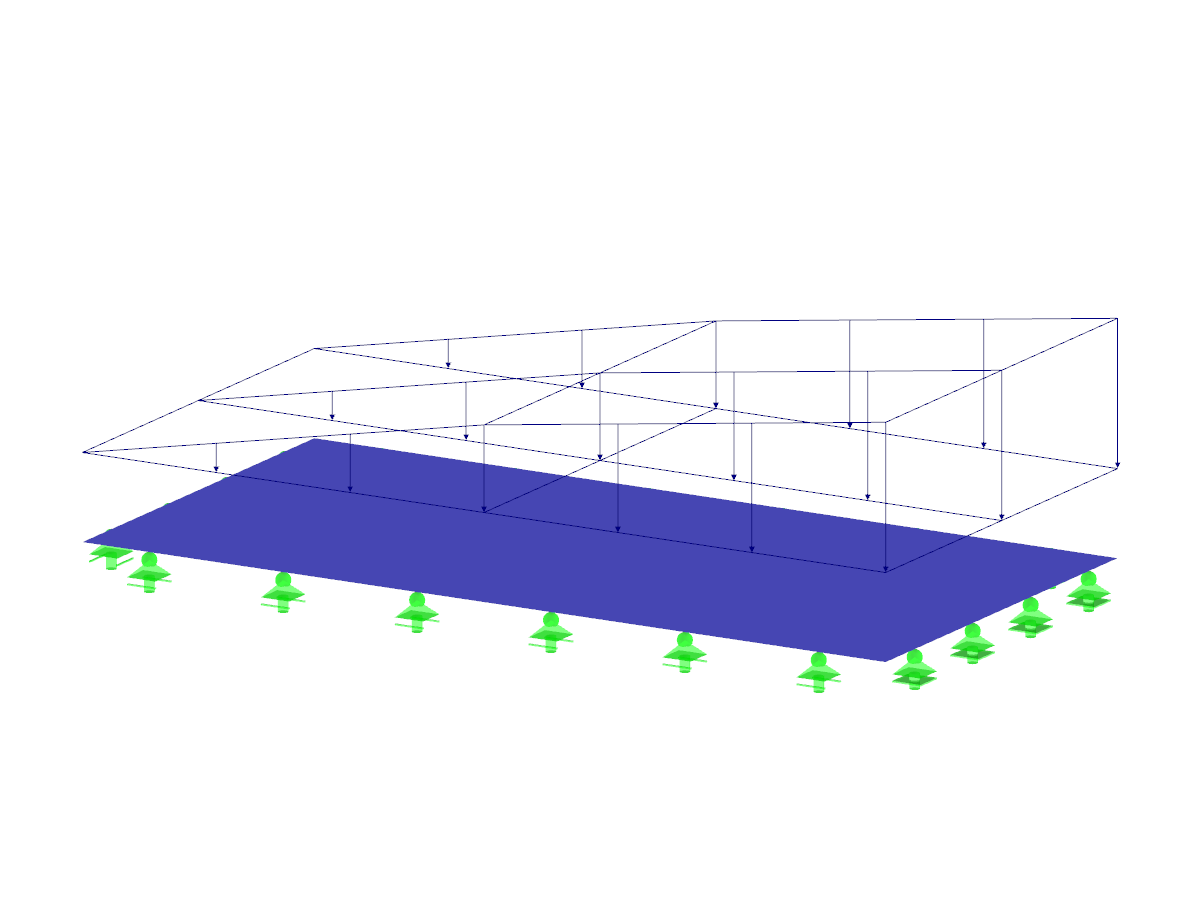

Просто опертая прямоугольная плита подвергается различным типам нагрузок. Исходя только из теории малых деформаций и пренебрегая собственным весом, определите прогиб в центре тяжести для каждого типа нагрузки.
Пример проверки 000073 | 1
| Количество узлов | 4 |
| Количество линий | 4 |
| Количество поверхностей | 1 |
| Количество загружений | 1 |
| Размеры | 2,000 x 1,000 x 0,000 m |
| Версия программы | 5.07.00 |
