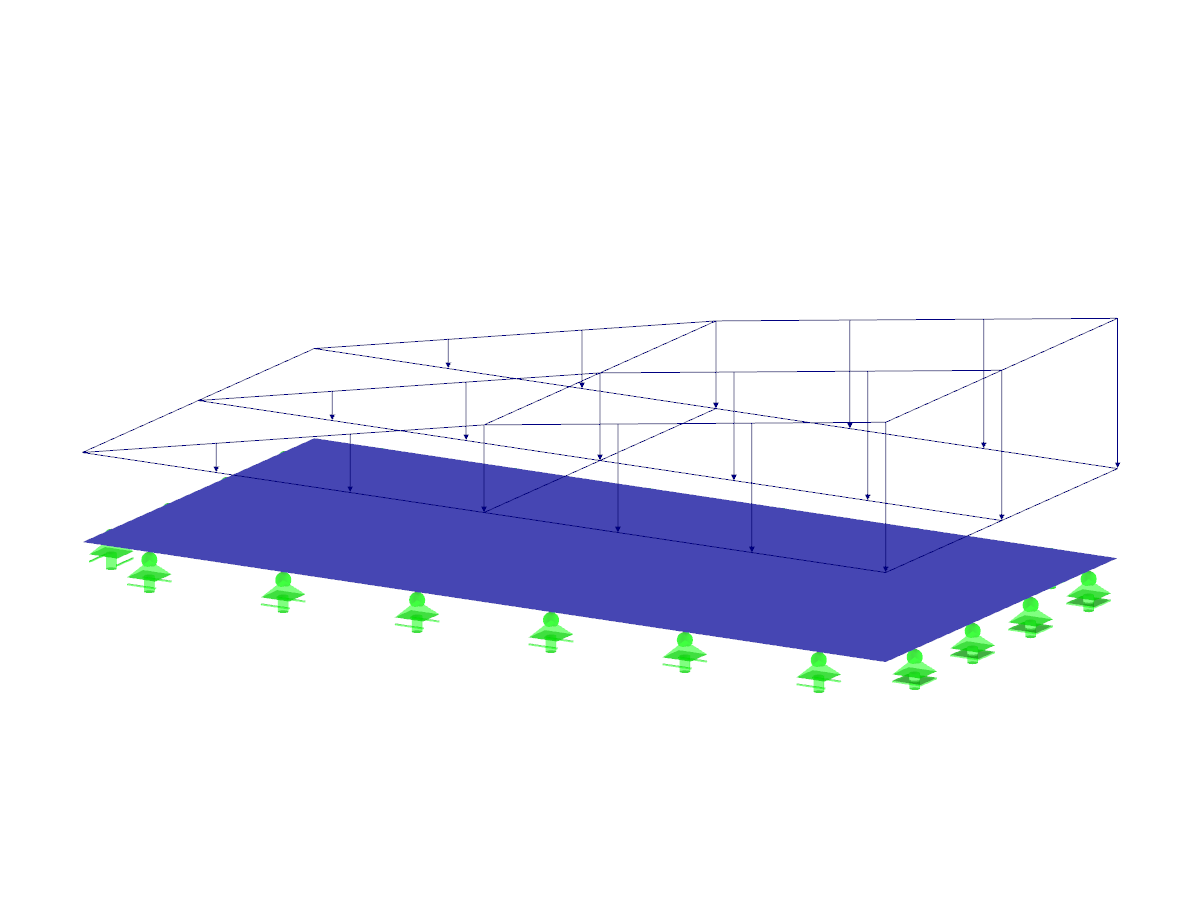

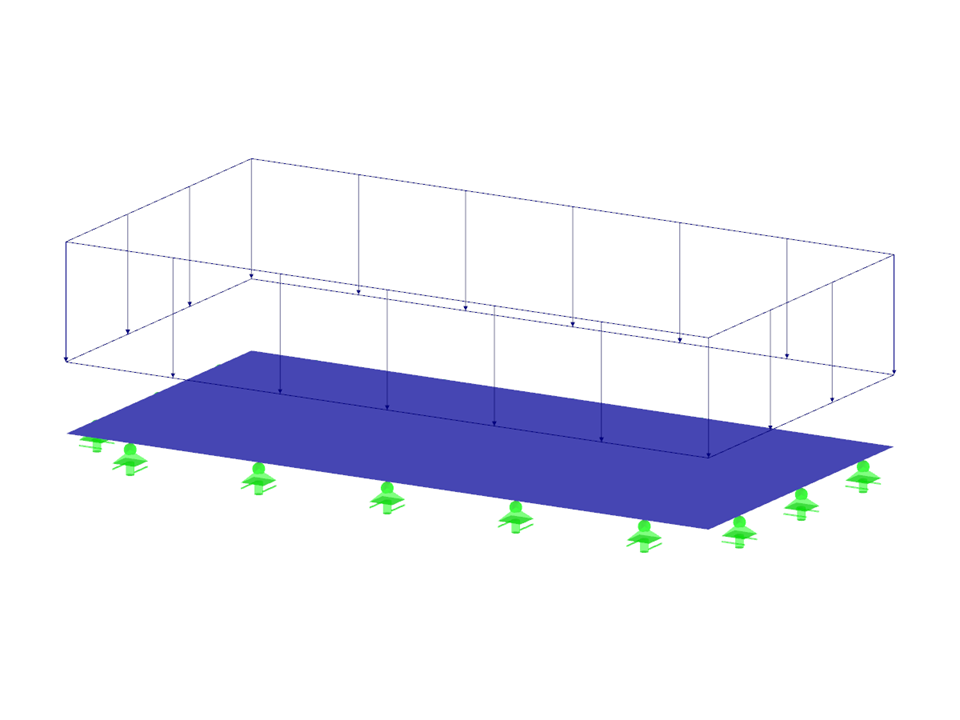

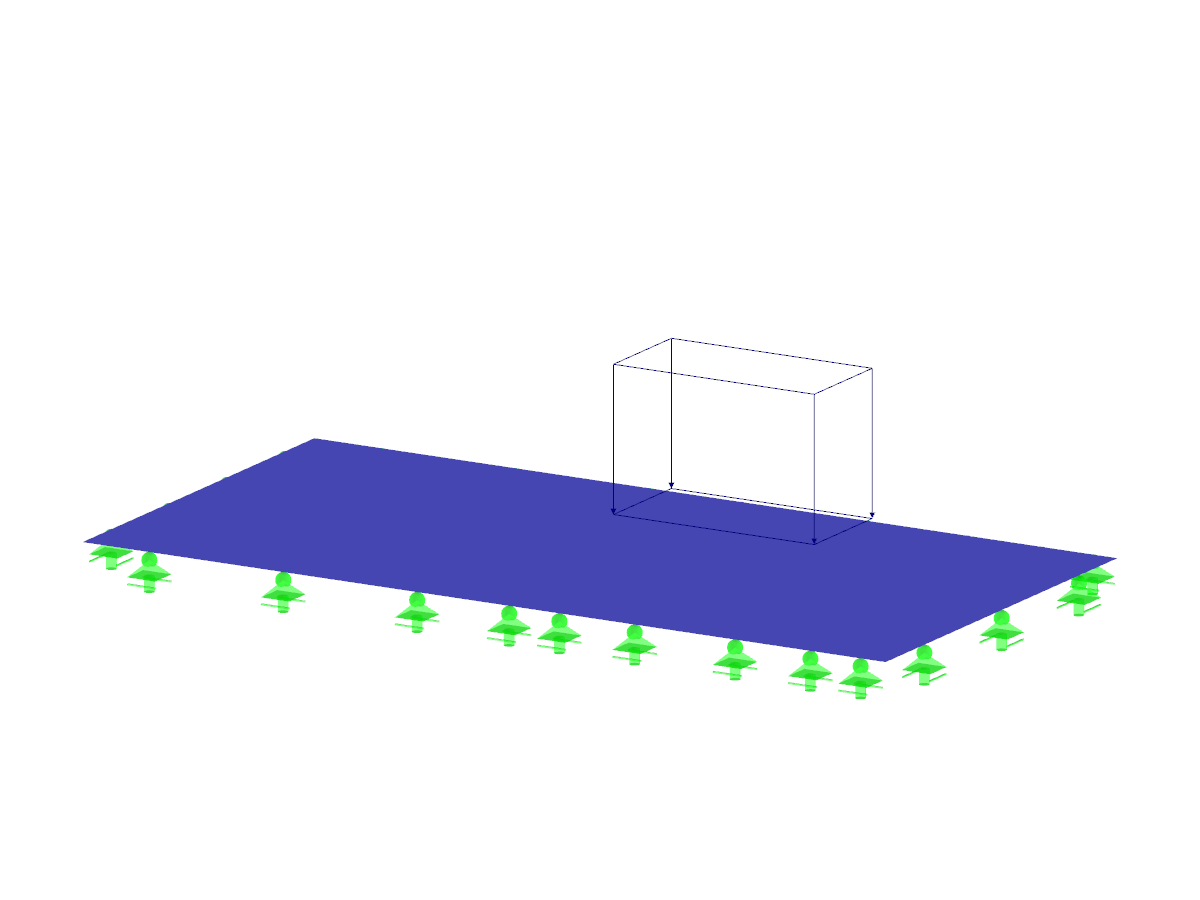

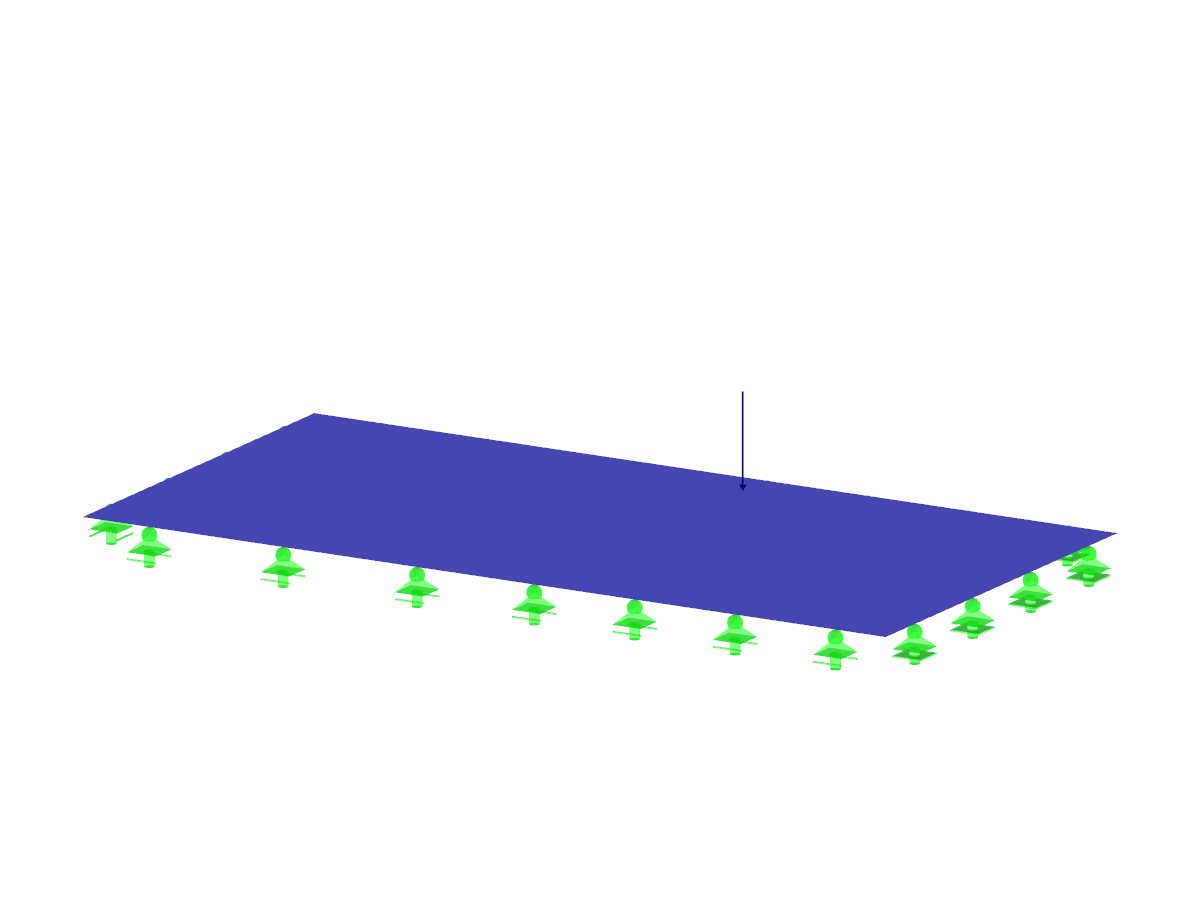

Una piastra rettangolare semplicemente supportata è soggetta a diversi tipi di carico. Assumendo solo la teoria della piccola deformazione e trascurando il peso proprio, determinare l'inflessione al suo baricentro per ogni tipo di carico.
Esempio di verifica 000073 | 1
| Numero di nodi | 4 |
| Numero di linee | 4 |
| Numero di superfici | 1 |
| Numero di casi di carico | 1 |
| Dimensioni | 2.000 x 1.000 x 0.000 m |
| Versione del programma | 5.07.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
