Manuel en ligne RFEM | Surfaces

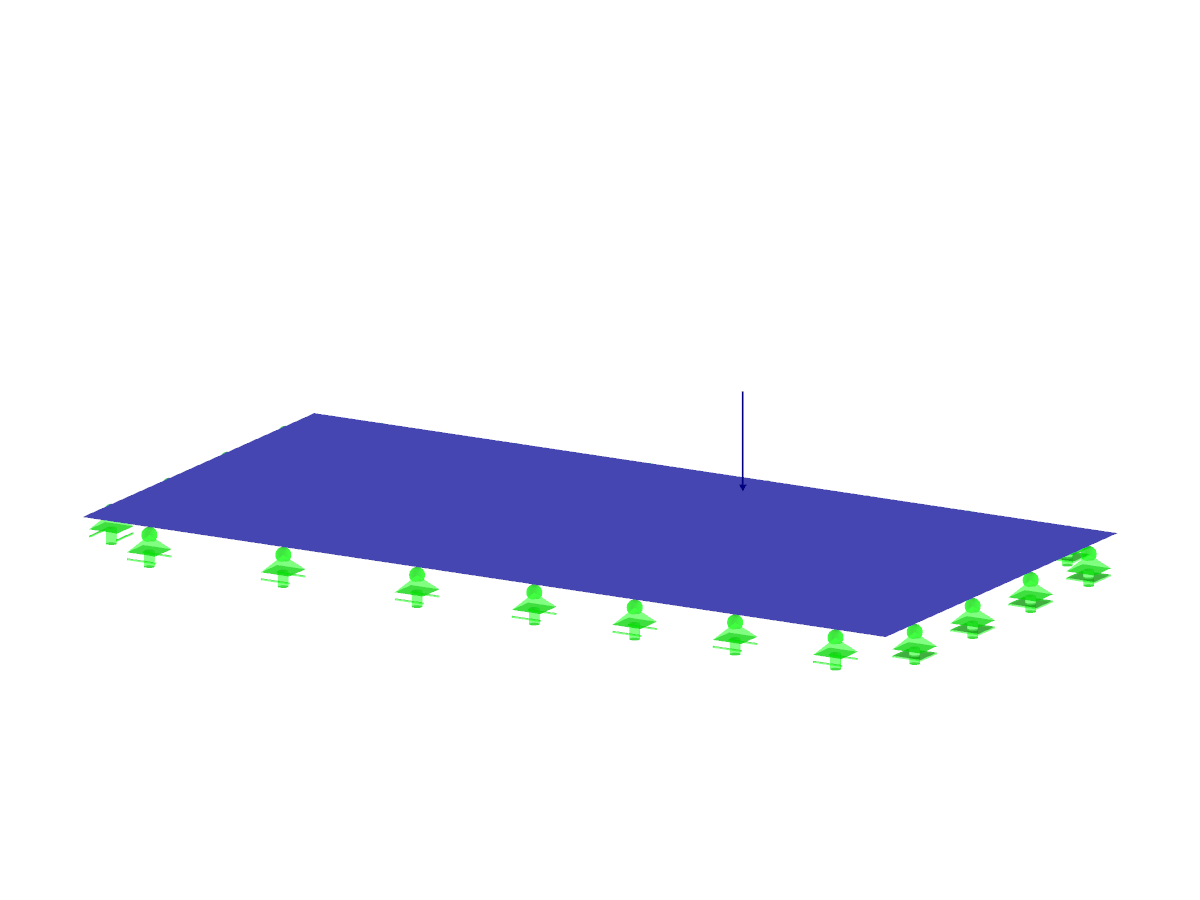

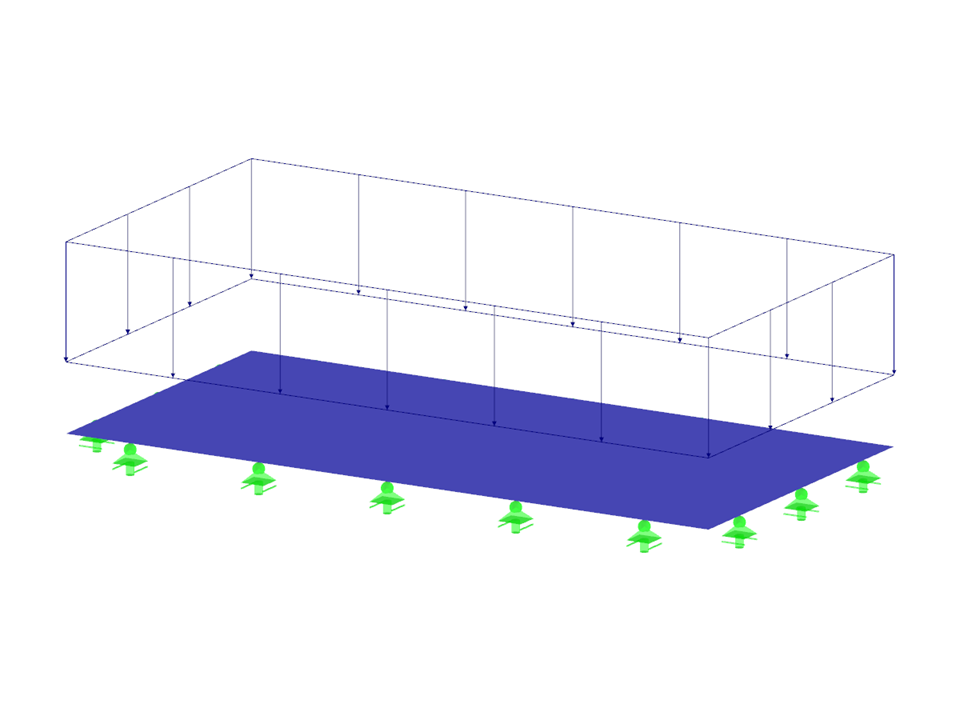

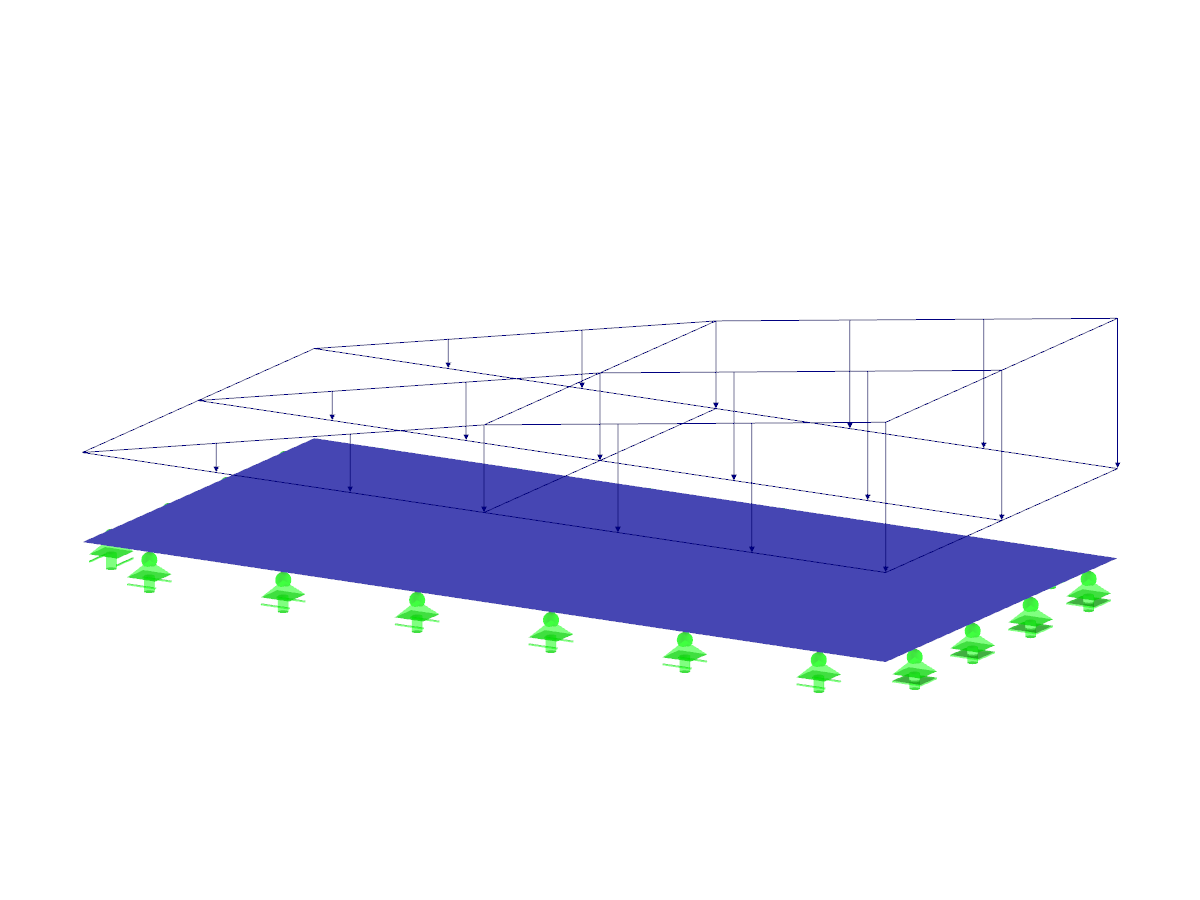

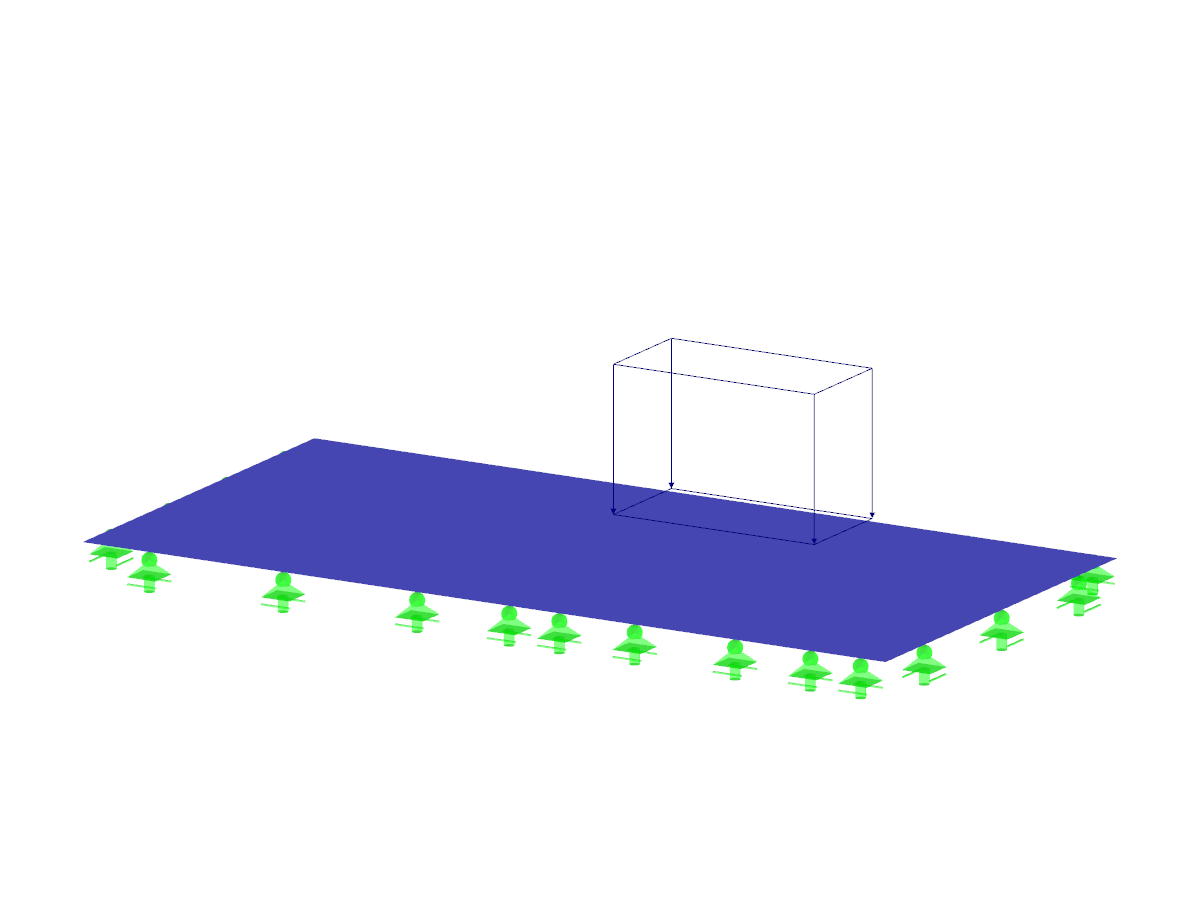

Une plaque rectangulaire sur appuis simples est chargée de différents types de charge. En supposant uniquement la théorie des petites déformations et en négligeant le poids propre, déterminez la flèche au niveau de son centre de gravité pour chaque type de charge.
Exemple de vérification 000073 | 1
| Nombre de nœuds | 4 |
| Nombre de lignes | 4 |
| Nombre de surfaces | 1 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 2,000 x 1,000 x 0,000 m |
| Version du logiciel | 5.07.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
