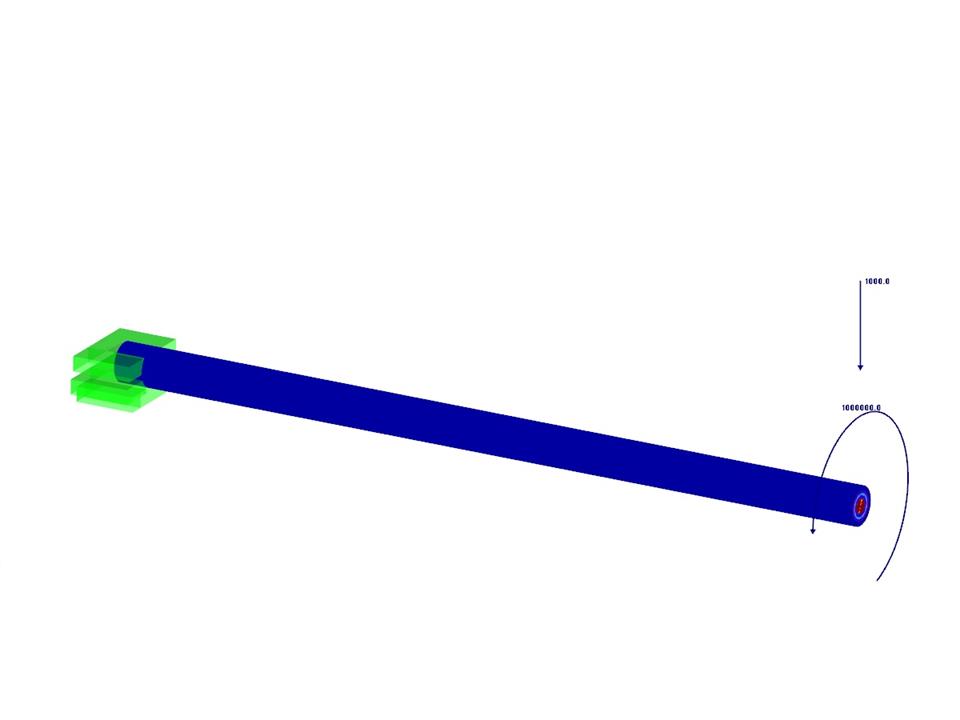

На консоль круглого сечения действуют сосредоточенные изгибающая сила и крутящий момент. В данном контрольном примере мы сравним приведенные напряжения по теории фон Мизеса и Треска.
Контрольный пример 000075 | 2
| Количество узлов | 16 |
| Количество линий | 11 |
| Количество поверхностей | 5 |
| Количество тел | 2 |
| Количество загружений | 1 |
| Общий вес | 0,015 t |
| Размеры | 1,110 x 0,160 x 0,160 m |
| Версия программы | 5.07.04 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
