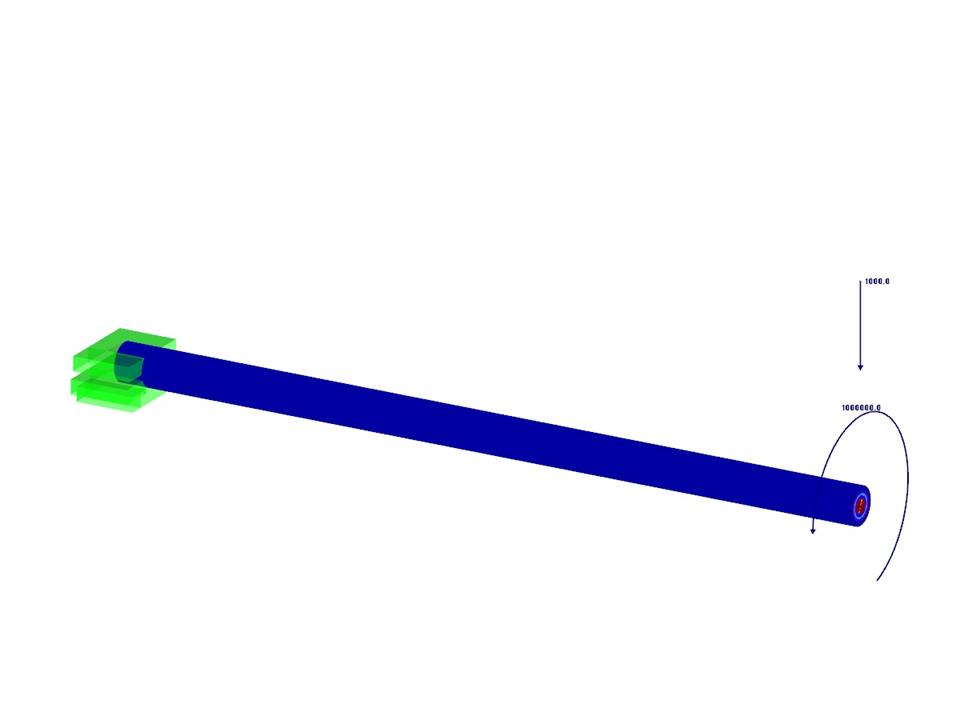

Uno sbalzo con una sezione trasversale circolare è caricato da una forza di flessione concentrata e da una coppia. Questo esempio di verifica mira a confrontare la tensione ridotta secondo le teorie di von Mises e Tresca.
Esempio di verifica 000075 | 2
| Numero di nodi | 16 |
| Numero di linee | 11 |
| Numero di superfici | 5 |
| Numero di solidi | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 0,015 t |
| Dimensioni | 1.110 x 0.160 x 0.160 m |
| Versione del programma | 5.07.04 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
