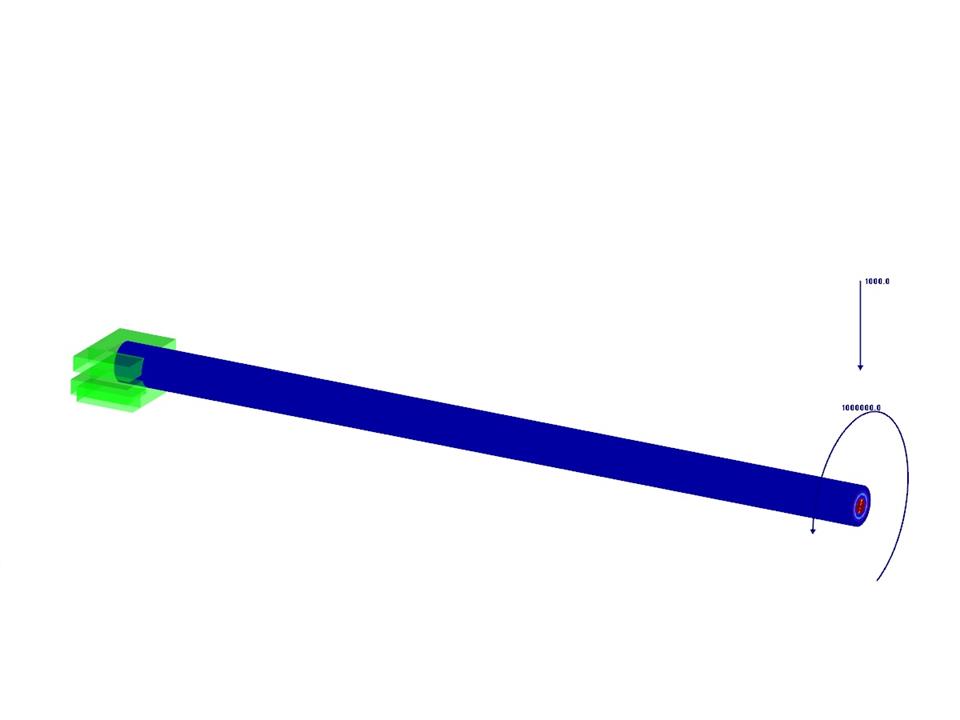

Uma consola com secção circular é carregada por forças de flexão e rotação concentradas. O objetivo deste exemplo de verificação é comparar a tensão reduzida com a das teorias de Mises e Tresca.
Exemplo de verificação 000075 | 2
| Número de nós | 16 |
| Número de linhas | 11 |
| Número de superfícies | 5 |
| Número de sólidos | 2 |
| Número de casos de carga | 1 |
| Peso total | 0,015 t |
| Dimensões | 1,110 x 0,160 x 0,160 m |
| Versão do programa | 5.07.04 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
