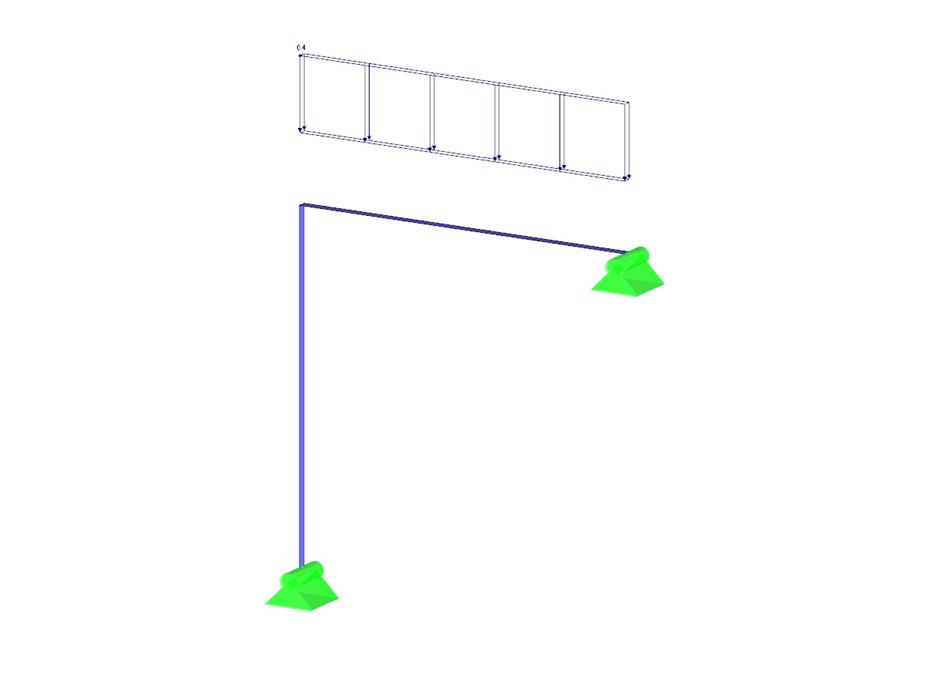

Криволинейная балка состоит из двух балок с прямоугольным сечением. Горизонтальная балка находится под действием распределенной нагрузки. Пренебрегая собственным весом, определите максимальное напряжение на верхней поверхности горизонтальной балки.
Контрольный пример 000087 | 2
| Количество узлов | 6 |
| Количество линий | 7 |
| Количество поверхностей | 2 |
| Количество загружений | 1 |
| Общий вес | 0,020 t |
| Размеры | 1,000 x 0,025 x 1,000 m |
| Версия программы | 5.12.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
