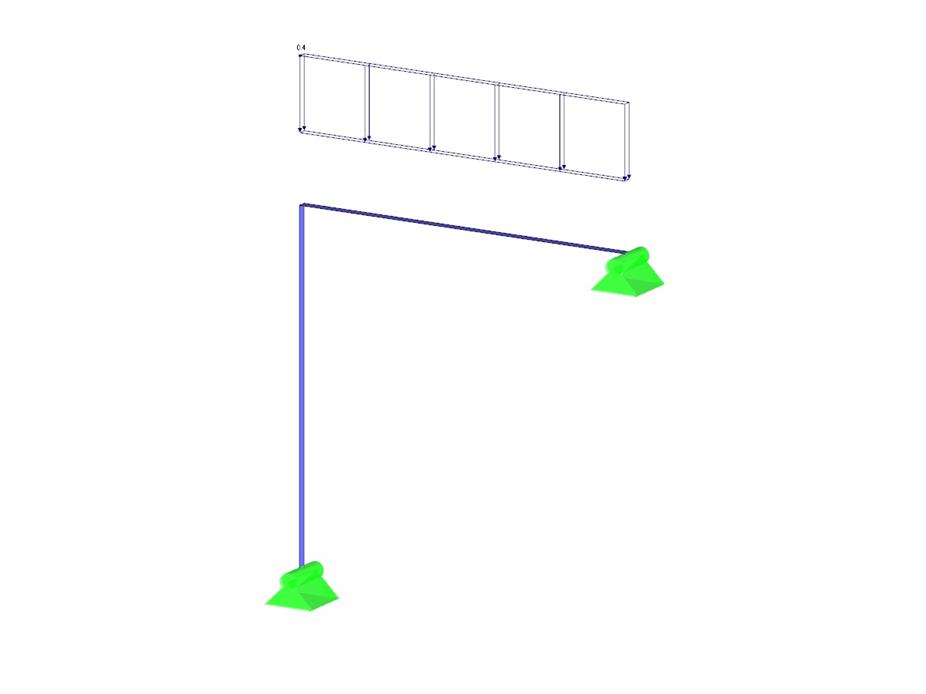

Zakřivený nosník se skládá ze dvou nosníků obdélníkového průřezu. Na vodorovný nosník působí rovnoměrné zatížení. Maximální napětí v horní části vodorovného nosníku se stanoví bez zohlednění vlastní tíhy.
Verifikační příklad 000087 | 2
| Počet uzlů | 6 |
| Počet linií | 7 |
| Počet ploch | 2 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,020 t |
| Rozměry | 1,000 x 0,025 x 1,000 m |
| Verze programu | 5.12.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
