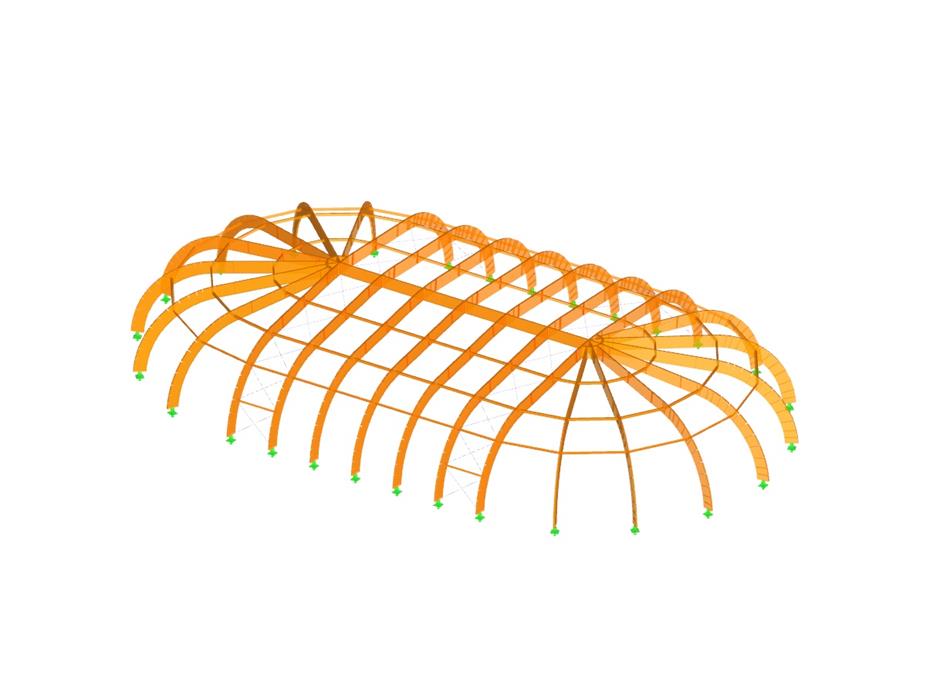

Конструкция кровли из клееной ламинированной древесины
| Количество узлов | 559 |
| Количество линий | 694 |
| Количество стержней | 694 |
| Количество загружений | 11 |
| Количество сочетаний нагрузок | 104 |
| Количество расчетных сочетаний | 3 |
| Общий вес | 114,799 t |
| Размеры | 72,313 x 42,313 x 9,628 m |
| Версия программы | 5.11.01 |
В предыдущей статье Потеря устойчивости плоской формы изгиба в деревянных конструкциях | Примеры 1 на простых примерах был пояснен практический порядок определения критического изгибающего момента Mcrit или критического изгибающего напряжения σcrit при боковом выпучивании изогнутой балки.
В нашей статье критический изгибающий момент будет найден с учетом упругого основания при наличии связи жесткости.
.png?mw=350&hash=22d4cc5696e7961e8d9ee2a7db1c2f74839b0477)
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
