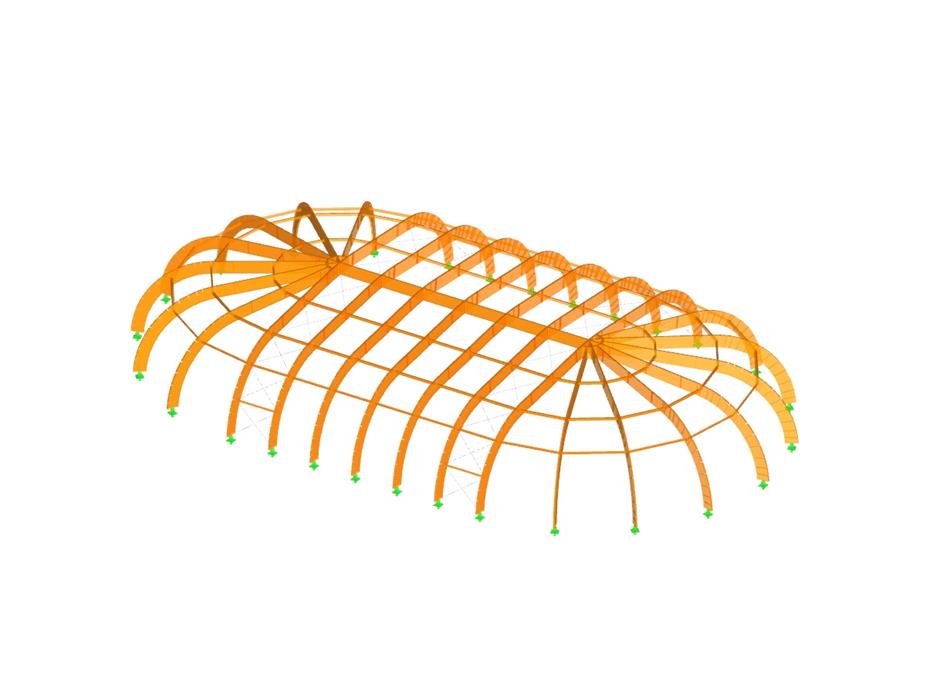

Das neue Eishockeystadion in der tschechischen Stadt Jicin ersetzt das alte nicht mehr zeitgemäße Freiluftstadion. Es dient nicht nur der städtischen Eishockeymannschaft als Spielstätte, sondern ist auch Schulen und der Öffentlichkeit zugänglich.
Der Dlubal-Kunde WIEHAG GmbH berechnete die imposante stützenfreie Dachkonstruktion aus Brettschichtholzbindern mit RSTAB. Zudem war die WIEHAG GmbH für die Herstellung und den Bau der Dachkonstruktion verantwortlich.
Statik Holzkonstruktion:
www.wiehag.com
Dachkonstruktion aus Brettschichtholz
| Anzahl Knoten | 559 |
| Anzahl Linien | 694 |
| Anzahl Stäbe | 694 |
| Anzahl Lastfälle | 11 |
| Anzahl Lastkombinationen | 104 |
| Anzahl Ergebniskombinationen | 3 |
| Gesamtgewicht | 114.799 t |
| Abmessungen | 72.313 x 42.313 x 9.628 m |
| Programmversion | 5.11.01 |
