Хоккейная арена в Йичине, Чешская республика

Проект заказчика

Строительное проектирование
Расчет конструкций
TOBRYS s.r.o.
Прага, Чехия
www.tobrys.cz

Расчет деревянных конструкций
WIEHAG GmbH
Альтхайм, Австрия
www.wiehag.com
Строительство Строительные работы
Kasper CZ s.r.o.
Трутнов, Чешская республика
www.kaspercz.cz

Проектирование
BFB studio s.r.o.
Прага, Чешская республика
bfbstudio.cz
Инвестор Город Йичин, Чешская республика
www.jicin.org

Длина: 72 м, ширина: 42 м, высота: 11 м, вес: ~ 115 т

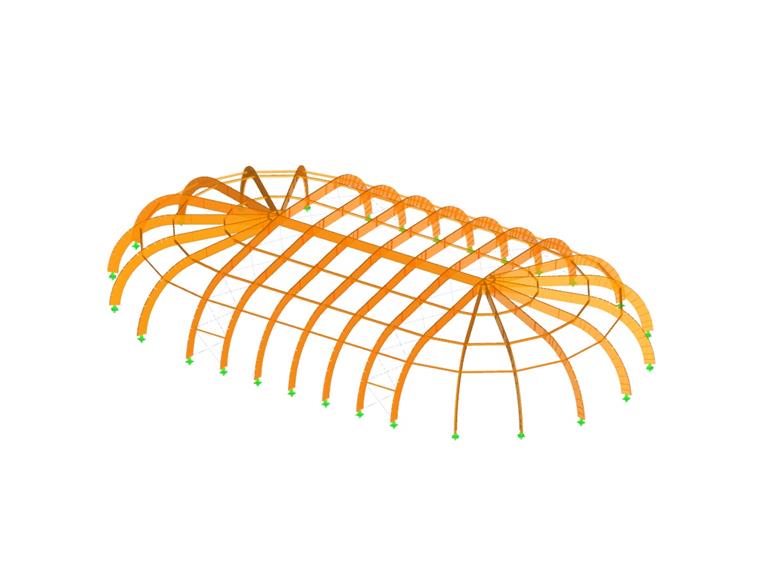

Количество узлов: 559, стержней: 694, материалов: 2, сечений: 9

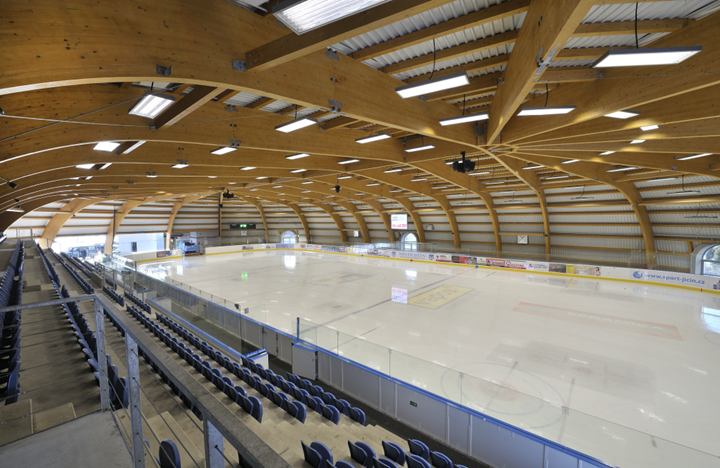

Новая хоккейная арена в чешском городе Йичин была построена взамен устаревшей открытой площадки. Арена служит не только базой для местной хоккейной команды, но и открыта для школ и широкой публики.

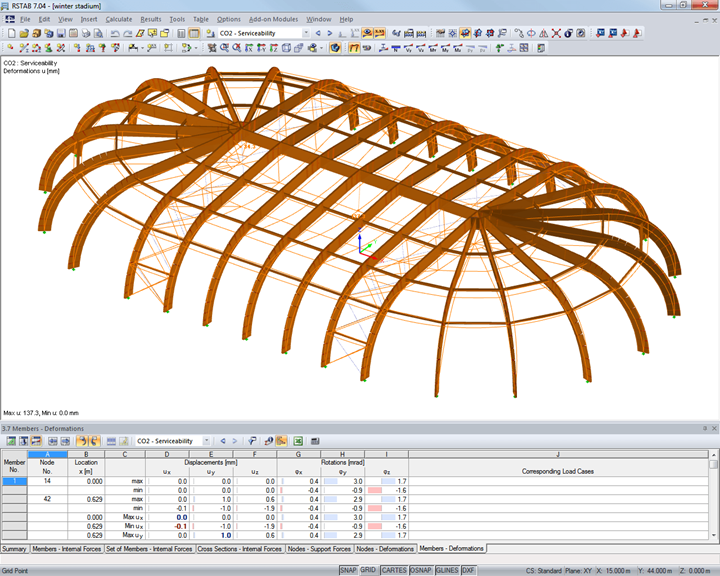

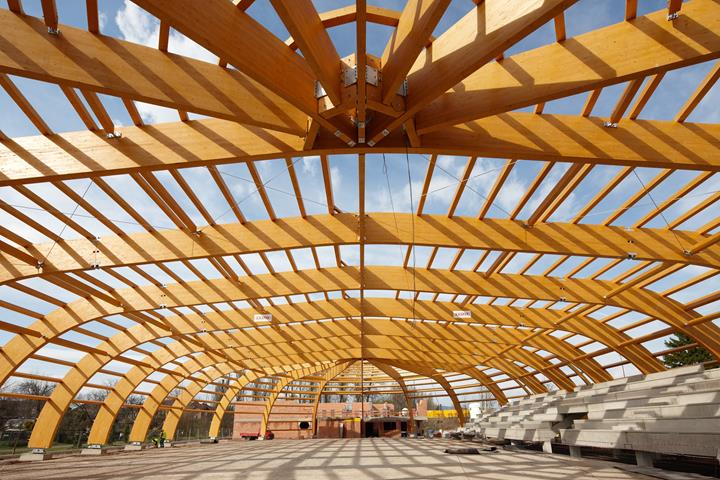

Пользователь Dlubal фирма WIEHAG GmbH рассчитала при помощи RSTAB впечтляющую конструкцию покрытия, без колонн, состоящую из ферм и балок, выполненных из клееной многослойной древесины. Кроме того, компания WIEHAG была ответственна за производство и возведение конструкции кровли.

Конструктивная система

Конструкция кровли состоит из многослойной клееной древесины GL28c и имеет следующие размеры:

  • Длина: 72 м
  • Ширина: 42 м
  • Высота: 11 м
Основная ферма кровли состоит из семи трехшарнирных рам, расположенных на расстоянии 5 м, с изогнутыми углами и длиной пролета 42 м.

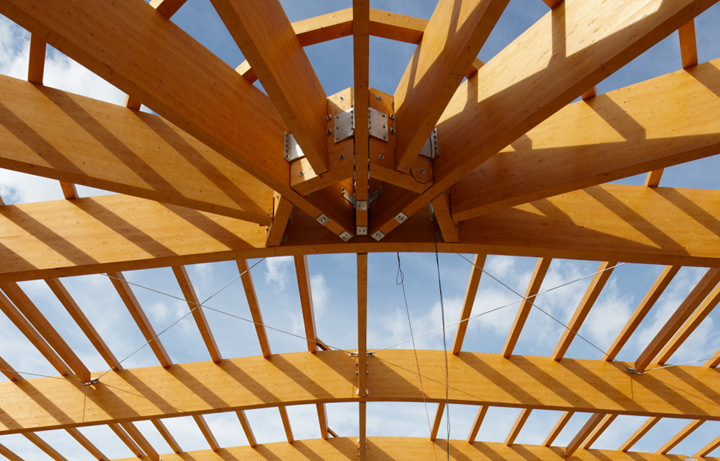

Семь полу-рам пролетом 21 м расположены на обоих концах зала. Они соединены в форме звезды с внешними основными рамами.

Вторичная конструкция каркаса состоит из однопролетных прогонов, которые прикреплены к раме. Кровля укреплена рамами в поперечном направлении и стальными связями жесткости в продольном направлении.

Целая деревянная конструкция относится к классу обслуживания 2. Все элементы конструкции из древесины имеют класс огнестойкости F 15, стальные детали конструкции - F 0.

Хоккейная арена была открыта в конце 2011 года.
