В современном строительстве высотных зданий начинается часто использовать древесина, как один из самых доступных экологических чистых материалов. Заказчик проекта компания Nexity интенсивно рекламирует конструктивные решения, способствующие сокращению выбросов углекислого газа, построив несколько торговых и административных зданий полностью из древесины. Естественно, здания получили также все соответствующие этикетки и сертификаты. Одним из этих проектов является и «Palazzo Meridia», которое в настоящее время является самым высоким офисным зданием из панелей CLT во Франции. За проектирование, поставку и монтаж деревянной конструкции полностью отвечала фирма CBS-Lifteam, заказчик компании Dlubal.
«Palazzo Meridia» - это 10-этажное офисное здание, девять этажей которого сделано из древесины. Его общая высота достигает 35 м, а застроенная площадь занимает собой пространство размером 55 м х 17 м. Из железобетона сделаны практически только подвальный этаж с 31 парковочным местом, цокольный этаж и обе главные лестницы. Необыкновенно привлекательным затем является открытый металлический фасад здания с галереями и вьющимися растениями.
Architecture-Studio, Франция
www.architecture-studio.fr
«Palazzo Meridia» - это 10-этажное офисное здание, девять этажей которого сделано из древесины. Его общая высота достигает 35 м, а застроенная площадь занимает собой пространство размером 55 м х 17 м. Из железобетона сделаны практически только подвальный этаж с 31 парковочным местом, цокольный этаж и обе главные лестницы. Необыкновенно привлекательным затем является открытый металлический фасад здания с галереями и вьющимися растениями.
Architecture-Studio, Франция
www.architecture-studio.fr

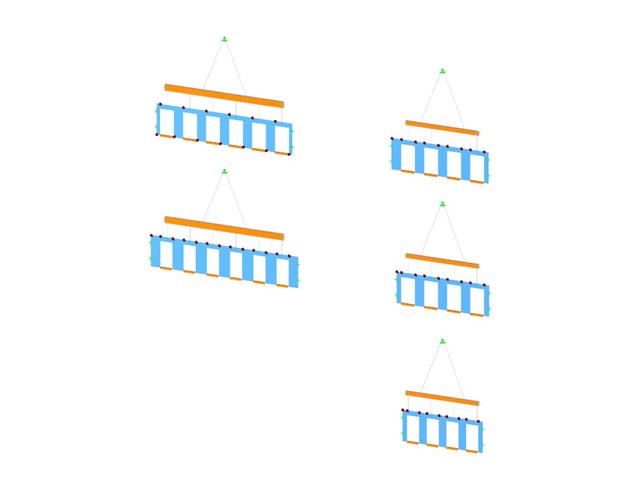

Субмодели

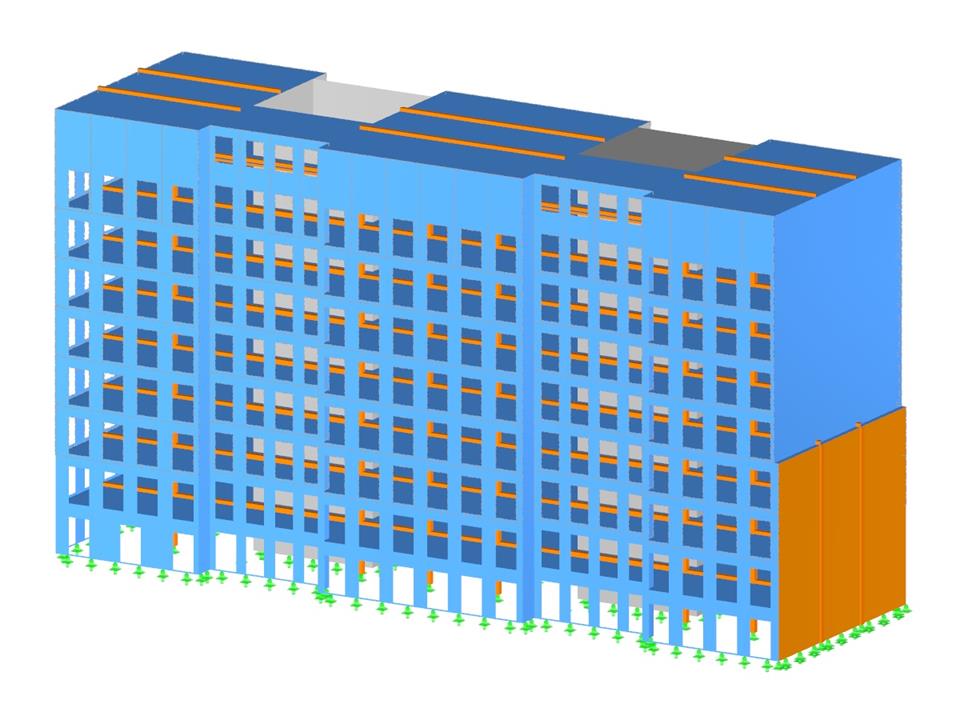

10-этажное офисное здание из дерева и бетона
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 4636 |
Количество линий | 4143 |
Количество стержней | 576 |
Количество поверхностей | 571 |
Количество загружений | 13 |
Количество сочетаний нагрузок | 317 |
Количество расчетных сочетаний | 3 |
Общий вес | 2452,190 t |
Размеры (метрические) | 55,350 x 17,250 x 30,490 m |
Размеры (имперские) | 181.59 x 56.59 x 100.03 feet |
Версия программы | 5.19.01 |
