Административно-торговый комплекс «Palazzo Meridia», Ницца, Франция
Проект заказчика
![[FR] CP 001130 | Административно-торговый комплекс Palazzo Meridia, Ницца, Франция](/-/media/Images/netgenium/thumbnails/x/0/5/7/1/3057165/3057165.png?la=ru&mw=578&mlid=0F1E3C0B87074AA0B479149AA7C8E142&hash=58F70428CD69FD3854250F34E38DC4CDF1D564CE)
В современном строительстве высотных зданий начинается часто использовать древесина, как один из самых доступных экологических чистых материалов. Заказчик проекта компания Nexity интенсивно рекламирует конструктивные решения, способствующие сокращению выбросов углекислого газа, построив несколько торговых и административных зданий полностью из древесины. Естественно, здания получили также все соответствующие этикетки и сертификаты.Одним из этих проектов является и «Palazzo Meridia», которое в настоящее время является самым высоким офисным зданием из CLT во Франции. За проектирование, поставку и монтаж деревянной конструкции полностью отвечала фирма CBS-Lifteam, заказчик компании Dlubal.
| Заказчик |
Nexity, Ywood www.nexity.fr |
| Архитектор | Architecture-Studio, Франция |
| Проектирование и расчет деревянных конструкций |
CBS-Lifteam www.cbs-cbt.com |
Модель

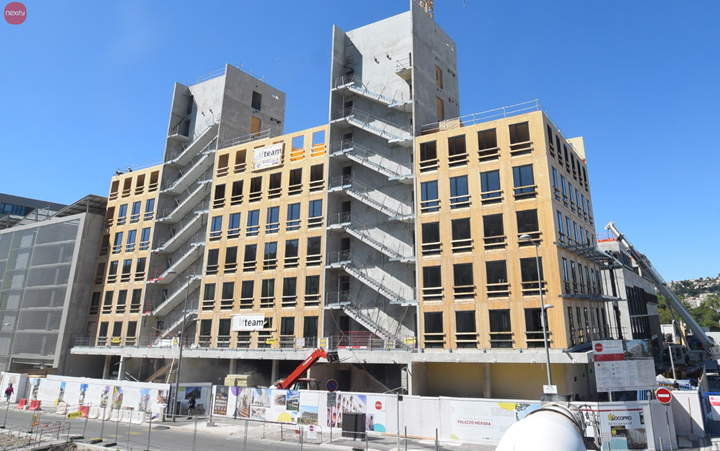

«Palazzo Meridia» - это 10-этажное офисное здание, девять этажей которого сделано из древесины. Его общая высота достигает 35 м, а застроенная площадь занимает собой пространство размером 55 м х 17 м. Из железобетона сделаны практически только подвальный этаж с 31 парковочным местом, цокольный этаж и обе главные лестницы. Необыкновенно привлекательным затем является открытый металлический фасад здания с галереями и вьющимися растениями.
Расчет и моделирование

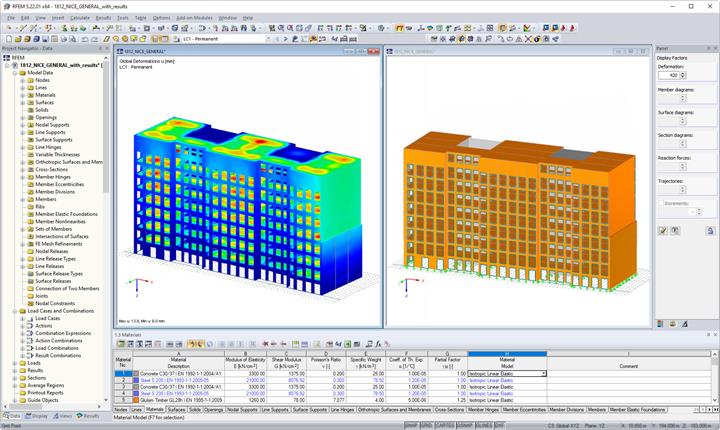

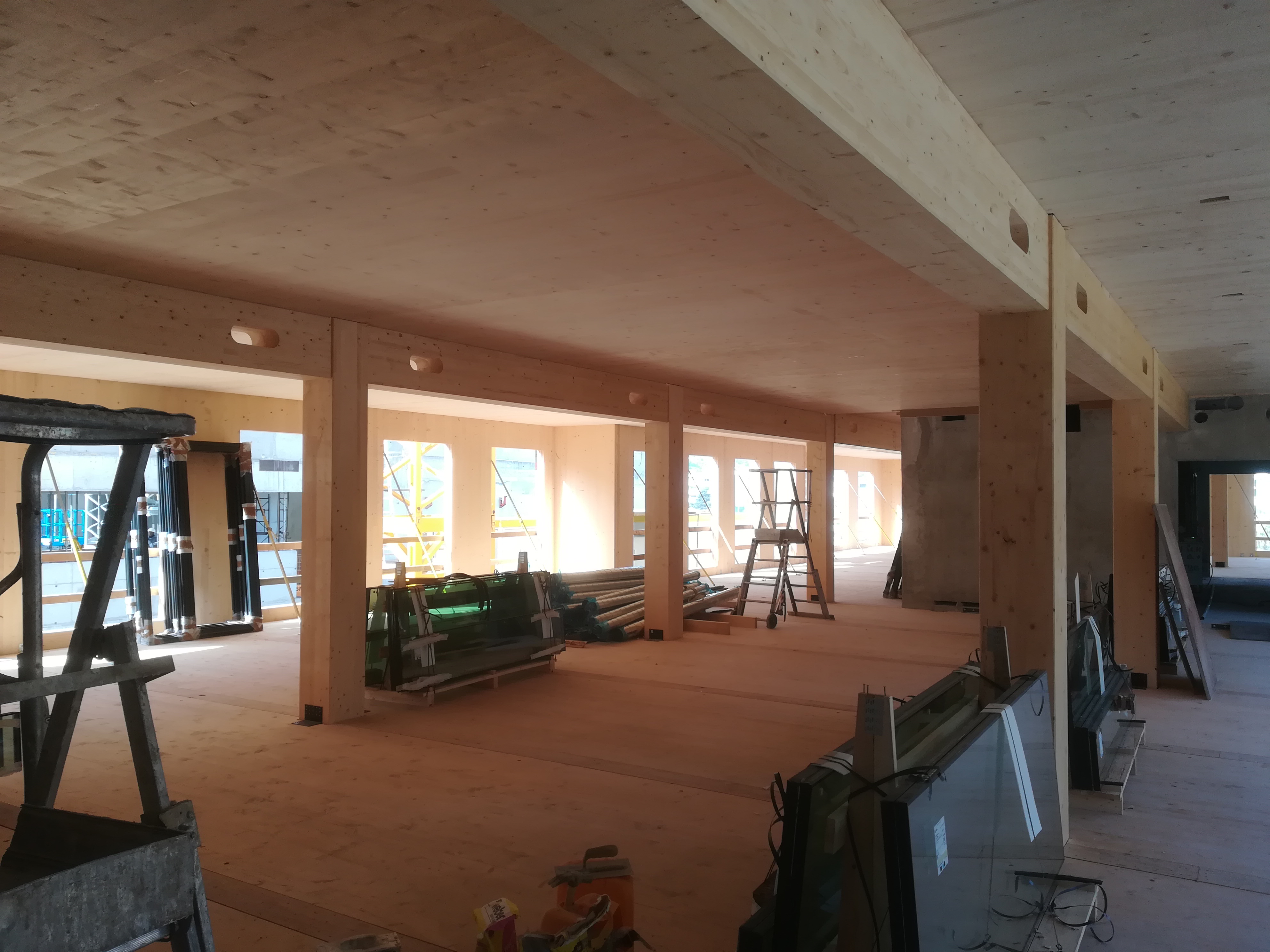

В качестве связей служат в деревянной каркасной конструкции, состоящей из видимых клееных балок и фасадных элементов CLT, две железобетонные лестницы. В рамках ускорения сборки фасадных стен и плит перекрытия были использованы большие CLT панели размером 3,36 м х 17 м и 2,6 м х 17 м. Тем самым был срок строительства здания сокращен до 5 месяцев, что позволило сэкономить в общей сложности 10 дней на каждом этаже.Для достижения результатов, сопоставимых с расчетом железобетонной конструкции, от партнерской проектной фирмы, затем создала CBS-Lifteam комплексную модель из древесины и железобетона, которая учитывает жесткости всех элементов конструкции. Для определения сейсмических воздействий и деформаций был затем использован дополнительный модуль RF-DYNAM Pro,
в то время как расчет конструкции из элементов CLT осуществлялся с помощью дополнительного модуля RF-LAMINATE. Деревянная каркасная конструкция была спроектирована и рассчитана в модуле RF-TIMBER Pro. И поскольку офисное здание располагается в регионе, подверженном сильным землетрясениям (Ницца, сейсмическая зона 4) потребовалось выполнить также сейсмический расчет, где предполагалось, что горизонтальные силы будут передаваться на железобетонные лестничные клетки и CLT перекрытия, которые будут работать как диафрагмы. Деревянные фасады затем усилению конструкции способствовать не будут.
