Der heutige Trend im Hochhausbau geht eindeutig zur Verwendung von Holz als ökologischster und umweltfreundlichster Werkstoff. Der Bauträger Nexity setzt sich entschlossen für die Anwendung konstruktiver Lösungen mit mehreren Labels und Zertifizierungen ein, um den CO2-Ausstoß zu reduzieren und hat daher schon mehrere Geschäfts- und Bürogebäude aus Holz gebaut. Dazu zählt unter anderem der Palazzo Meridia in Nizza. Es ist derzeit das höchste Bürogebäude aus Brettsperrholz in Frankreich. Mit der Ausführungsplanung, der Lieferung und Montage der Holzkonstruktion wurde der Dlubal-Kunde CBS-Lifteam beauftragt.

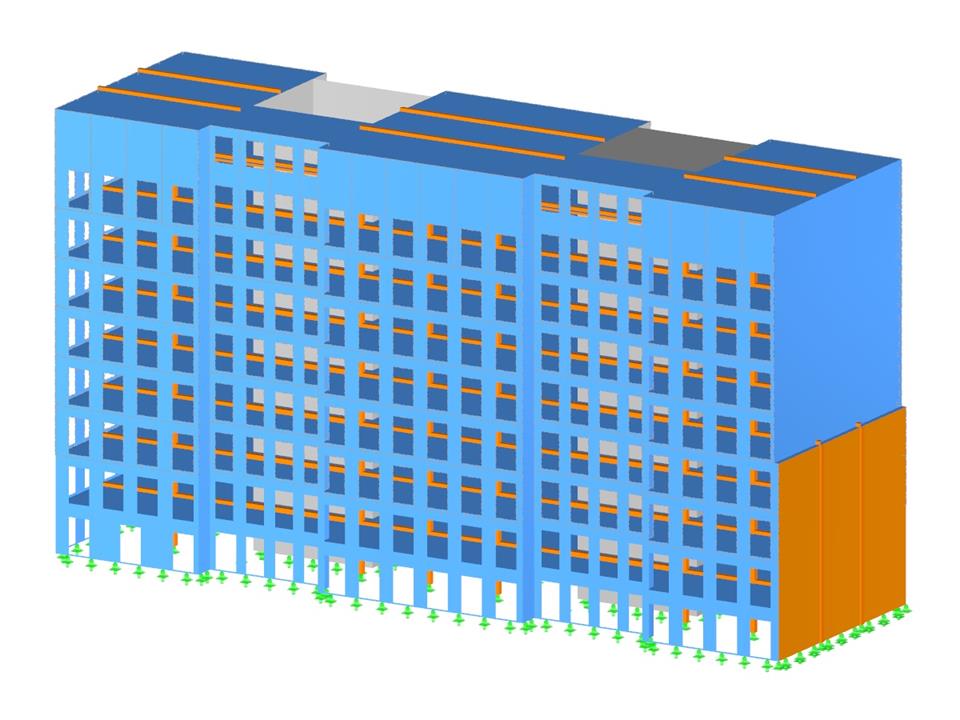

Der Palazzo Meridia ist ein 10-stöckiges Bürogebäude, davon bestehen 9 Stockwerke aus Holz. Mit einer Gesamthöhe von 35 m ist die Grundfläche 55 m lang und 17 m breit. Das Untergeschoss mit 31 Parkplätzen, das Erdgeschoss und die beiden Treppenhäuser bestehen aus Stahlbeton. Die markante, offene Metallfassade trägt die Laubengänge und ermöglicht das Ranken von Pflanzen.
Architecture-Studio, France
www.architecture-studio.fr
10-stöckiges Bürogebäude aus Holz und Beton
| Anzahl Knoten | 4636 |
| Anzahl Linien | 4143 |
| Anzahl Stäbe | 576 |
| Anzahl Flächen | 571 |
| Anzahl Lastfälle | 13 |
| Anzahl Lastkombinationen | 317 |
| Anzahl Ergebniskombinationen | 3 |
| Gesamtgewicht | 2452.190 t |
| Abmessungen | 55.350 x 17.250 x 30.490 m |
| Programmversion | 5.19.01 |
