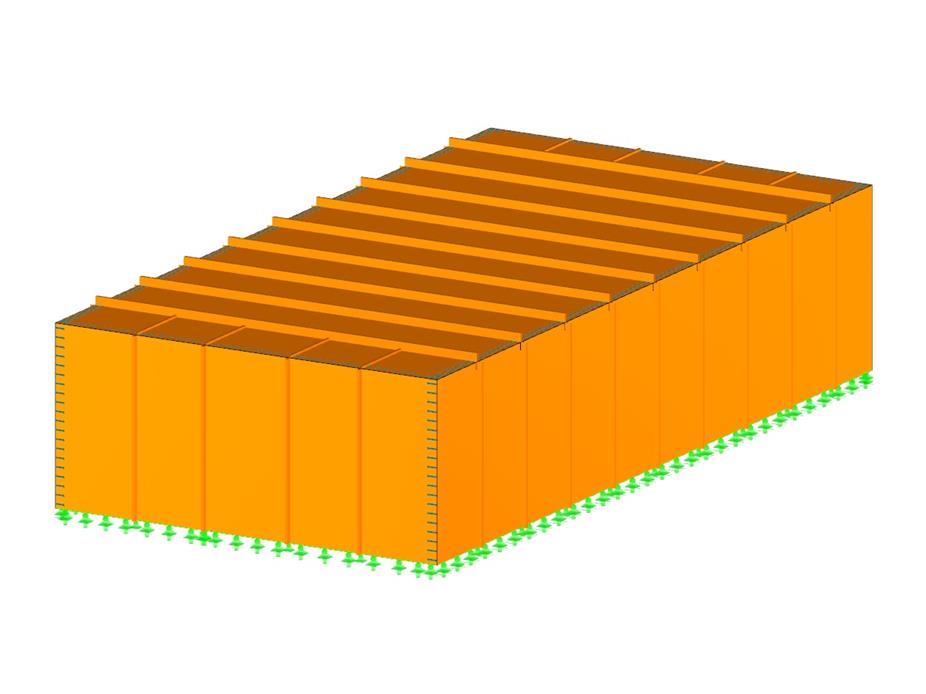

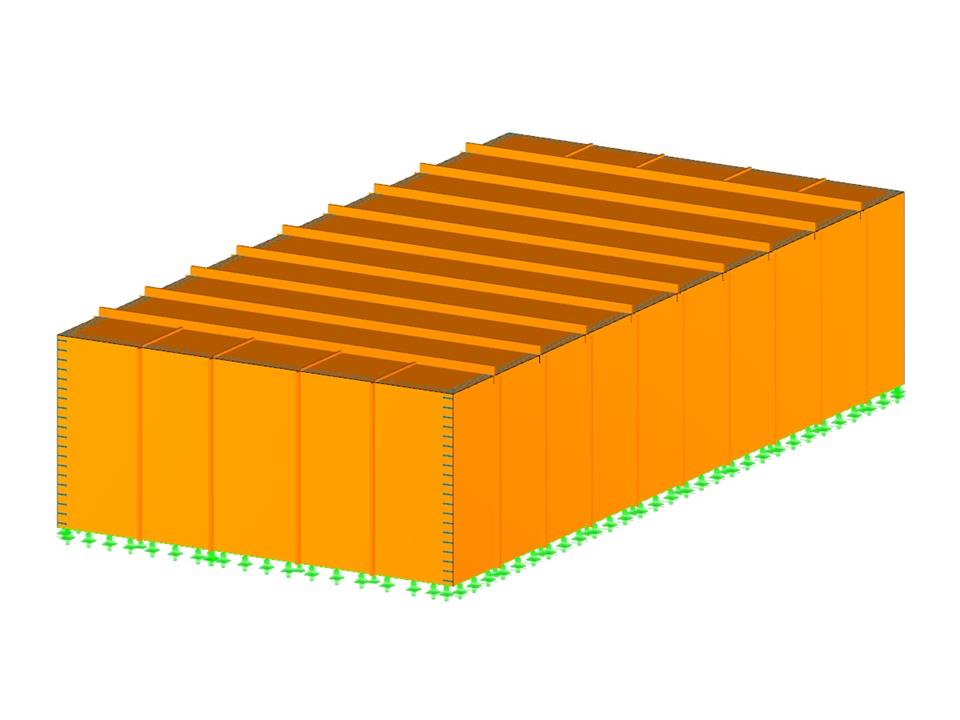

Здание из поперечно-клееной древесины
| Количество узлов | 257 |
| Количество линий | 286 |
| Количество стержней | 105 |
| Количество поверхностей | 5 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 11 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 280,312 t |
| Размеры | 29,095 x 57,295 x 12,698 m |
| Версия программы | 5.20.00 |
Функции продукта
www.robbins-engineering.com__LI.jpg?mw=350&hash=91614a3a7dcb9934ca61b3139d4313583189f932)
Коэффициент θ рассчитывается следующим образом:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
Основная программа
Новое поколение программного обеспечения 3D МКЭ предназначено для расчёта стержней, поверхностей и тел.
Дополнение
Аддон Расчёт деревянных конструкций выполняет расчёт деревянных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации и на огнестойкость в соответствии с различными нормативами.
Дополнение
Аддон Устойчивость конструкции выполняет расчёт конструкций на устойчивость.
Основная программа
Современная 3D программа для расчёта и проектирования конструкций подходит для статического и динамического расчёта балочных конструкций, а также для расчётов из железобетона, стали, древесины и других материалов.
Дополнение
Аддон Расчёт деревянных конструкций выполняет расчёт деревянных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации и на огнестойкость в соответствии с различными нормативами.
Автономная программа
Расчёт деревянных однопролетных и широкопролетных клееных балок по Еврокоду 5 или DIN 1052
Автономная программа
Расчёт и проектирование простых, неразрезных и балок Гербера по норме Еврокод 5 или DIN 1052
Автономная программа
Расчёт деревянных колонн прямоугольного или круглого сечения по норме Еврокод 5 или DIN 1052
Автономная программа
Расчёт и проектирование парных прогонов и неразрезных балок по норме Еврокод 5 или DIN 1052
Автономная программа
Расчёт трехшарнирных рам с зубчатыми соединениями по Еврокоду 5 или DIN 1052
Автономная программа
Расчёт элементов жёсткости деревянных ферм по норме Еврокод 5 или DIN 1052
Автономная программа
Расчёт плоских, односкатных и двускатных деревянных кровель по Еврокоду 5
Дополнение
Аддон Многослойные поверхности позволяет моделировать конструкции многослойных поверхностей. Расчёт может выполняться как с соединением, работающим на сдвиг, так и без него.
