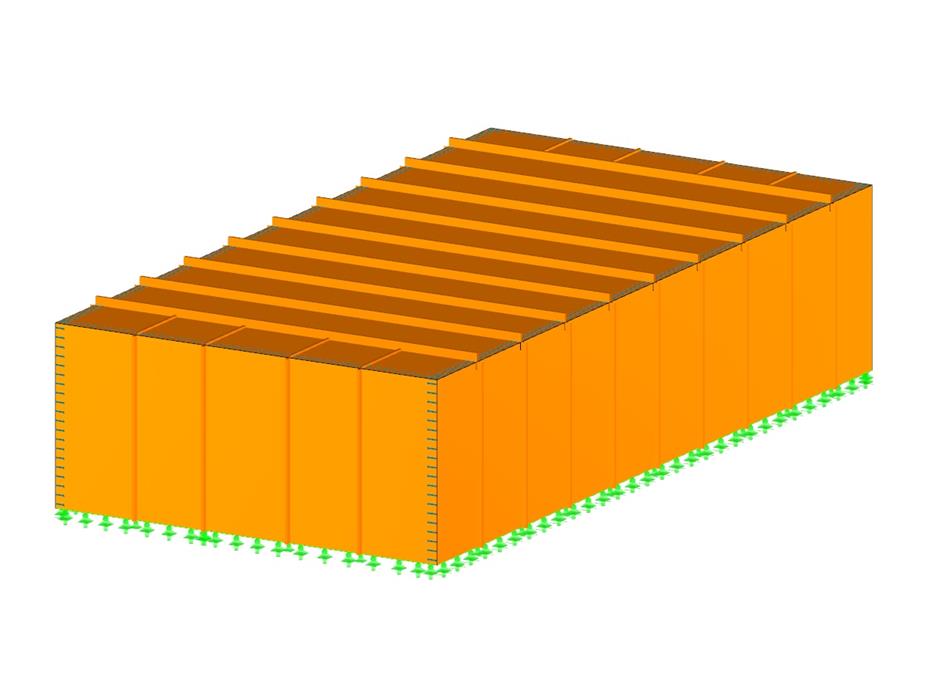

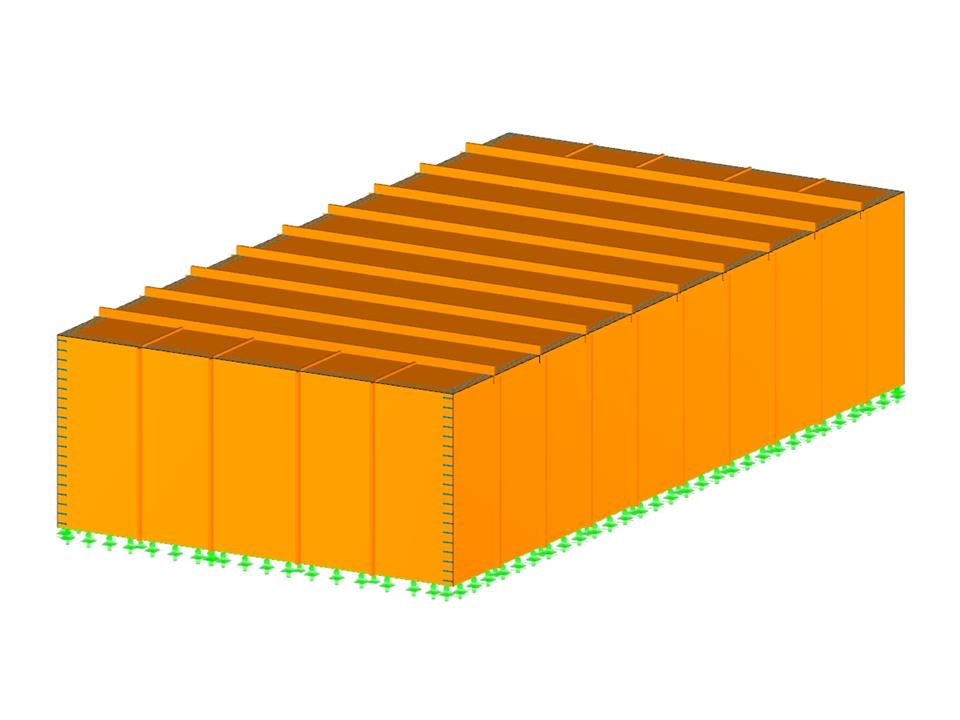

Edifício de madeira laminada cruzada
| Número de nós | 257 |
| Número de linhas | 286 |
| Número de barras | 105 |
| Número de superfícies | 5 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 11 |
| Número de combinações de resultados | 2 |
| Peso total | 280,312 t |
| Dimensões | 29,095 x 57,295 x 12,698 m |
| Versão do programa | 5.20.00 |
Seminário web
Seminário web
Função do programa
www.robbins-engineering.com__LI.jpg?mw=350&hash=91614a3a7dcb9934ca61b3139d4313583189f932)
O coeficiente θ é calculado da seguinte forma:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação.
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.
Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
