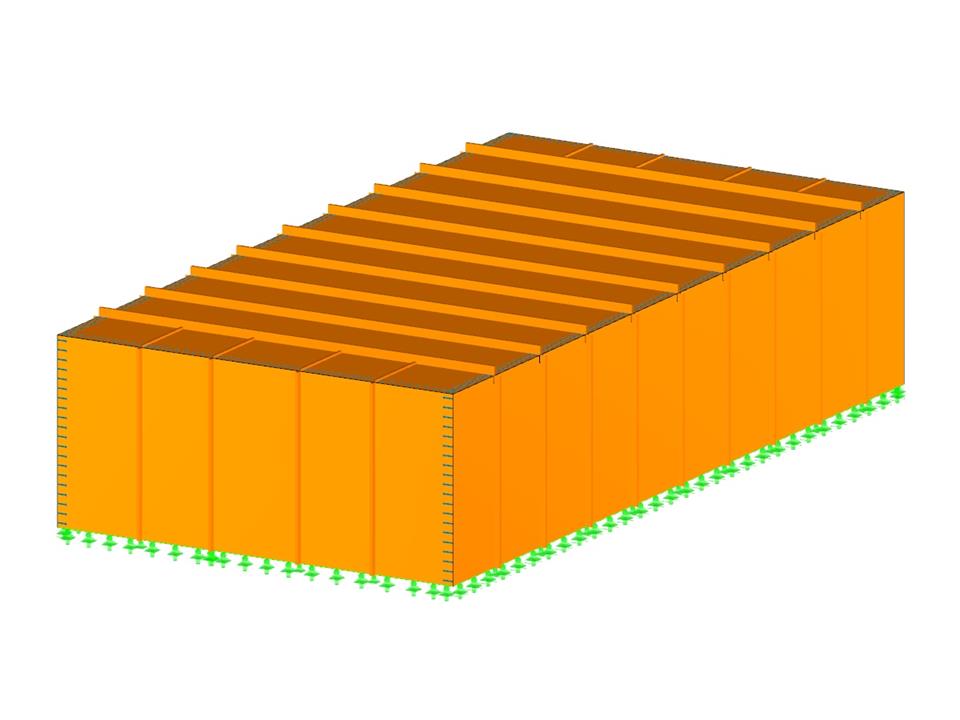

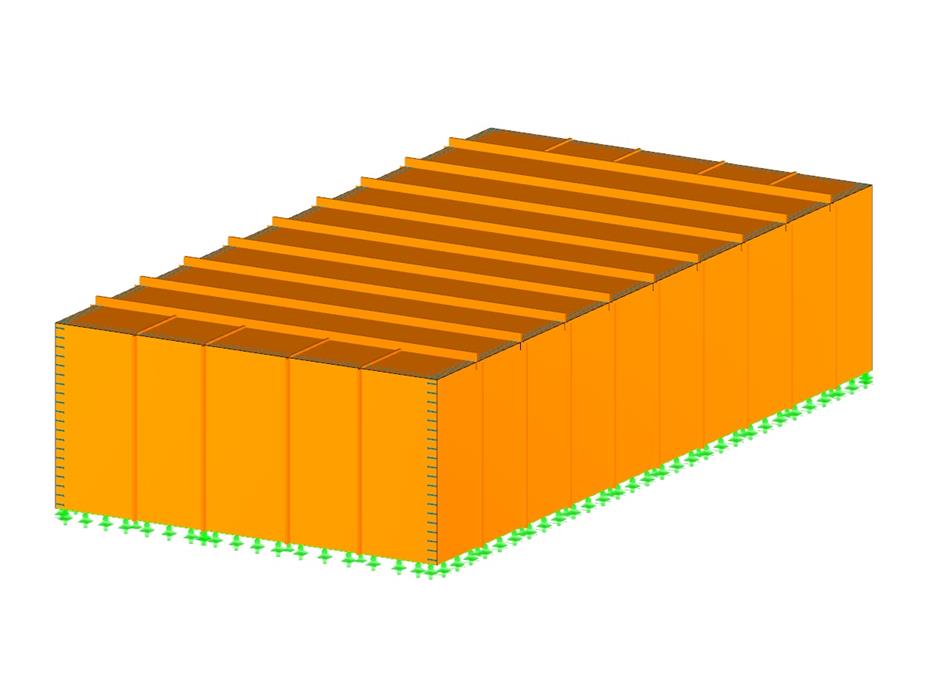

Der Bibliotheksanbau der University of Arkansas in Fayetteville, USA verfügt über einen Bestand von fast 2 Millionen Büchern. Das Dach, die Wände und Böden bestehen aus Brettsperrholz, die Balken, Stützen und Zweigelenkrahmen aus Brettschichtholz.
Robbins Engineering, USA
www.robbins-engineering.com
Bibliotheksanbau der University of Arkansas (© Chuck Choi)
Gebäude aus Brettsperrholz
| Anzahl Knoten | 257 |
| Anzahl Linien | 286 |
| Anzahl Stäbe | 105 |
| Anzahl Flächen | 5 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 11 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 280.312 t |
| Abmessungen | 29.095 x 57.295 x 12.698 m |
| Programmversion | 5.20.00 |
