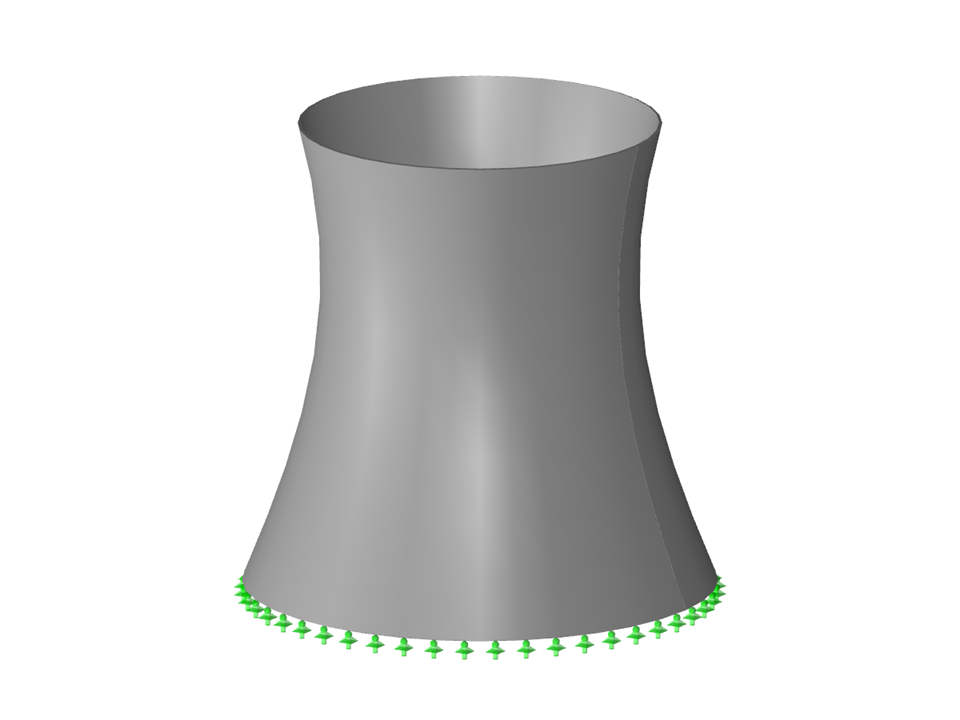

Градирня
| Количество узлов | 9 |
| Количество линий | 3 |
| Количество поверхностей | 1 |
| Количество загружений | 1 |
| Общий вес | 1283,665 t |
| Размеры | 54,813 x 54,648 x 54,072 m |
| Версия программы | 5.04.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
