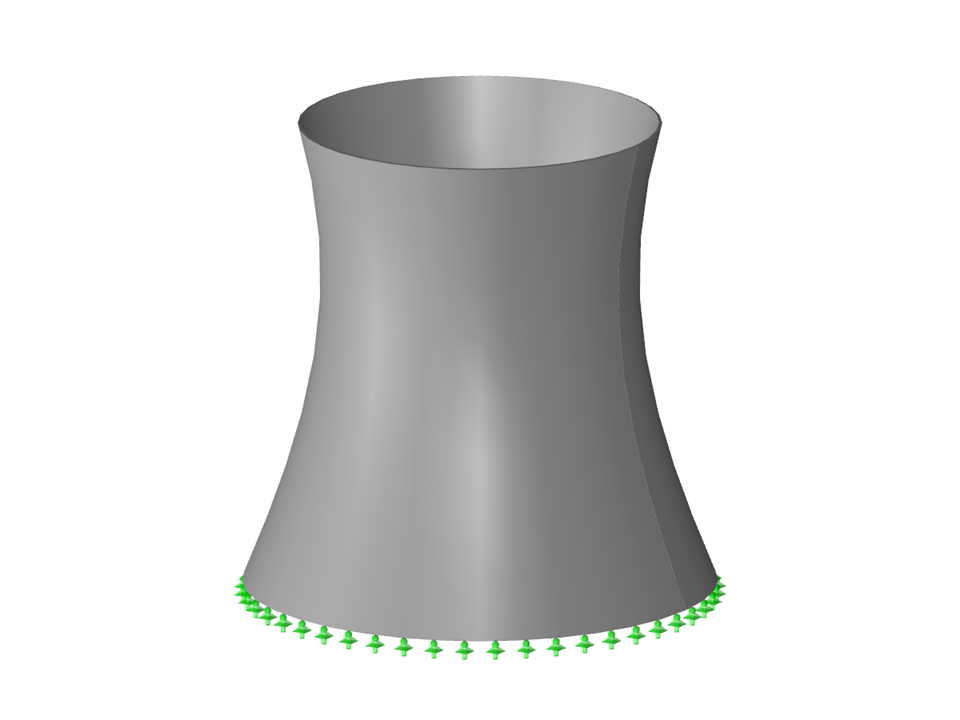

Torre di raffreddamento
| Numero di nodi | 9 |
| Numero di linee | 3 |
| Numero di superfici | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 1283,665 t |
| Dimensioni | 54.813 x 54.648 x 54.072 m |
| Versione del programma | 5.04.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
