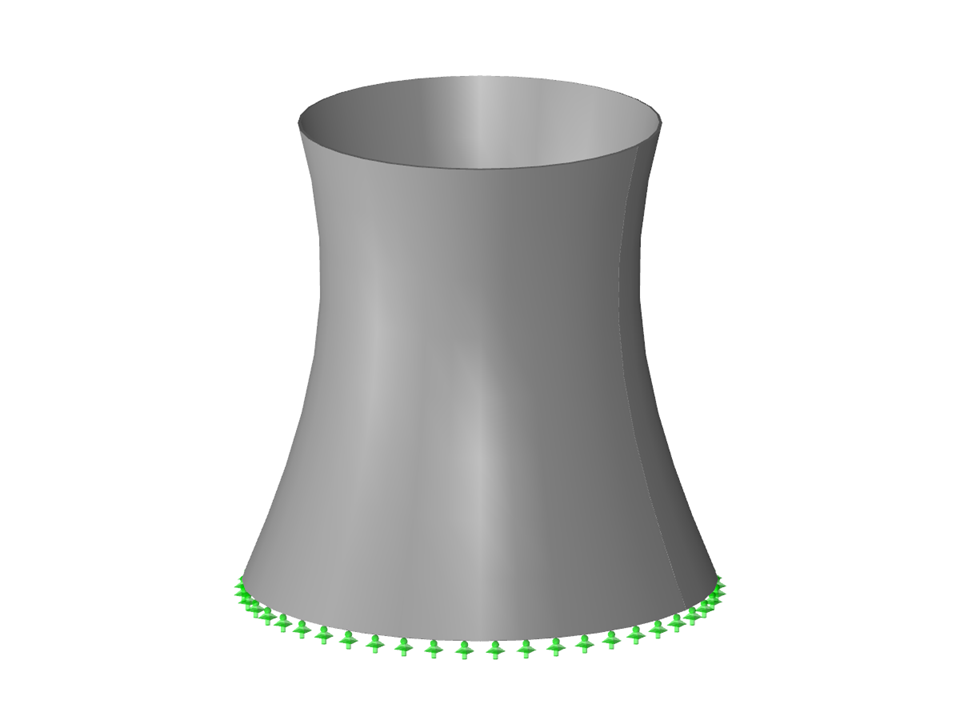

Torre de arrefecimento
| Número de nós | 9 |
| Número de linhas | 3 |
| Número de superfícies | 1 |
| Número de casos de carga | 1 |
| Peso total | 1283,665 t |
| Dimensões | 54,813 x 54,648 x 54,072 m |
| Versão do programa | 5.04.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
