Конструкция включает 16 этажей с перекрытиями из пятислойных перекрестно-клеёных деревянных плит, бетонной плитой перекрытия на втором этаже и стальной крышей. Перекрестно-клеёные деревянные плиты опираются на точки в сетке 2,85 м x 4,0 м на перекрестно-клеёных деревянных колоннах. Благодаря двухосевой несущей способности перебков не требуются. Два бетонных ядра на высоту здания обеспечивают горизонтальную жёсткость. Статический расчёт элементов выполнили с помощью RFEM и модуля RF-LAMINATE от Fast + Epp © Fast + Epp из Ванкувера (Британская Колумбия), Канада.
Модель, используемая в

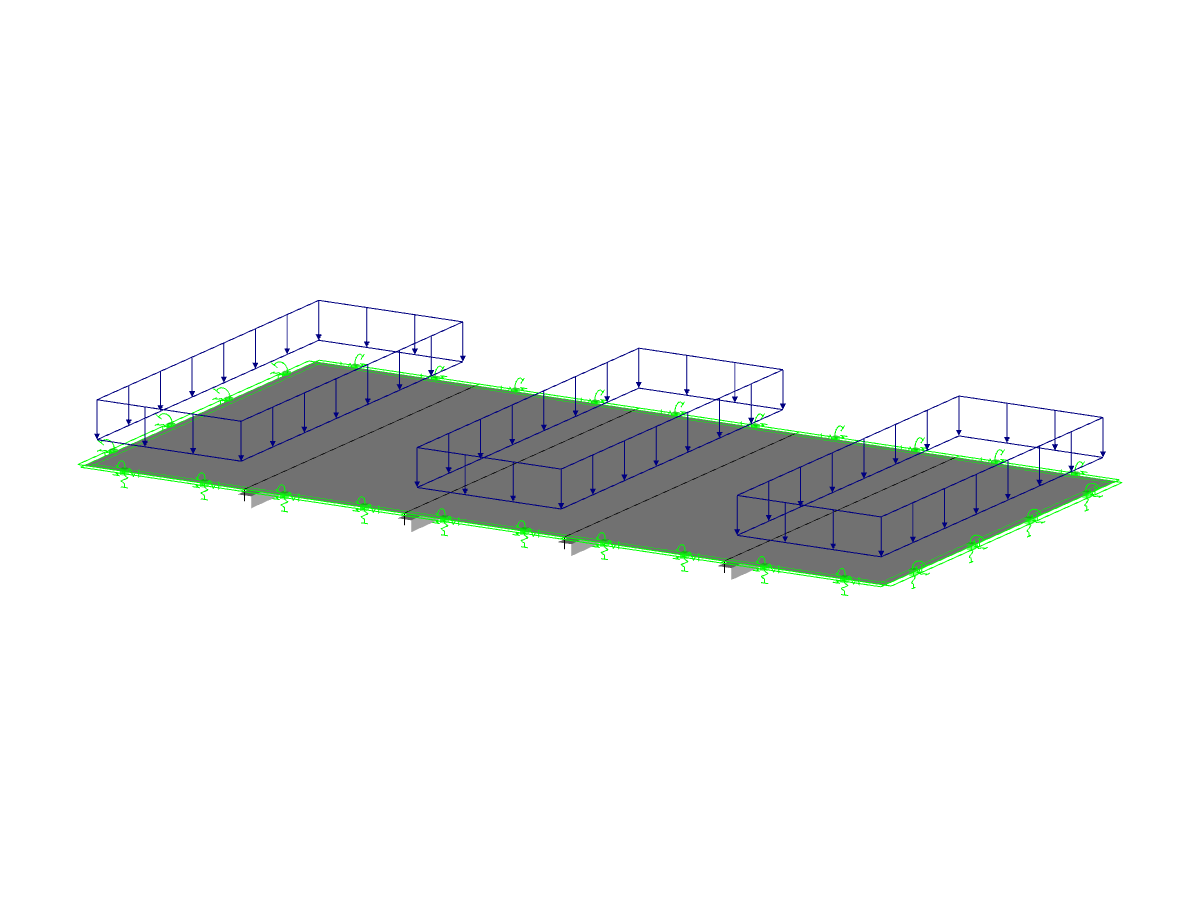

Конструкция перекрытия из CLT, 16 этажей
Скачивание невозможно
Проект заказчика / только просмотр
| Количество узлов | 989 |
| Количество линий | 1207 |
| Количество стержней | 33 |
| Количество поверхностей | 160 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 2 |
| Общий вес | 52,612 t |
| Размеры (метрические) | 56,760 x 15,816 x 0,000 m |
| Размеры (имперские) | 186.22 x 51.89 x 0 feet |
| Версия программы | 5.07.00 |
