Онлайн руководство программы RFEM (на английском) | 4.4 Поверхности

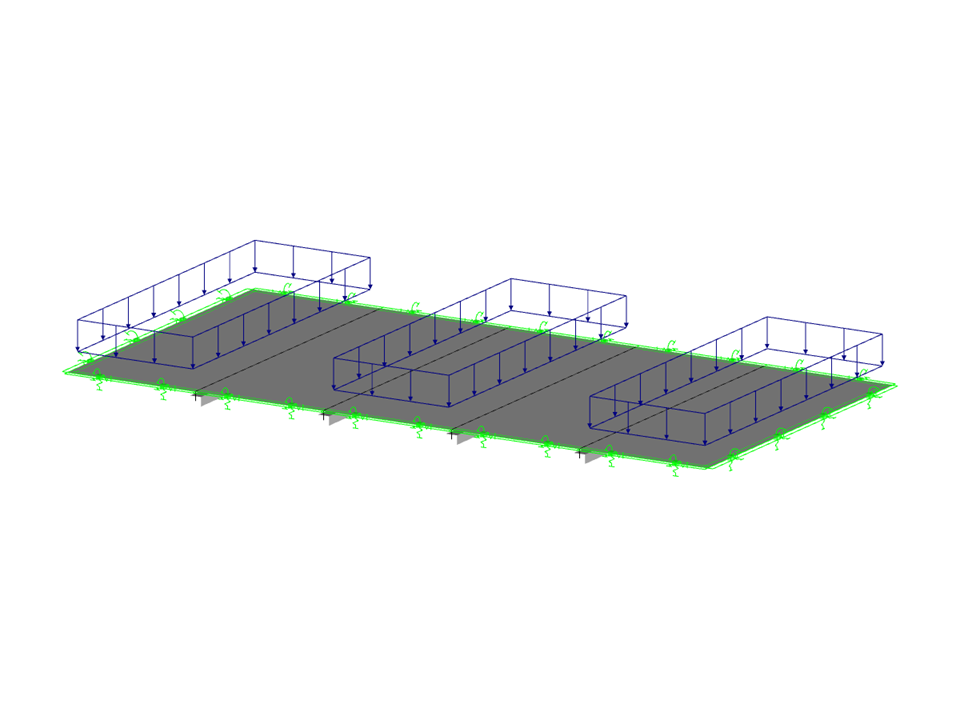

ребристая плита
| Количество узлов | 12 |
| Количество линий | 16 |
| Количество стержней | 4 |
| Количество поверхностей | 5 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 16 |
| Количество расчетных сочетаний | 4 |
| Общий вес | 60,000 t |
| Размеры | 15,000 x 0,000 x 7,500 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
Для анализа спектра реакций моделей зданий можно изобразить коэффициенты чувствительности для горизонтальных направлений по этажам.
Эти ключевые цифры позволяют интерпретировать чувствительность к действию потери устойчивости.
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
Вы можете использовать компонент «Разрез пластины» для резки пластин (например, косынок, ребристых пластин и т.д.). Доступны различные методы раскроя:
- Плос-\nкость: Разрез выполняется по ближайшей поверхности к пластине-ориентиру.
- Поверхностей: Обрезаются только пересекающиеся части пластин.
- Ограничительная рамка: Самый внешний размер, состоящий из ширины и высоты, вырезается из плиты в виде прямоугольника.
- Выпуклый пакет: Внешняя оболочка сечения используется для разрезания пластины. Если в угловых узлах сечения имеются закругления, сечение адаптируется к ним.
Основная программа
Новое поколение программного обеспечения 3D МКЭ предназначено для расчёта стержней, поверхностей и тел.
Дополнение
Аддон Расчёт железобетонных конструкций позволяет выполнять различные расчётные проверки по нормативам различных стран. С его помощью можно рассчитывать стержни, поверхности и колонны, а также выполнять расчёт на продавливание и определение деформаций.
Дополнение
Аддон Расчёт стадий строительства (CSA) позволяет учитывать последовательность возведения конструкций (стержней, поверхностей и тел) в программе RFEM.
Дополнение
Точное определение состояния грунта существенно влияет на качество расчёта конструкций зданий.
Дополнение
Аддон Модальный анализ позволяет рассчитывать собственные числа, собственные частоты и собственные периоды для моделей стержней, поверхностей и тел.
Дополнение
Аддон включает в себя обширную базу данных акселерограмм из зон землетрясений, которые можно использовать для создания спектров реакций.
Дополнение
С помощью аддона Диаграммный метод расчёта можно проанализировать сейсмические воздействия на конкретное здание и оценить, сможет ли оно выдержать землетрясение.
Дополнение
Этажи впоследствии могут быть скорректированы различными способами.
Дополнение
Аддон Расчёт кладки для RFEM позволяет рассчитывать каменные конструкции по методу конечных элементов.
Дополнение
Аддон Нелинейная работа материала позволяет учитывать в программе RFEM нелинейности материала, например, изотропную пластичность, ортотропную пластичность или изотропное разрушение.
Дополнение
Аддон Устойчивость конструкции выполняет расчёт конструкций на устойчивость.
Дополнение
Аддон Расчёт с учётом зависимости от времени (TDA) позволяет учитывать работу материала стержней в зависимости от времени. Долгосрочные эффекты, такие как ползучесть, усадка и старение, могут влиять на распределение внутренних сил в зависимости от конструкции.
Дополнение
Аддон Поиск формы находит оптимальную форму стержней, на которые действуют нормальные силы, и моделей поверхностей, подверженных растяжению. Форма определяется равновесием между нормальной силой стержня или мембранным напряжением и существующими граничными условиями.
Дополнение
Кроме того, этот аддон оценивает стоимость модели или выбросы CO2, указывая затраты на единицу продукции или выбросы по каждому заданию материала для конструктивной модели.
Дополнение
Аддон Многослойные поверхности позволяет моделировать конструкции многослойных поверхностей. Расчёт может выполняться как с соединением, работающим на сдвиг, так и без него.
Дополнение
Аддон Расчёт напряжений-деформаций выполняет общий расчёт напряжений, вычисляя расчётные напряжения и сравнивая их с предельными напряжениями.
Дополнение
Аддон Расчёт стальных конструкций выполняет расчёт стальных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации в соответствии с различными нормативами.
Дополнение
Аддон Расчёт деревянных конструкций выполняет расчёт деревянных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации и на огнестойкость в соответствии с различными нормативами.
Дополнение
Аддон Расчёт алюминиевых конструкций выполняет расчётные проверки алюминиевых стержней по предельным состояниям по несущей способности и пригодности к эксплуатации в соответствии с различными нормативами.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Дополнение
Аддон Стальные соединения для RFEM позволяет рассчитывать стальные соединения с помощью модели КЭ. Моделирование выполняется автоматически в фоновом режиме, и им можно управлять с помощью простого и привычного ввода компонентов.
