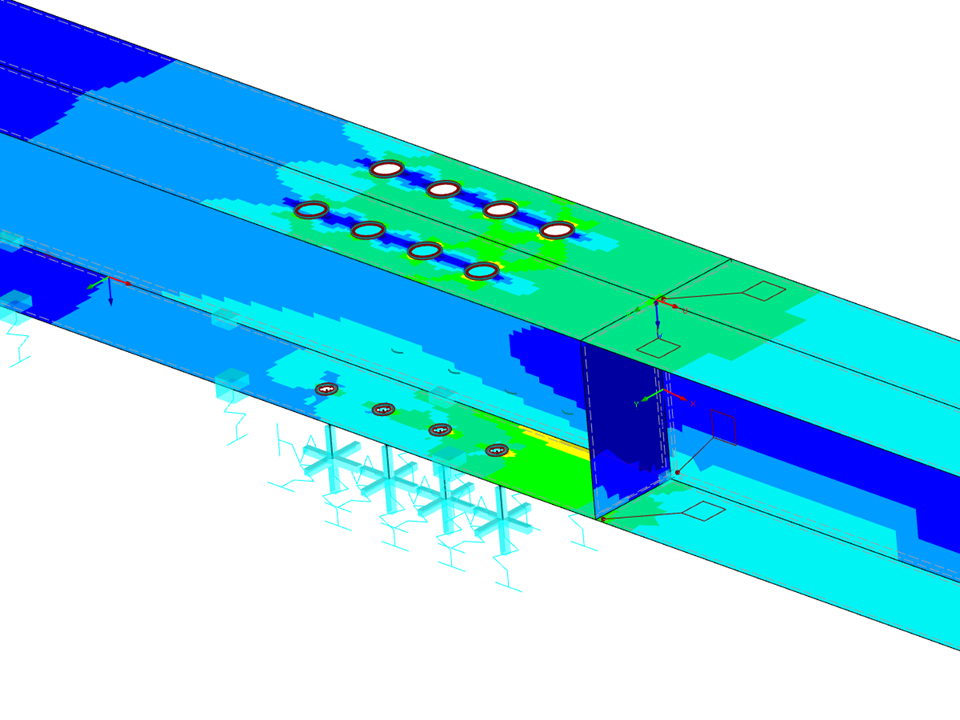

Соединение стали с древесиной
Количество узлов | 177 |
Количество линий | 120 |
Количество стержней | 62 |
Количество поверхностей | 26 |
Количество загружений | 11 |
Количество сочетаний нагрузок | 6 |
Общий вес | 0,264 t |
Размеры | 3,892 x 0,140 x 0,603 m |
Версия программы | 5.24.01 |
В дополнительном модуле RF-LAMINATE программы RFEM можно выполнять расчет касательных напряжений при кручении в суперпозиции значений сечений нетто и брутто. Расчет выполняется отдельно в направлениях x и y. Сначала проверяются нагрузки в точках пересечения панелей из поперечно-клеёной древесины.
- Расчет основных напряжений
- Графический и числовой вывод напряжений и соотношений напряжений полностью интегрирован в RFEM
- Гибкость расчета при различных сочетаниях слоев
- Высокая производительность благодаря минимальному количеству необходимых входных данных
- Широкие возможности настройки данных для расчёта
- Местная обобщенная матрица жесткости поверхности в RFEM создается на основе выбранной модели материала и содержащихся в ней слоев. Доступны следующие модели материалов:
- ортотропный
- Изотропный
- Заданный пользователем
- Гибридная (для комбинаций моделей материалов)
- Возможность сохранения часто используемых многослойных конструкций в базе данных
- Определение основных, касательных и эквивалентных напряжений
- В дополнение к основным напряжениям, в качестве результата будут получены требуемые напряжения по норме DIN EN 1995-1-1, а также их взаимодействие.
- Расчет напряжений у конструктивных элементов любой формы
- Эквивалентные напряжения рассчитываются по различным методам:
- Гипотеза энергии формоизменения (фон Мизес)
- Гипотеза касательных напряжений (Треска)
- Гипотеза нормального напряжения (Ранкин)
- Гипотеза главной деформации (Бах)
- Расчет поперечного напряжения сдвига по Миндлину или Кирхгофу или характеристикам, определяемым пользователем
- Расчет по предельным состояниям на пригодность к эксплуатации путем проверки перемещений поверхности
- Определяемые пользователем характеристики предельного прогиба
- Возможность учета сцепления слоев
- Подробные результаты по различным компонентам напряжений и соотношений в табличном и графическом видe
- Выходные данные напряжений для каждого слоя модели
- Спецификации по всем расчетным поверхностям
- Возможность сцепления слоев абсолютно без сдвига
